CLW5180ZXXD6型东风天锦车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180ZXXD6型车厢可卸式垃圾车以东风商用车DFH1180EX8底盘为动力平台，发动机采用康明斯B6.2NS6B230（功率169kW），通过取力器驱动液压系统。底盘轴距4700mm，总质量18000kg，额定载质量10225kg。

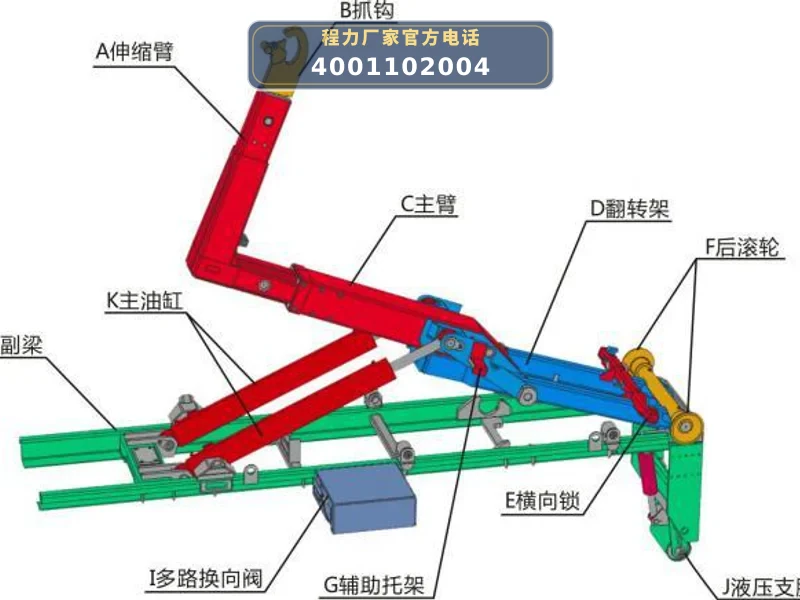

作业时，驾驶室内气控系统或遥控器（30米范围）发出指令，控制五位气控操作阀，驱动双向高压柱塞泵（排量80ml/r）产生液压动力。液压油经多路换向阀分别进入钩臂主油缸、套臂内滑动油缸、后滚轮稳定装置油缸等执行元件。

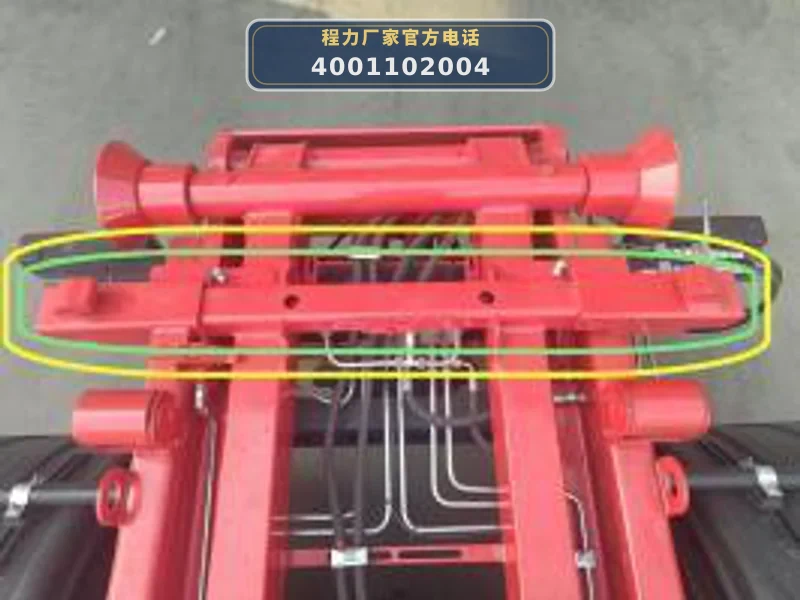

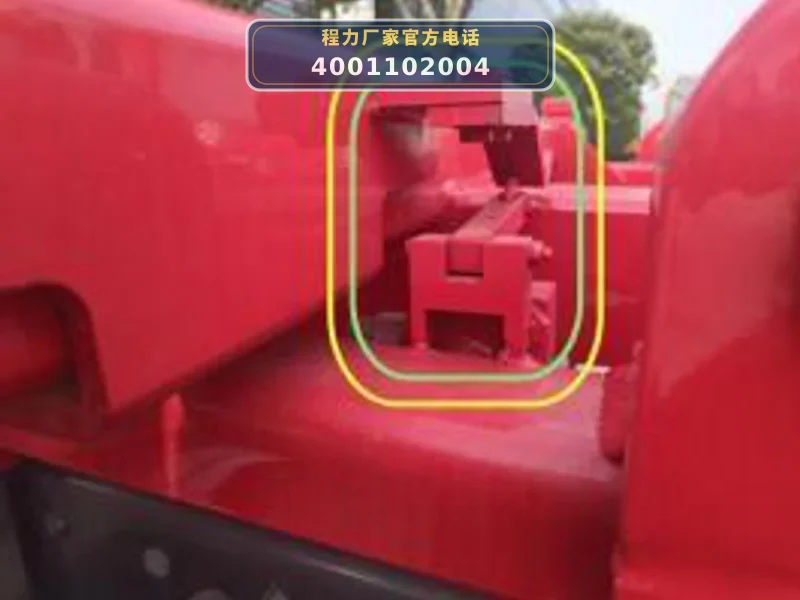

挂箱动作：钩臂在油缸推动下伸出，抓钩钩住垃圾箱，然后钩臂回缩将垃圾箱拉上导轨，并通过横向锁紧装置固定。卸箱时，钩臂将垃圾箱推出导轨。自卸时，翻转架举升，倾卸角≥50°，将垃圾箱内物料倾倒。整个过程中，液压互锁和负载保持阀确保安全，后滚筒支撑系统防止车辆翘头。

06 / 适用作业场景

• 城镇生活垃圾收集与清运：适用于城市街道、居民小区、学校等场所的袋装、散装生活垃圾的收集和运输。一车可配备多个垃圾箱，实现“车换箱”作业，提高车辆利用率。
• 建筑装修垃圾转运：车厢可卸式垃圾车可装载建筑装修垃圾箱，利用钩臂实现快速吊装和倾倒，适合建筑工地、装修现场的垃圾集中转运。
• 垃圾中转站箱体周转：在垃圾中转站，该车可将装满垃圾的箱体运往处理场，并带回空箱，实现箱体循环使用，提升中转效率。
• 环卫作业应急调度：由于操控方便（驾驶室内操作+遥控），且钩臂提升力达16吨，可快速响应突发垃圾堆积或临时清运任务，适应多种环卫应急场景。

07 / 产品核心优势

• 1. 高效液压系统，快速作业：采用电-气-液联合控制，液压系统额定压力22MPa，钩箱和卸箱时间均≤50s，实现快速挂箱、卸箱，提升作业效率。
• 2. 多重安全保护，操作可靠：系统总压力及各单元阀块均设过载保护；举升、滑动、后箱锁等油缸均配负载保持阀；各功能回路之间设置液压互锁，避免误操作；标配箱体锁报警装置，箱锁打开时声光持续报警。

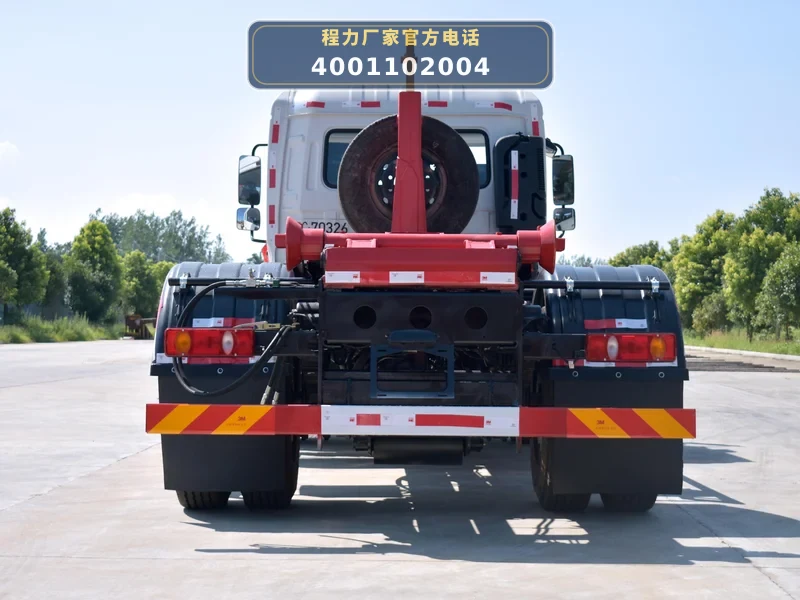

• 3. 后滚筒支撑联动控制，防翘头：尾部液压滚筒支撑稳定系统，在起吊垃圾箱时自动支撑，防止车辆翘头，提高整车安全性和操控稳定性。
• 4. 远程遥控+驾驶室操作，双重控制：标配遥控器无线控制（30米范围）和手动操作阀，操作人员可根据现场情况灵活选择控制方式，简单便捷。
• 5. 高标准防腐处理，延长使用寿命：钢构件喷涂高质量油漆，金属件（轴类、油管、螺栓等）经防腐蚀处理并镀锌，适应环卫作业的潮湿、腐蚀环境。

08 / 操作与保养

• 1. 作业前检查：检查LB-16T型拉臂钩的抓钩、主臂、翻转架、横向锁等部件是否完好；检查液压油管有无渗漏，液压油箱油位是否正常（油箱容量120L）；检查后滚轮、尼龙滑块磨损情况。

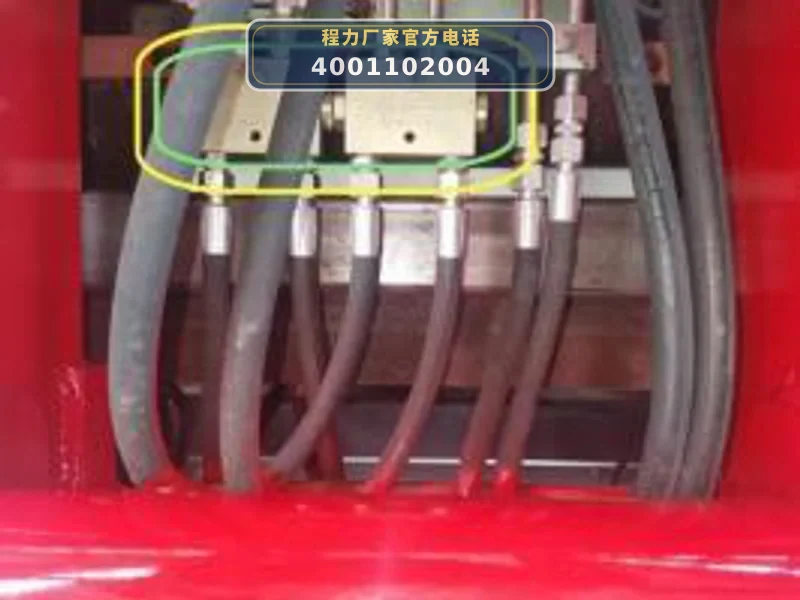

• 2. 液压系统维护：定期更换液压油和滤芯（回油过滤、空气过滤），清洗液压油箱；检查液压油泵（排量80ml/r）、操作阀、平衡阀、液压锁等元件工作状态；注意油温，避免长时间高温运行。
• 3. 拉臂钩及导轨保养：在拉臂钩与箱体摩擦部位（如整体铸造件）定期涂抹润滑脂；检查导轨宽度（1060mm）是否变形，尼龙滑块是否磨损，必要时更换。
• 4. 电气与控制系统检查：检查驾驶室内气控系统管路及阻尼装置是否正常；测试遥控器（30米范围）功能；检查箱体锁报警装置（声光报警）是否有效。

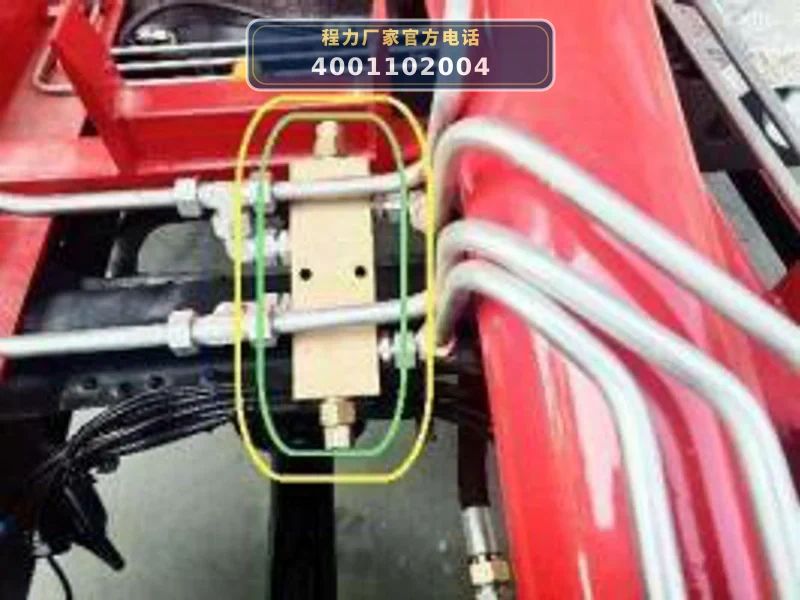

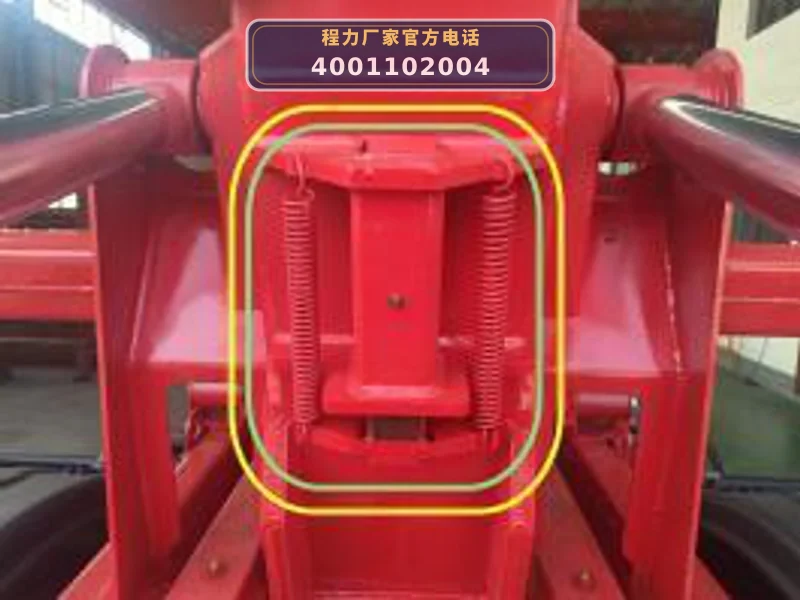

• 5. 安全装置检查：定期测试负载保持阀、液压互锁功能；检查后滚筒支撑稳定系统是否正常伸缩；检查吊钩机械重力安全装置是否可靠。

09 / 采购常见 FAQ
