CL5040ZYSBEV型4.5方蓝牌纯电动压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

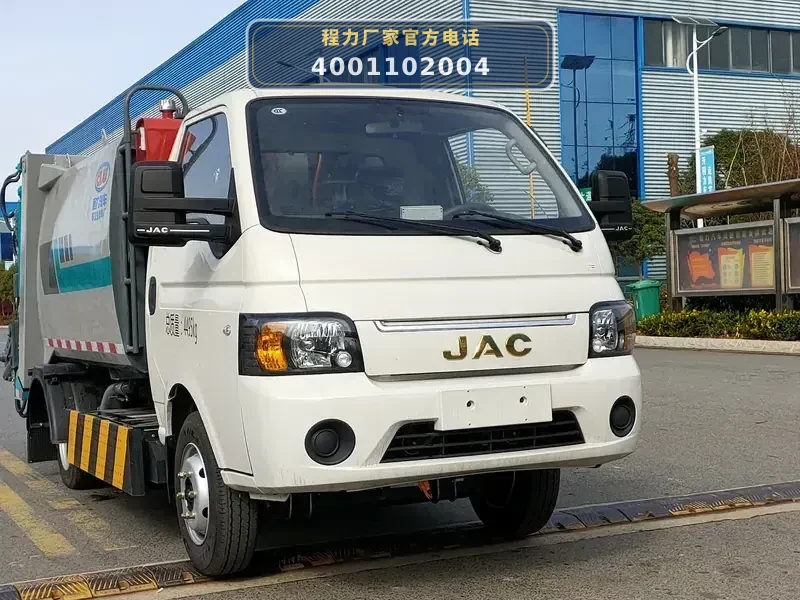

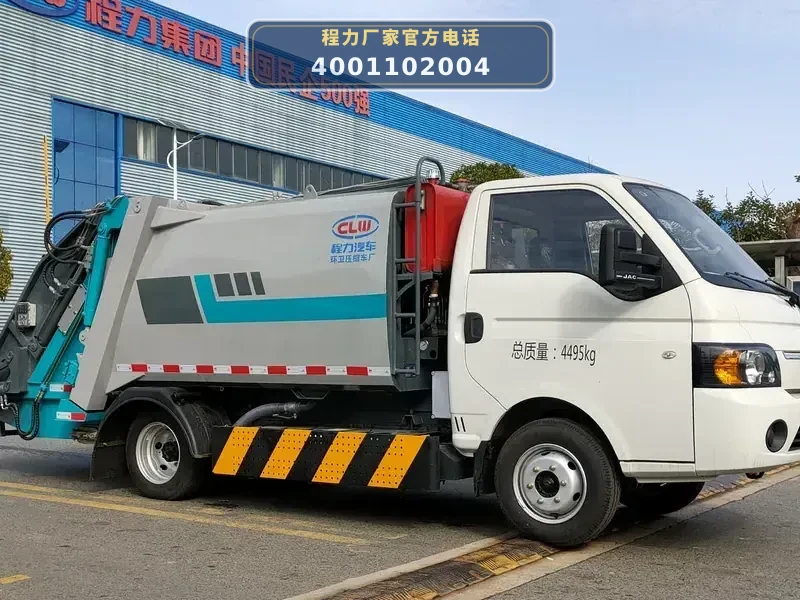

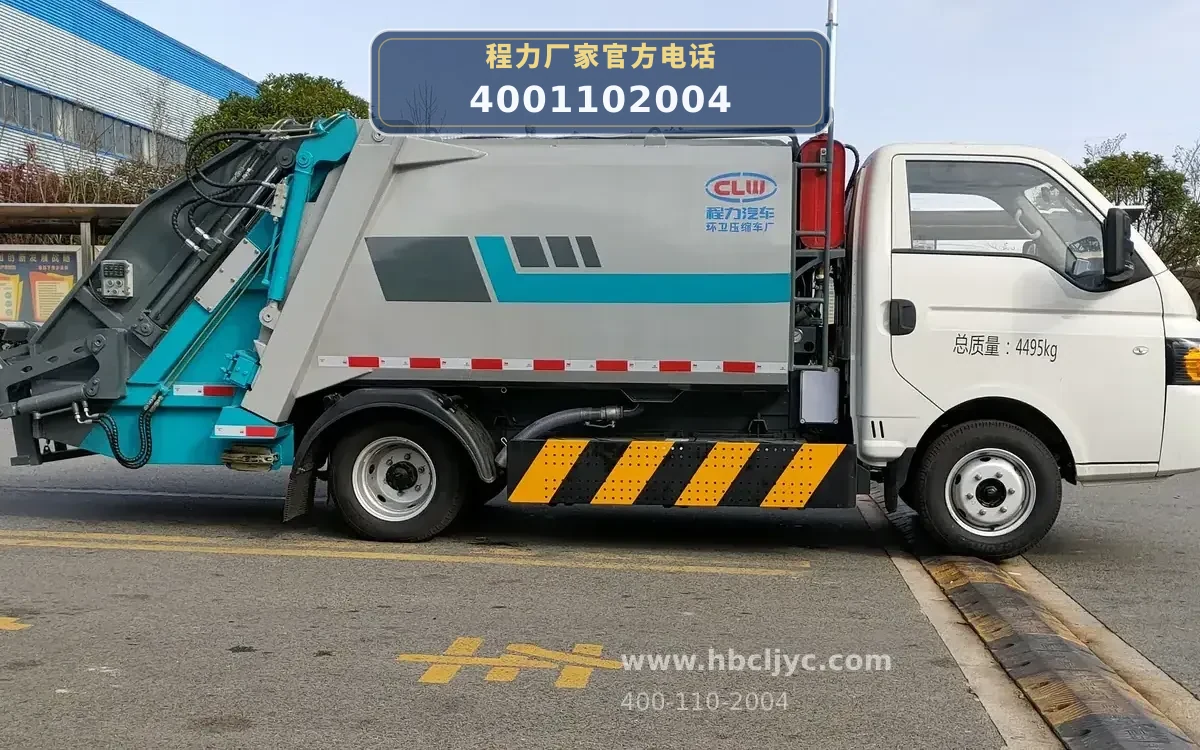

CL5040ZYSBEV型纯电动压缩式垃圾车以江淮HFC1042EV1Z纯电动底盘为动力平台，底盘搭载潍坊佩特来TZ220XSWF3永磁同步电机，峰值功率110kW，通过电动液压传动系统驱动上装工作。整车总质量4495kg，轴距2850mm，箱体容积4-5立方米。

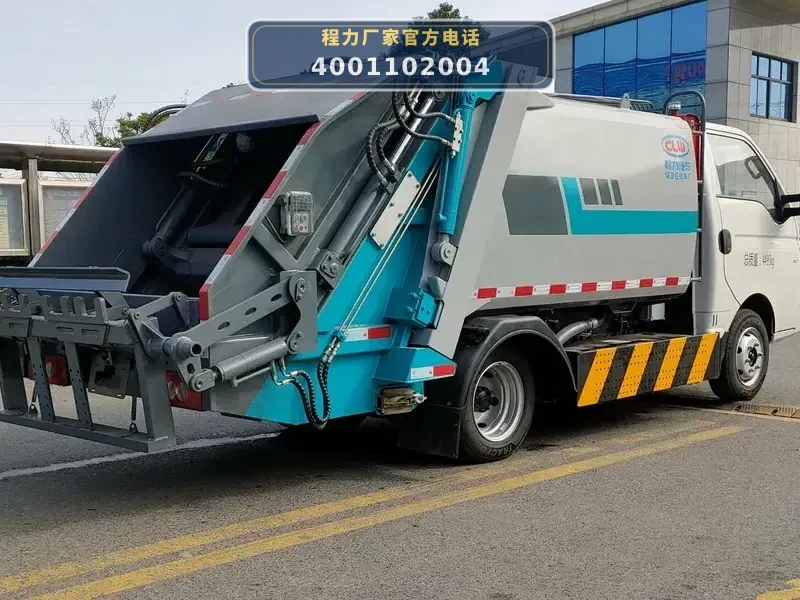

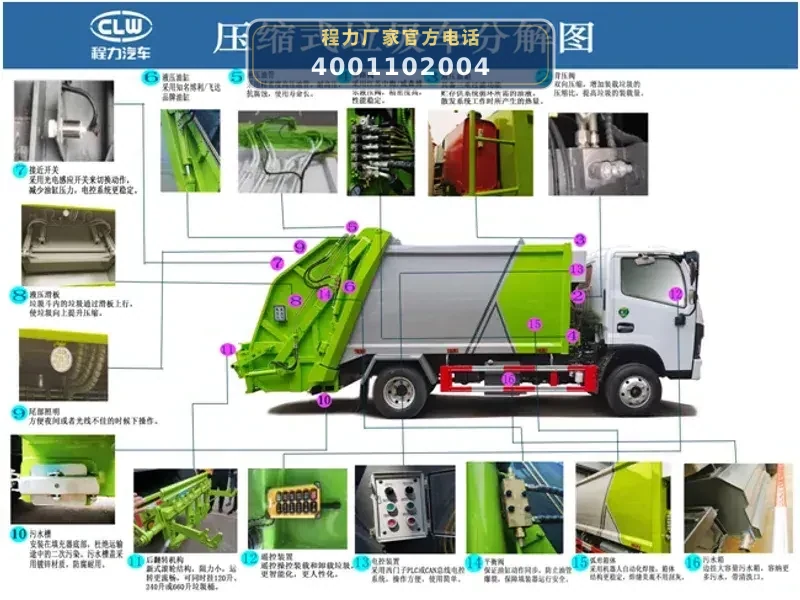

作业时，电气控制系统接收操作指令（驾驶室/车尾控制盒或遥控器），控制液压系统驱动填装器总成、推铲和尾部上料翻转机构。垃圾通过尾部翻转机构（可适配240L/660L垃圾桶或三角斗）倒入填装器，经滑板、刮板压缩后推入箱体，推铲将垃圾压实并向前推移。压缩过程中产生的污水流入箱体侧边及填装器下部的大容量污水箱，避免二次污染。卸料时，填装器举升，推铲将垃圾推出箱体。

控制系统具备自动、手动和遥控三种操作模式，各机构可独立控制，便于调试和故障处理。后部安装作业照明灯，仅在作业状态下使用，车辆行驶过程中关闭。

06 / 适用作业场景

• 生活垃圾收集清运：适用于居民小区、企事业单位的生活垃圾收集，箱体容积4-5立方米，可装载约2-3吨生活垃圾（额定载质量710kg），配合240L/660L标准垃圾桶翻转机构，实现高效收集。
• 转运站箱体周转：作为垃圾转运站与处理厂之间的短途运输工具，利用推铲压实功能提高装载量，全封闭箱体防止垃圾遗撒和异味扩散，适合城市环卫系统日常转运。
• 街道及社区定点收集：可选装三角斗等翻转机构，适应不同垃圾收集方式。整车尺寸5865×1950×2100mm，轴距2850mm，转弯灵活，适合狭窄街道作业。
• 新能源环保示范区域：纯电动驱动，零排放，低噪音，适合对环保要求高的区域（如景区、学校、政府机关）进行垃圾收运，符合绿色低碳政策导向。

07 / 产品核心优势

• 1. 纯电动零排放，续航里程长：采用宁德时代55.7kWh磷酸铁锂电池，底盘电机峰值功率110kW，匀速续航里程252km，上装每小时消耗电量15kWh，满足日常作业需求，无尾气排放。
• 2. 大容积箱体，高强度结构：箱体容积4-5立方米，采用武钢Q345特种钢焊接，边三底三弧形结构，底板厚度3mm，侧板厚度2mm，承压强不易变形。三节推板油缸使装载容积更大。
• 3. 全封闭污水收集系统：双污水箱设计（箱体侧边+填装器下部），污水箱安装独特排污阀，密封可靠不易堵塞。填装器下部弧形板加工有漏水口，避免运输过程中污水撒漏。
• 4. 多重操作方式，安全可靠：驾驶室和车尾各有一个作业控制盒，左侧带紧急停止按钮，并配备遥控器。自动、手动、遥控三种操作模式，填装器举升液压系统设置双向平衡阀，即使油管爆裂填装器也不会突然落下。
• 5. 关键部件品牌化，耐用性好：液压系统采用江苏中梅/威森博乐多路阀、安徽皖液/长源液压油泵，油缸密封件为英国HALLITE品牌。尾部翻转机构轴套淬火加工，翻转臂主销通穿双面焊接，坚固耐用。

08 / 操作与保养

• 1. 液压系统检查：每日作业前检查液压油箱油位，确保液压油清洁无杂质；检查多路阀、油泵（江苏中梅/威森博乐多路阀、安徽皖液/长源液压油泵）及各管路接头有无渗漏，油缸（江苏飞达/湖北博利）动作是否平稳。
• 2. 填装器及翻转机构保养：定期检查填装器滑板、刮板及滑道磨损情况，滑板两侧尼龙滑块如有磨损及时更换。翻转机构轴套、翻转臂主销每季度加注润滑脂，检查焊缝有无裂纹。
• 3. 污水箱及排污阀清理：每次卸料后打开污水箱排污阀，排空污水并冲洗箱体内部，防止污物堵塞。检查排污阀密封圈，如有老化及时更换。
• 4. 电气控制系统维护：检查驾驶室和车尾控制盒、遥控器功能是否正常，西门子PLC控制系统（选装CAN）接线有无松动。后部作业照明灯仅在作业时开启，行驶前确保关闭。
• 5. 电池及充电系统：建议使用120kW充电桩充电，充电时间约0.5小时。定期检查电池组连接线束及冷却系统，保持电池仓清洁干燥。
