CL5040ZYSBEVAHQ型5.5方蓝牌电动压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

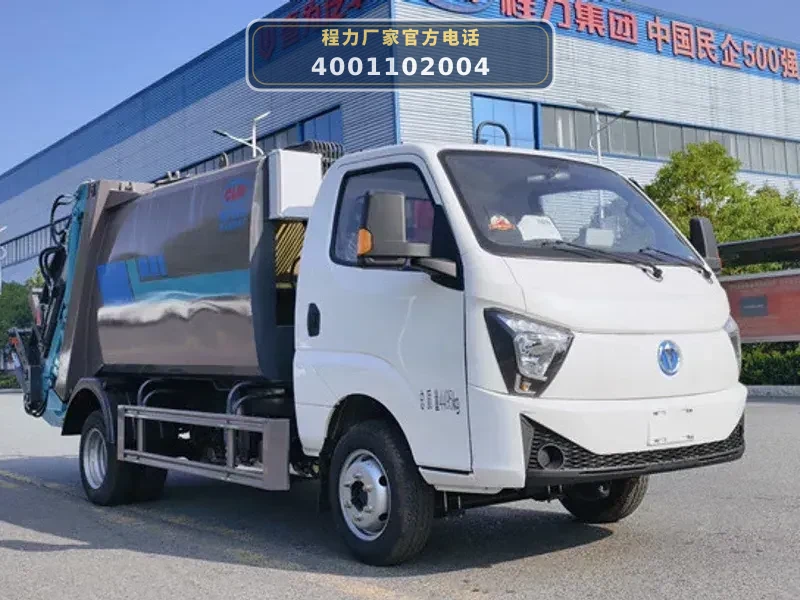

CL5040ZYSBEVAHQ型纯电动压缩式垃圾车以飞碟缔途FD1041D66BEV纯电动底盘为动力平台，底盘驱动电机型号TZ220XSWF3，峰值功率110kW，通过取力器驱动上装液压系统。整车总质量4495kg，轴距3100mm，箱体容积5.5m³，额定载质量500kg。

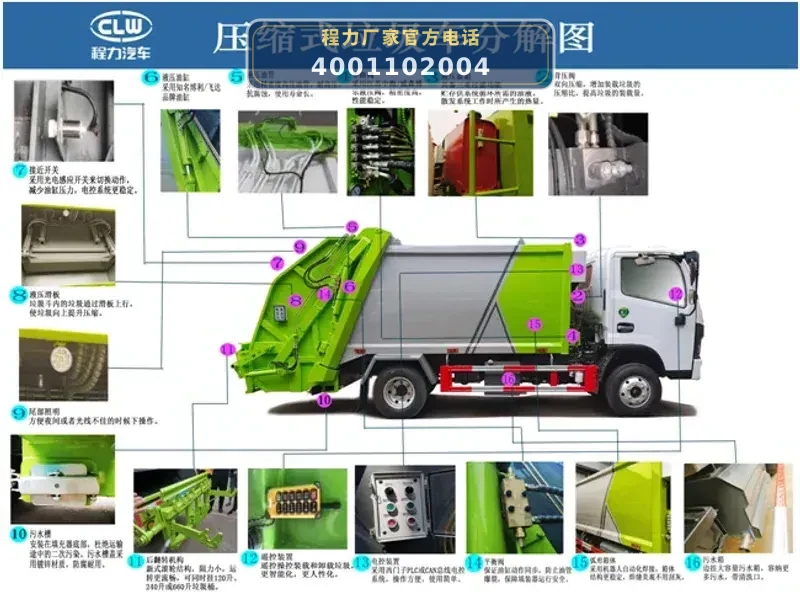

作业时，底盘动力经取力器驱动液压油泵（安徽皖液/长源），液压油经多路阀（江苏中梅/威森博乐）分配至各执行元件。垃圾倒入填装器后，控制系统（西门子PLC，可选CAN总线）控制滑板油缸和刮板油缸动作，滑板沿耐磨滑道上下运动，刮板旋转将垃圾压入箱体；推铲油缸（三节推板油缸）推动推铲向后压缩垃圾，实现连续装载。填装器举升油缸设有双向平衡阀，防止油管爆裂时填装器突然下落。压缩过程中产生的污水经填装器下部弧形板漏水口流入污水箱，避免二次污染。卸料时，推铲油缸推动推铲将垃圾推出箱体。

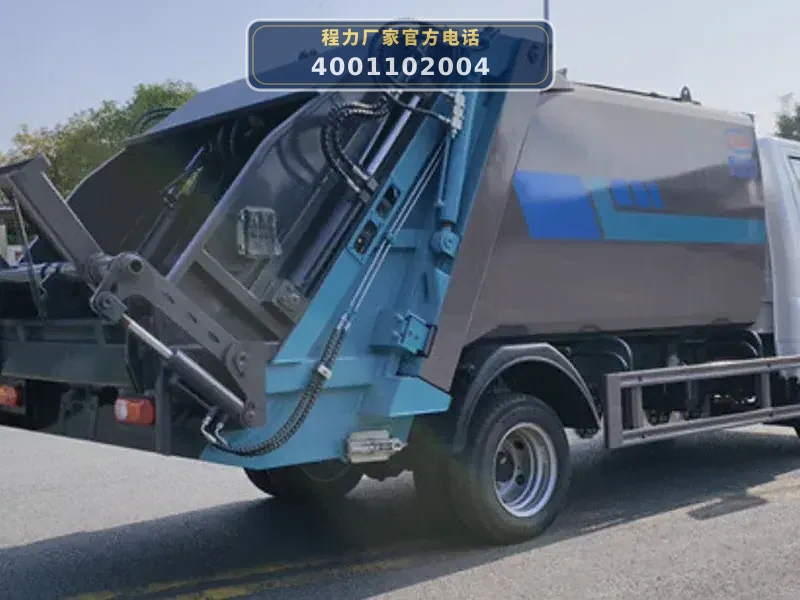

控制系统提供自动、手动和遥控三种操作模式，驾驶室内控制盒控制推挤卸料和模式选择，车尾控制盒控制压填和翻桶机构。尾部上料翻转机构可适配标准垃圾铁桶（300L）、塑料垃圾桶（240L/660L）或三角斗，翻转臂采用通穿双面焊接工艺，轴套经淬火处理，坚固耐用。

06 / 适用作业场景

• 城镇生活垃圾收集与清运：适用于居民小区、街道、企事业单位的生活垃圾收集，箱体容积5.5m³，额定载质量500kg，可满足日常垃圾转运需求。
• 垃圾中转站箱体周转：配合垃圾中转站使用，将压缩后的垃圾箱体转运至处理场，推铲卸料方式可快速清空箱体。
• 桶装垃圾定点收集：尾部上料翻转机构支持240L/660L标准塑料垃圾桶或300L铁桶，适合垃圾桶集中点位的机械化收集作业。
• 狭窄街道环卫作业：整车尺寸5990×2050×2400mm，轴距3100mm，转弯灵活，可进入较窄街道进行垃圾清运。

07 / 产品核心优势

• 纯电动零排放底盘：采用飞碟缔途FD1041D66BEV纯电动底盘，宁德时代63kWh磷酸铁锂电池，驱动电机峰值功率110kW，匀速续航200km，零排放、低噪音，适合城区作业。

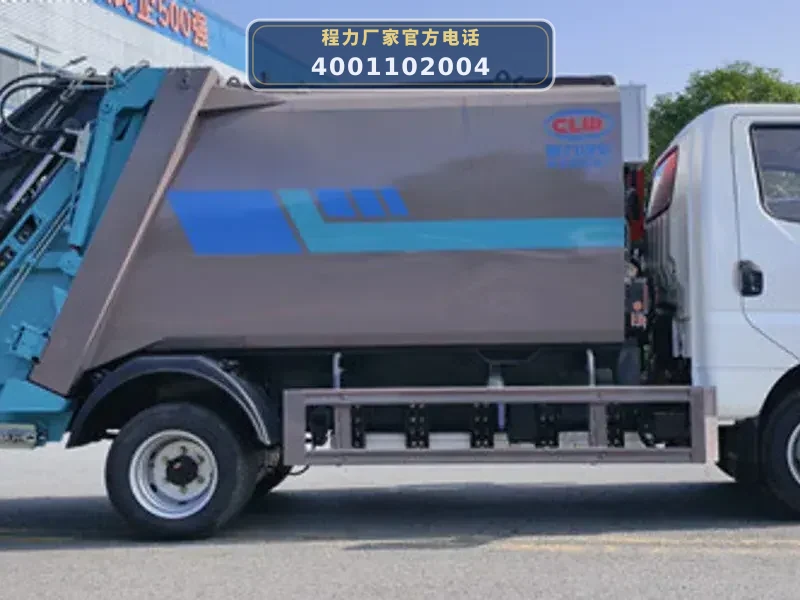

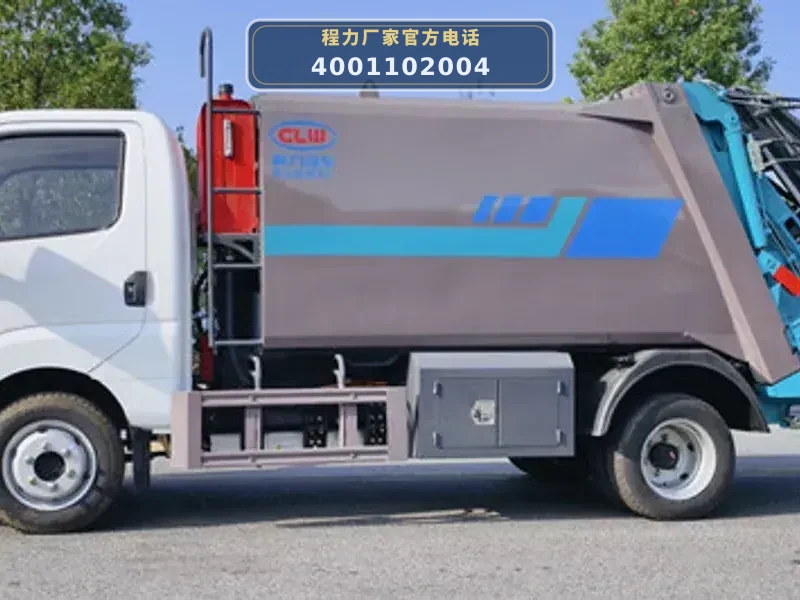

• 大容积高强度箱体：箱体容积5.5m³，采用武钢Q345特种钢焊接，边三底三弧形结构，机器人焊接工艺，承压强、不变形；底板材质Q460厚度3.0mm，顶板和侧板Q460厚度2.0mm。
• 高效压缩与可靠液压系统：三节推板油缸实现更大装载容积；液压系统采用江苏中梅/威森博乐多路阀、安徽皖液/长源油泵，油缸密封件为英国HALLITE品牌，填装器举升油缸带双向平衡阀，防爆管安全设计。
• 多重操作模式与智能控制：标配西门子PLC控制系统（可选CAN总线），提供自动、手动和遥控三种操作方式；驾驶室内和车尾各设控制盒，车尾左侧带紧急停止按钮，操作便捷安全。
• 双污水箱防二次污染：双污水收集箱设计，填装器下部弧形板带漏水口，污水箱两侧有大口径镀锌排放口，密封可靠，避免运输中污水撒漏。

08 / 操作与保养

• 液压系统检查：每日作业前检查液压油泵（安徽皖液/长源）、多路阀（江苏中梅/威森博乐）及管路有无渗漏，液压油位是否正常；定期更换液压油滤芯。
• 填装器与滑板机构保养：检查填装器滑道（高强度耐磨材料冷弯成型）及滑板两侧尼龙滑块磨损情况，定期润滑；检查刮板受力部位及外置滑板油缸密封件。
• 尾部上料翻转机构维护：检查翻转臂轴套（淬火加工）及主销（通穿双面焊接）的紧固与润滑；定期检查翻转机构与垃圾桶的配合间隙。
• 电气控制系统检查：检查西门子PLC控制盒、遥控器、驾驶室及车尾控制盒的接线与功能；测试紧急停止按钮有效性；保持控制盒干燥清洁。
• 污水箱与排污阀清理：每次卸料后排放污水箱内污水，清洗箱体内部；检查排污阀（大口径镀锌）密封性，防止堵塞。
