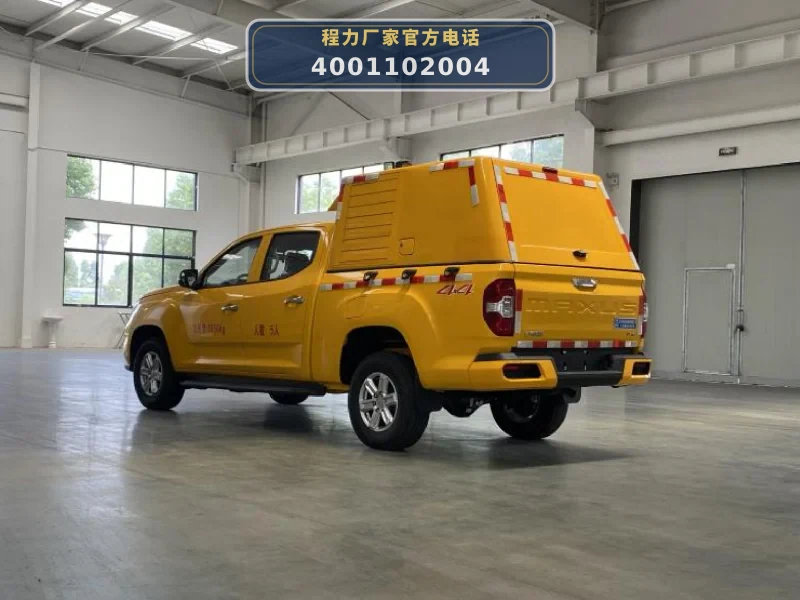

CLW5030TPSADY型程力威牌大通皮卡排涝救险车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5030TPSADY型大流量排水抢险车以上汽大通星际L皮卡底盘（型号SH1032E6DD-P）为动力平台，发动机型号SC20M129Q6B，额定功率105kW，总质量3050kg，整备质量2725kg。车辆通过底盘取力器驱动发电机组，为排水作业提供电力。

作业时，发电机组（玉柴4D24TG0发动机，额定功率30kW，频率50Hz，电压220/400V）启动后，通过电缆连接便携泵控制柜（变频控制），控制柜调节超轻型便携式潜水泵（流量500m³/h，扬程10m，功率22kW，单泵重量≤38kg，防护等级IP67）的启停和流量。潜水泵置于聚氨酯高强度浮圈内，浮圈承受重量60kg，泵体悬浮于水面，通过DN200mm排水带（总长40m，涤纶长丝编织，内外涂耐磨防树脂）将积水排出至安全区域。

车辆配备接地桩和接地电缆线（接地线15mm²，长10m），连接车箱内接地桩头，确保作业安全。箱体为全封闭防火、阻燃、防雨、防尘、防锈、隔震结构，发电机组散热和电气控制系统满足长时间连续工作要求。选装外部升降照明灯（2×150W，升降高度1.2m，水平旋转365°，垂直旋转330°），支持夜间作业。

06 / 适用作业场景

• 城市内涝应急排水：针对城市低洼路段、隧道、地下车库等积水场景，车辆可快速到达现场，利用500m³/h潜水泵进行大流量排水，单泵重量≤38kg便于人工搬运至积水点。
• 河道、湖泊排涝抢险：在河道水位暴涨或湖泊漫堤时，车辆可部署于岸边，潜水泵浮圈使泵体悬浮于水面，通过40m排水带将水排至下游，发电机组底座油箱支持全负荷运行8小时。
• 应急供电保障：30kW发电机组可独立为现场应急设备（如照明、水泵、通讯设备）提供220/400V电源，满足抢险现场临时用电需求。
• 防汛物资储备与快速响应：车辆基于皮卡底盘改装，机动性强，可快速穿越狭窄道路，双排驾驶室可搭载2+3名抢险人员，适用于防汛应急队伍的快速出动。

07 / 产品核心优势

• 1. 大流量便携潜水泵：单泵流量达500m³/h，扬程10m，功率22kW，重量仅≤38kg，防护等级IP67，可快速部署至深水区域。
• 2. 30kW发电机组持续供电：玉柴国三无刷发电机组额定功率30kW，底座油箱容积满足全负荷运行8小时，控制系统可一键智能化监控水温、油压、转速、频率及各项电参数。
• 3. 皮卡底盘高机动性：上汽大通星际L双排四驱底盘，轴距3470mm，分时四驱带低速四驱（扭矩放大2.5倍），6AT变速箱，最高车速150km/h，适应复杂路况快速到达现场。
• 4. 全封闭箱体防护设计：箱体采用防火、阻燃、防雨、防尘、防锈、隔震结构，发电机组散热和电气系统设计合理，满足长时间不间断工作要求。
• 5. 安全防护与照明选装：配备接地桩和防漏电保护，选装升降照明灯（2×150W，遥控距离>25m），支持夜间抢险作业，提升作业安全性。

08 / 操作与保养

• 1. 发电机组检查：作业前检查发电机组（玉柴4D24TG0）机油、冷却液、燃油（底座油箱）及电瓶状态，确认电瓶总闸闭合，控制系统显示正常。
• 2. 潜水泵与浮圈检查：检查超轻型便携式潜水泵（流量500m³/h）电缆及快速接头是否完好，浮圈（承重60kg）卡口吊环及固定吊索是否牢固，泵体无损伤。
• 3. 排水带连接：将DN200mm排水带（每根20m，共2根）通过快速接头连接至潜水泵出口，检查接头密封性，避免漏水。排水带应平直铺设，避免弯折。
• 4. 接地与电气安全：将接地桩插入地面，用接地电缆线（15mm²，长10m）连接车箱接地桩头，确认接地可靠。作业中严禁带电插拔电缆。
• 5. 变频控制柜操作：便携泵控制柜为变频控制，可调节泵的流量大小。启动前确认控制柜与泵的电缆连接正确，启动后逐步调至所需流量。
• 6. 灭火器与照明灯维护：车上配备2只干粉灭火器，定期检查压力表。选装升降照明灯需检查遥控器电池及升降机构，确保遥控距离>25m。
