CLW5120ZYSBEVAHJ型纯电动压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5120ZYSBEVAHJ型纯电动压缩式垃圾车以陕汽SX1120EV421N底盘为动力平台，搭载宁德时代165.68kWh磷酸铁锂电池组，驱动永磁同步电机（型号TZ365XSC12，峰值功率160kW）。整车总质量12495kg，轴距3800mm，通过电机取力驱动液压系统，实现垃圾的收集、压缩与转运。

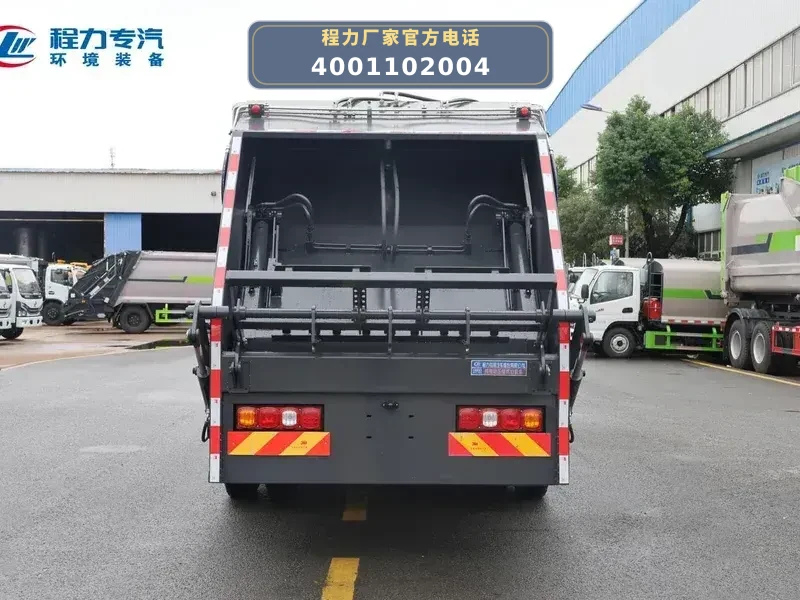

作业时，垃圾桶提升机构将120L或240L垃圾桶（可同时提升两个）翻转至填装器内，垃圾倒入压缩箱体。液压系统驱动刮板、滑板进行双向压缩，将垃圾压实。压缩过程中，导流式污水收集装置将渗漏污水引流至大容量污水箱，防止二次污染。填装器与箱体采用可调式液压锁紧全密封技术，确保密封性。卸载时，推板将垃圾推出箱体，填料器举升后刮板、滑板自动循环清除残留。整车通过CAN总线智能化控制系统，支持驾驶室、车后部及遥控多种操作方式。

06 / 适用作业场景

• 生活垃圾收集清运：适用于城市居民小区、商业区的生活垃圾收集，装载容量240L垃圾桶≥180桶，一次作业可覆盖较大范围，减少往返次数。
• 转运站箱体周转：可与垃圾中转站配合，将压缩后的垃圾转运至处理厂。整车尺寸7480×2400×3000mm，轴距3800mm，机动灵活，适应转运站场地。
• 环卫夜间作业：配备夜间工作灯，CAN总线智能控制系统支持遥控操作，方便环卫工人夜间作业，扩大工作时间范围。

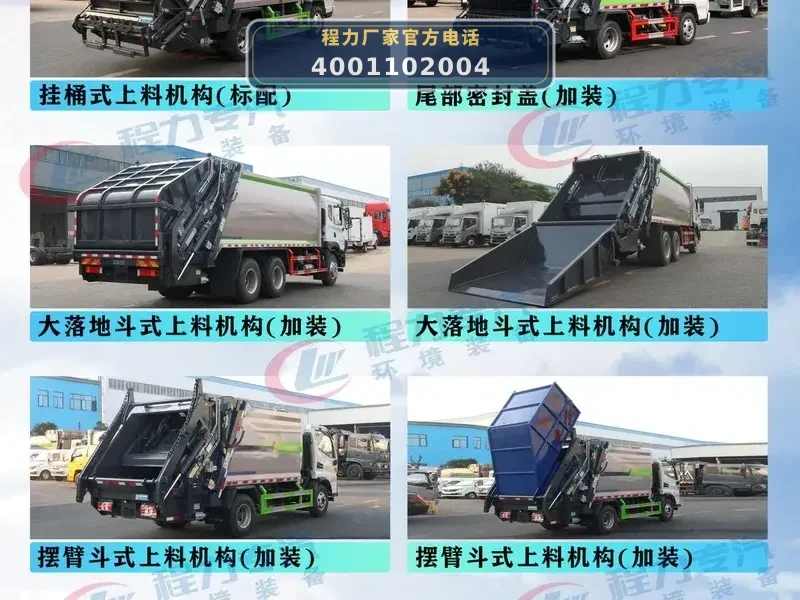

• 多规格垃圾桶兼容：垃圾桶提升机构可同时提升两个120L或240L垃圾桶，可选装兼容660L标准桶及三角斗、密封斗、摆臂斗装载方式，适应不同垃圾收集模式。

07 / 产品核心优势

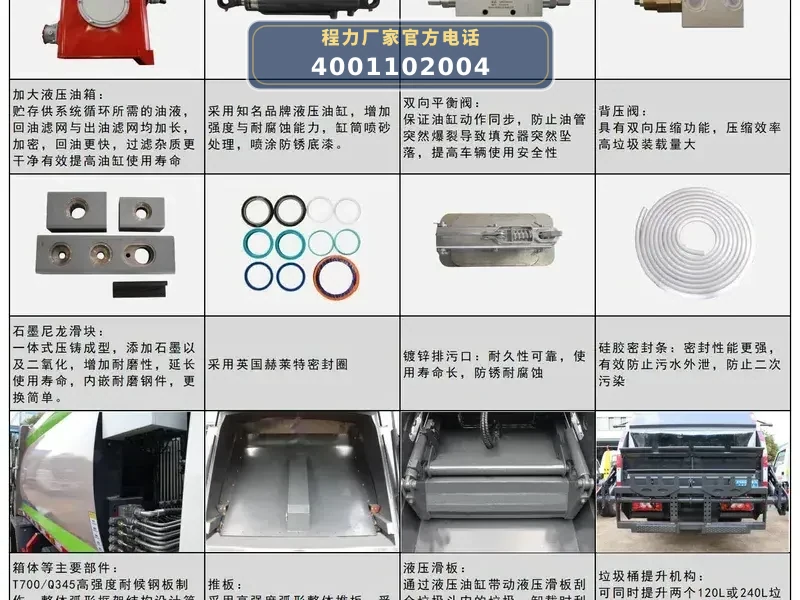

• 高强度耐候箱体：压缩箱体等主要部件采用T700高强度耐候钢板制作，整体框架结构设计，抗冲击性能强，有效容积大，推板采用高强度弧形整体设计，受压能力强，抗变形能力好。
• 高效双向压缩系统：采用知名品牌液压系统，可选装多路阀合流双泵系统，实现双泵循环速度流量匹配，具有双向压缩功能，压缩效率高，垃圾装载量大。卸载时填料器举升后刮板、滑板自动循环清除残留。
• 防二次污染设计：配置大容量污水箱及导流式污水收集装置，将填装器与箱体间渗漏污水引流至专用污水箱；填装器敞口可加装气动密封盖板，有效防止污水和臭气二次污染。
• 多重安全保护措施：设有滑板上行、刮板旋起按钮，紧急停止按钮，填装器防止下降互锁开关，举升油缸自锁功能等，确保操作人员安全。
• CAN总线智能控制：采用CAN总线智能化控制系统，具备自动、手动、遥控多种操作方式，可在驾驶室、车辆后部一体多位控制，配备夜间工作灯，方便高效。

08 / 操作与保养

• 日保养（清洁观察）：每日作业后清洁车厢、填装器、液压管路等外部污物，观察有无油液渗漏、螺栓松动、密封胶条损坏等异常情况。
• 作业100h保养（紧固润滑）：检查紧固车厢、作业装置、轴等连接螺栓；对各润滑点加注润滑脂或润滑油；检查紧固液压系统连接螺栓、接头、管箍，并检查渗漏；检查取力器工作是否正常。
• 作业500h保养（调整检查）：检查各作业装置零部件是否有轻微变形，必要时校正；检查密封胶条磨损情况，必要时更换；检查液压元件工作状态，渗漏时更换密封件。
• 作业1500h保养（全面检修）：检查并修复各处焊缝，特别是重要部位；检查零部件磨损和操作情况，严重者更换；检查各液压元件；清洗液压油箱、滤油器、空气滤清器和管路，更换液压油，及时更换损伤的密封件和软管。
