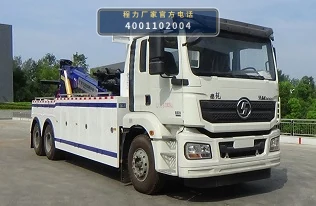

CLW5322TQZS6型陕汽德龙清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5322TQZS6型陕汽德龙清障车以SX5329TXJMC4Z1底盘为动力平台，发动机（可选潍柴WP9H310E62、WP10H400E62、WP10H375E62、WP9H350E62、WP9H336E62、WP9H390E62、WP8.350E61、WP8.350E62或西安康明斯X12NS6B440、X12NS6B385）通过取力器驱动上装清障装置的液压系统。底盘总质量32000kg，轴距覆盖4375+1400、4575+1400、4975+1400、5575+1400、5775+1400、5975+1400mm多种规格，为清障作业提供稳定的承载与布置基础。

上装清障装置主要由托举机构、绞盘牵引系统、液压支腿及液压管路等组成。作业时，取力器结合后液压泵输出压力油，通过多路阀控制托举臂的升降、伸缩和绞盘的收放，实现对故障车辆或事故车辆的托举、牵引和拖离。

在托举作业中，操作人员通过控制阀组调节托举臂高度和角度，使托举机构与被拖车辆前桥或后桥可靠接触，并利用绑带或托叉固定；绞盘牵引时，钢丝绳经导向轮引出，通过控制绞盘正反转完成牵引和收绳。液压支腿在作业时伸出支撑地面，增加整车稳定性。

作业完成后，托举臂和支腿收回至行驶状态，绞盘钢丝绳张紧固定，取力器脱开，车辆即可按道路行驶要求转移。整个清障流程依托底盘动力、液压控制与清障装置的协同动作完成。

06 / 适用作业场景

• 高速公路及城市道路故障车辆清障：CLW5322TQZS6清障车总质量32000kg，轴距覆盖4375+1400至5975+1400mm多种规格，可适配不同长度和吨位的故障车辆托举与牵引需求，适用于高速公路、城市主干道等场景的车辆救援清障。
• 事故车辆拖离与现场清理：上装清障装置配备托举机构和绞盘牵引系统，可将事故车辆托起并拖离现场，配合液压支腿稳定支撑，适用于交通事故现场的快速清理和车辆转移。
• 物流园区及停车场车辆转运：整车外形尺寸覆盖9730mm至10930mm多种长度规格，轴距最长5975+1400mm，适合在物流园区、大型停车场等场地内对故障或滞留车辆进行托举转运。
• 汽车维修救援服务：可选潍柴WP9H、WP10H系列及西安康明斯X12NS6B系列发动机，动力覆盖247kW至326kW，能够满足清障救援服务中不同路况下的动力需求，适用于汽车维修企业的外出救援业务。

07 / 产品核心优势

• 1. 底盘动力选择丰富：CLW5322TQZS6清障车可选装潍柴WP9H310E62（228kW/310PS）、WP10H400E62（294kW/399PS）、WP10H375E62（276kW/375PS）、WP9H350E62（257kW/349PS）、WP9H336E62（247kW/335PS）、WP9H390E62（287kW/390PS）、WP8.350E61（257kW/349PS）、WP8.350E62（257kW/349PS）以及西安康明斯X12NS6B440（326kW/443PS）、X12NS6B385（279kW/379PS）共10款发动机，排量覆盖7800ml至11800ml，用户可根据作业工况和动力需求灵活选择。
• 2. 轴距规格多样适配性强：该车轴距提供4375+1400、4575+1400、4975+1400、5575+1400、5775+1400、5975+1400mm六种规格，对应外形长度9730mm至10930mm，可匹配不同长度的清障上装和托举作业需求，适应不同场景的车辆布置。
• 3. 总质量32000kg承载基础扎实：公告总质量32000kg，整备质量21270kg，三轴底盘设计，为清障装置的托举、牵引作业提供稳定的承载平台，适合中重型车辆的清障救援任务。
• 4. 清障装置功能明确：上装为清障装置，包含托举机构、绞盘牵引系统和液压支腿等，通过取力器驱动液压系统实现托举、牵引和支撑动作，作业功能围绕道路车辆清障救援设计。
• 5. 公告状态明确：公告库标记该车型免征状态为“是”，环保状态为“是”，燃油状态为“否”，用户可据此了解车辆在公告层面的相关状态信息。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查取力器结合是否正常，液压泵、多路阀、液压管路及接头有无渗漏，液压油油位是否在标尺范围内；检查托举臂、绞盘等机构动作是否顺畅，钢丝绳有无断丝、变形。
• 2. 托举作业时规范操作：托举作业时，先将液压支腿伸出并可靠支撑地面，确认托举臂与被拖车辆接触位置正确，使用绑带或托叉固定牢固后再进行托举；托举过程中注意观察各仪表和机构动作，避免超载作业。
• 3. 绞盘牵引注意事项：使用绞盘牵引时，确保钢丝绳排列整齐，避免乱绳；牵引过程中人员远离钢丝绳受力方向，牵引到位后及时收绳并张紧固定。定期检查绞盘制动器和离合器工作状态。
• 4. 定期保养液压与传动部件：按照底盘保养要求定期更换发动机机油、机滤、空滤等；液压系统按使用情况更换液压油和滤芯，检查液压油缸密封件是否老化；定期润滑托举臂铰点、绞盘轴承等运动部件。
• 5. 行驶前恢复行驶状态：清障作业结束后，将托举臂、支腿完全收回并锁定，绞盘钢丝绳张紧固定，取力器脱开，检查各机构是否处于行驶允许状态，确认无误后方可上路行驶。
