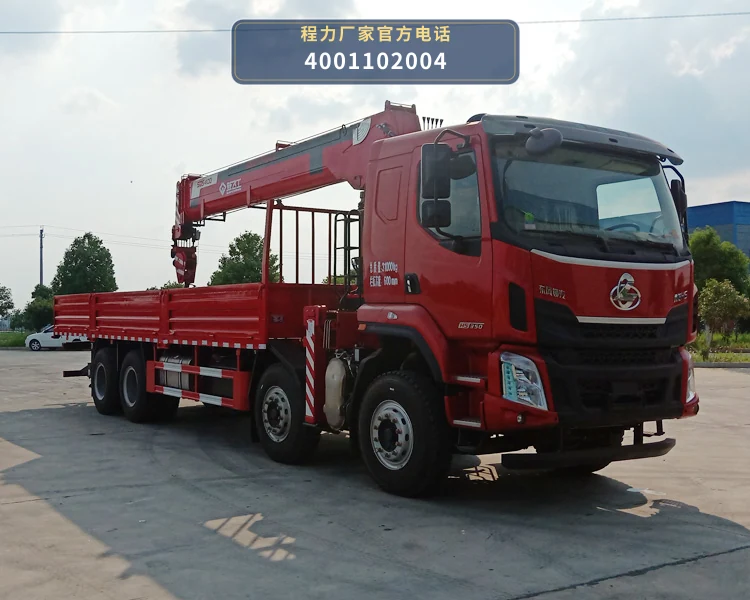

CLW5317JSQ6SZ型随车起重运输车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5317JSQ6SZ型随车起重运输车以LZ1315H5FCT底盘为动力平台，发动机（可选YCK08350-60、WP8.350E61、WP8.350E62、Z8.5NS6B380F、YCK09L400-66、YCS07350-66、Z8.5NS6B400F）通过取力器驱动液压泵，将发动机机械能转化为液压能，为起重作业和支腿动作提供动力源。底盘总质量31000kg，轴距2050+4400+1350mm或2100+4350+1350mm，为吊机安装和货物承载提供稳定基础。

液压泵输出的高压油经多路换向阀分配至起重机的变幅油缸、伸缩油缸和卷扬马达。操作人员通过操纵阀控制吊臂的变幅（俯仰）和伸缩（多节臂顺序伸出），实现吊钩的升降与水平移动，完成设备吊装、树木移植、建材转运等货物的起升、回转和下落动作。

起重作业前，液压支腿伸出并支撑于地面，将作业载荷传递至地基，支持整车稳定性。运输作业时，吊机折叠复位，货厢承载货物，底盘行驶系统完成运输任务。上车起重与下车行驶通过取力器切换，作业与运输状态互锁，确保操作安全。

06 / 适用作业场景

• 设备吊装与安装：适用于工厂设备、工程机械部件的吊装就位。CLW5317JSQ6SZ总质量31000kg，轴距2050+4400+1350mm，底盘承载稳定，吊机可完成设备的起升、回转和精准放置，减少对汽车吊的依赖。
• 树木移植与园林绿化：用于城市绿化中带土球树木的吊装、运输和栽植。随车起重运输车集吊装与运输于一体，吊臂变幅和伸缩功能可适应不同高度和幅度的树木移植作业，货厢可同步转运苗木。
• 建材转运与工地配送：适用于钢筋、管材、预制构件等建筑材料的吊装和转运。车辆额定载质量11450kg或9570kg（对应不同整备质量），货厢承载与吊机装卸配合，可在工地内完成自装自卸，提高转运效率。
• 重型设备物流与中转：用于物流园区、货场中重型货物的吊装转运。发动机功率覆盖255kW至294kW，动力储备满足满载行驶与吊装作业需求，适合中短途运输与装卸一体化作业。

07 / 产品核心优势

• 1. 底盘承载与轴距配置适应吊装运输双重需求：CLW5317JSQ6SZ采用LZ1315H5FCT底盘，总质量31000kg，轴距2050+4400+1350mm（或2100+4350+1350mm），四轴布置为吊机安装和货厢承载提供稳定平台，兼顾行驶平顺性与作业稳定性。
• 2. 发动机选择覆盖255kW至294kW功率段：公告可选YCK08350-60（257kW/349PS）、WP8.350E61（257kW/349PS）、WP8.350E62（257kW/349PS）、Z8.5NS6B380F（279kW/379PS）、YCK09L400-66（294kW/399PS）、YCS07350-66（255kW/346PS）、Z8.5NS6B400F（294kW/399PS）共七款发动机，用户可根据动力需求和使用工况选择。
• 3. 环保状态为是，满足当前排放管理要求：公告库标记环保状态为是，车辆排放符合国家环保信息公开要求，可在环保准入管理地区办理相关手续（具体以当地政策为准）。
• 4. 吊装与运输一体化，减少设备调度环节：随车起重运输车将起重吊机和货厢集成于同一底盘，运输到达后可直接进行吊装作业，无需另调汽车吊，适合设备吊装、树木移植、建材转运等需要自装自卸的场景。
• 5. 整备质量与载质量组合提供多种上装匹配空间：公告整备质量为19420kg或21300kg，对应额定载质量11450kg或9570kg，用户可根据吊机吨位和货厢配置需求选择匹配方案，平衡起重能力与运输载荷。

08 / 操作与保养

• 1. 作业前检查液压系统与支腿：检查液压泵、多路换向阀、油缸及管路有无渗漏，液压油位是否在标尺范围内；确认支腿伸缩灵活，支腿盘无开裂，作业地面坚实平整。
• 2. 起重作业时规范操作吊臂与卷扬：操作吊臂变幅和伸缩时，注意观察幅度指示器和起重量限制器，严禁超载；卷扬钢丝绳排列整齐，无断丝、压扁现象，吊钩防脱装置完好。
• 3. 定期检查取力器与传动连接：每班检查取力器结合与分离是否顺畅，传动轴连接螺栓有无松动；作业结束后取力器应完全脱开，避免行驶中液压泵误转。
• 4. 液压油与滤芯按周期更换：按照底盘和上装使用说明书要求，定期更换液压油和回油滤芯，保持液压系统清洁；加油时使用过滤设备，防止杂质进入油箱和阀组。
• 5. 运输行驶前收车复位检查：行驶前将吊臂完全收回并锁定，支腿收回到位，吊钩固定牢靠；检查货厢门锁和货物捆扎情况，确认取力器处于脱开状态。
