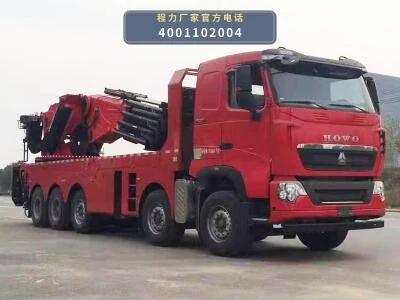

CLW5536JQZZ6型重汽豪沃汽车起重机

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5536JQZZ6型汽车起重机以重汽豪沃ZZ5537V31BHF1底盘为动力平台，发动机（可选MC11.44-60、MC13.50-60、WP12.460E62等）通过取力器驱动液压泵，将机械能转化为液压能，为起重作业装置提供动力源。底盘总质量53000kg，五轴，轴距组合为1950+3075+1375+1350mm等，为起重作业提供稳定的承载基础。

液压泵输出的高压油经控制阀组分配至吊臂伸缩油缸、变幅油缸和回转马达，实现吊臂的伸缩、变幅和回转动作。操作人员通过操纵阀控制各执行元件的动作顺序和速度，完成吊装、就位等作业。起重作业装置与底盘车架可靠连接，确保作业时整机稳定性。

在行驶状态下，取力器脱开，发动机动力经变速箱、传动轴传递至驱动桥，实现车辆转场。起重作业时，需将车辆停放于坚实平整地面，必要时使用支腿（如配备）增强稳定性，再接合取力器进行吊装作业。

06 / 适用作业场景

• 设备吊装与安装：CLW5536JQZZ6型汽车起重机总质量53000kg，五轴底盘，起重作业装置可对中小型设备进行吊装、移位和安装就位，适用于工厂设备检修、建筑工地设备吊装等场景。
• 树木移植与园林工程：该车起重装置可用于园林绿化中树木的吊装、移植，配合五轴底盘的良好通过性，能在苗圃、公园、道路绿化带等场地完成树木起吊和转运作业。
• 建材转运与工地装卸：CLW5536JQZZ6型汽车起重机可用于建筑工地钢筋、模板、预制构件等建材的装卸和短距离转运，起重作业装置与底盘配合，提高物料周转效率。
• 重型物资吊装：车辆总质量53000kg，整备质量52870kg（或52805kg），底盘承载能力强，配合大功率发动机（如MC13H.60-61，444kW），可满足较重物资的吊装需求。

07 / 产品核心优势

• 1. 五轴底盘，承载稳定：CLW5536JQZZ6型汽车起重机采用五轴底盘，轴距组合多样（1950+3075+1375+1350mm等），总质量53000kg，整备质量52870kg/52805kg，为起重作业提供稳定的承载平台。
• 2. 发动机功率覆盖广：可选装MC11.44-60（327kW）、MC13.50-60（371kW）、MC13H.60-61（444kW）、WP12.460E62（338kW）等多款发动机，排量10.518L至13.02L，满足不同动力需求。
• 3. 起重作业装置专业化：上装为起重作业装置，通过取力器驱动液压泵，实现吊臂伸缩、变幅和回转，动作平稳，操控方便，适用于多种吊装场景。
• 4. 公告标记免征、环保：公告库标记该车型免征状态为“是”，环保状态为“是”，燃油公告状态为“否”，为用户提供新能源或清洁能源选项（具体以当地政策为准）。
• 5. 外形尺寸紧凑：外形尺寸12000×2500×3950mm，在支持起重能力的同时，兼顾道路行驶的通过性和场地适应性。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压泵、控制阀、油缸、油管及接头有无渗漏，液压油油位是否在标尺范围内，油液是否清洁。
• 2. 检查起重作业装置：检查吊臂伸缩、变幅、回转动作是否平稳，钢丝绳（如配备）有无断丝、磨损，吊钩、滑轮转动是否灵活，安全装置是否有效。
• 3. 底盘停放与支腿操作：作业时选择坚实平整地面，拉紧驻车制动，必要时伸出支腿（如配备）并确保支腿盘受力均匀，保持底盘稳定。
• 4. 取力器与动力输出操作：启动发动机，待气压达到要求后，接合取力器，观察液压泵运转是否正常，有无异响。作业结束后，先脱开取力器再熄火。
• 5. 定期保养液压油及滤芯：按照保养手册定期更换液压油和滤芯，保持液压系统清洁，检查油缸活塞杆表面有无划伤，各铰点润滑是否良好。

09 / 产品常见 FAQ

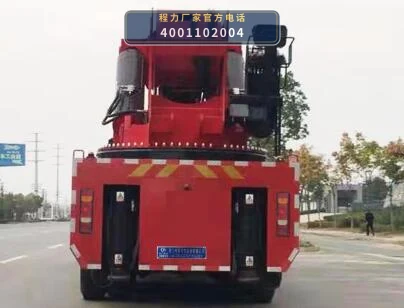

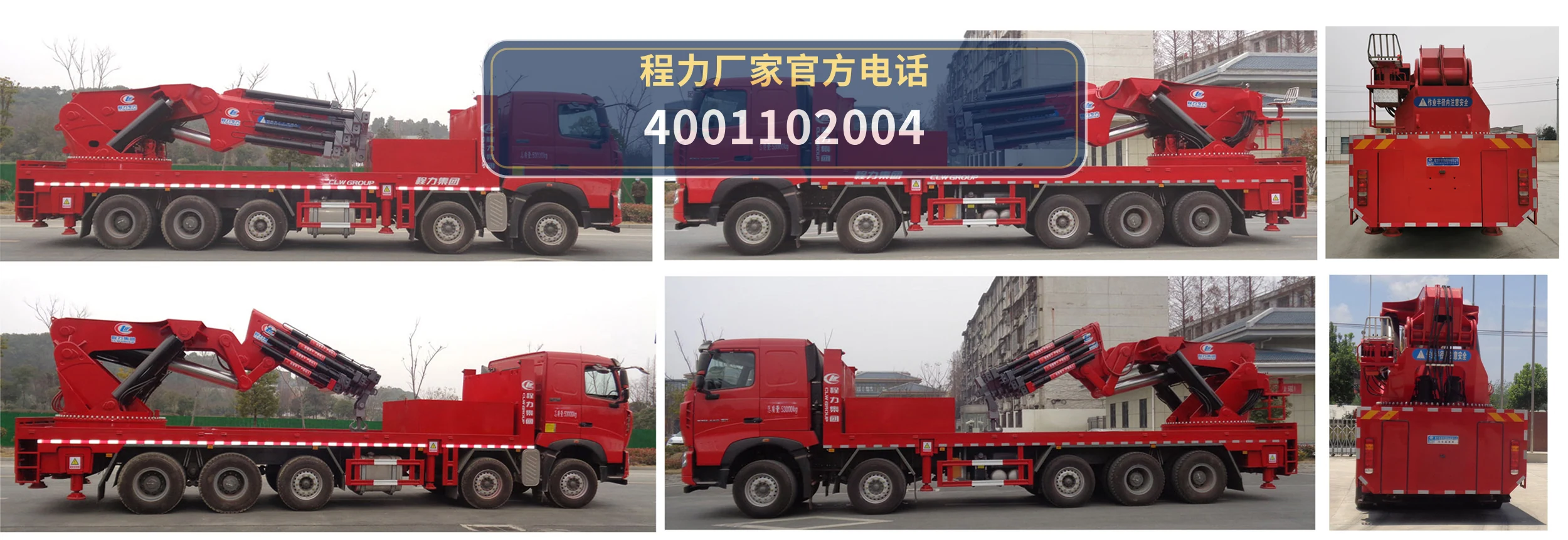

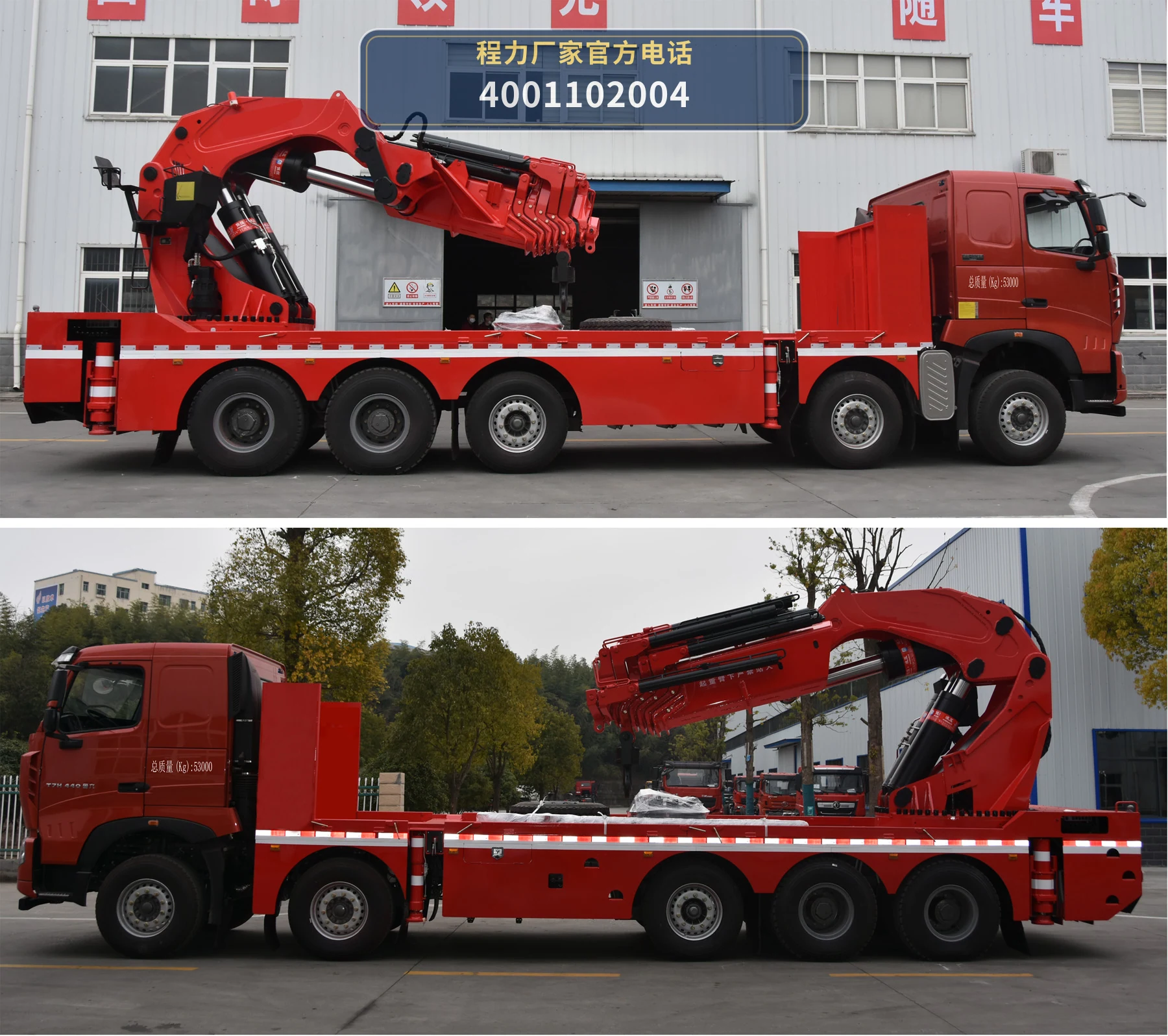

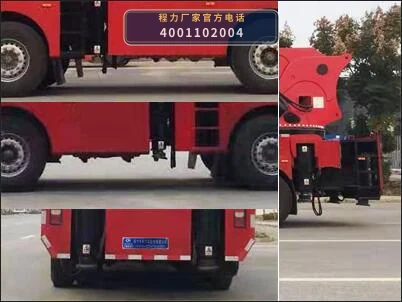

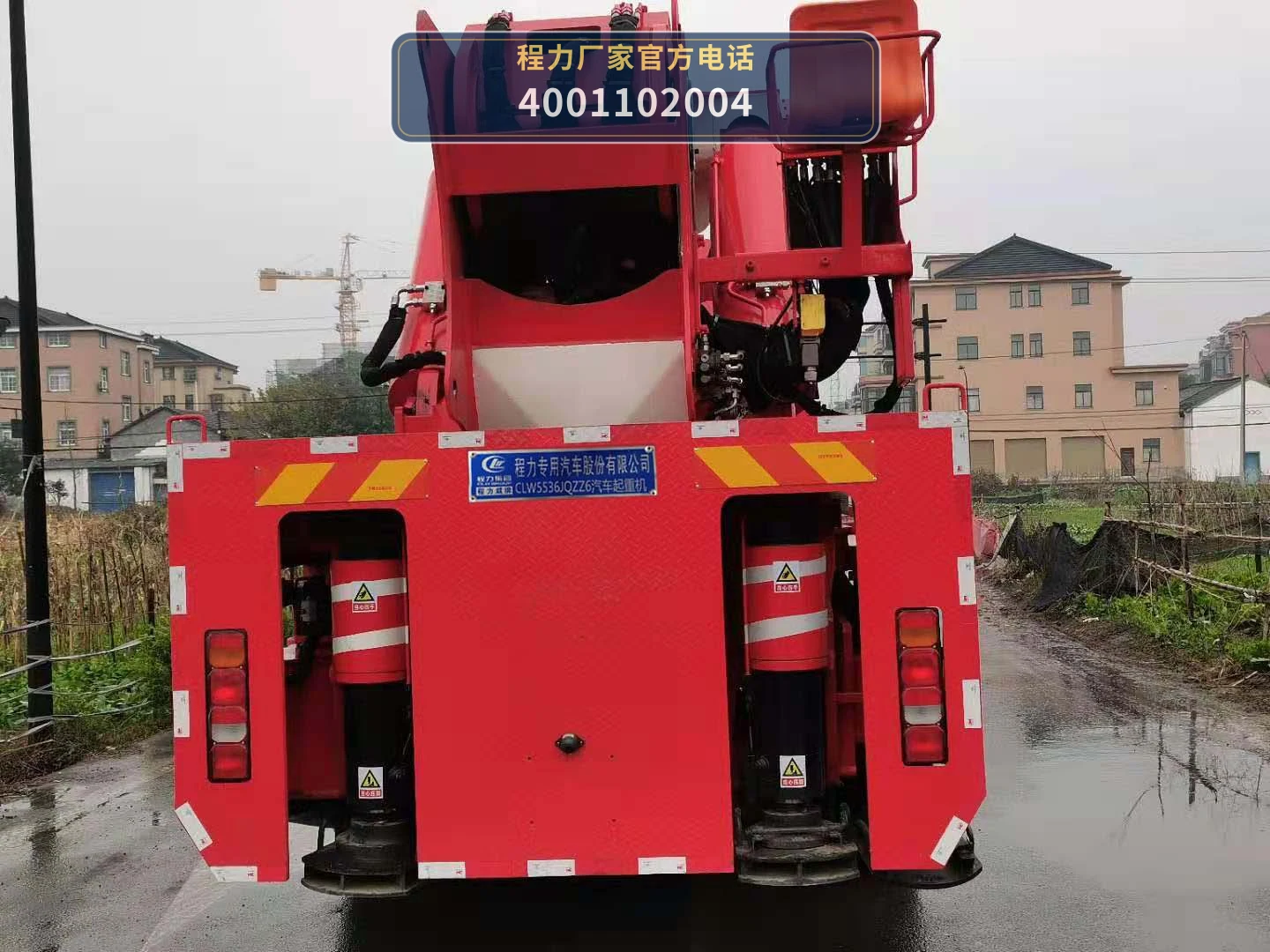

10 / 图片资料与展示
