CLW5140JSQ6SZ型随车起重运输车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

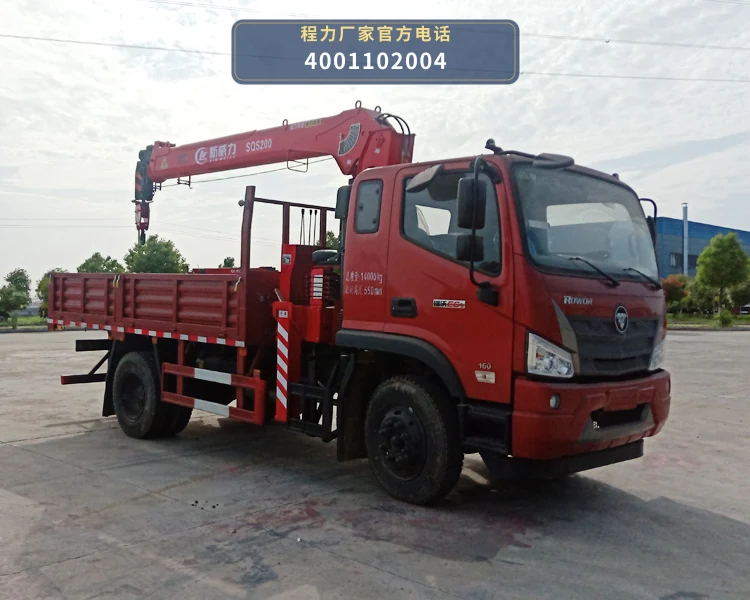

CLW5140JSQ6SZ型随车起重运输车以BJ5144JQZKPDA-03底盘为动力平台，发动机WP3NQ160E61（118kW/160PS，排量2970ml）通过取力器驱动液压泵，将机械能转换为液压能，为起重装置提供动力源。整车总质量14000kg，轴距3900mm，整备质量8050kg，额定载质量5755kg，外形尺寸7280×2350×3720mm，为起重与运输作业提供稳定的承载基础。

起重装置由液压泵、液压油缸、吊臂及支腿等部件组成。作业时，取力器结合后液压泵输出压力油，经多路阀分配至变幅油缸、伸缩油缸和卷扬马达，实现吊臂的变幅、伸缩与起升动作；回转机构驱动吊臂左右回转，完成吊物的空间位移。吊装完成后，吊臂可收回复位，不影响货厢装载。

运输货厢与起重装置协同工作，构成“吊装—转运”一体化作业链路。货物经起重装置吊装至货厢后，由底盘承载运输至目的地，再经起重装置卸下。底盘搭载的WP3NQ160E61发动机提供118kW动力输出，满足吊装与运输过程中的动力需求。

06 / 适用作业场景

• 设备吊装与转运：适用于中小型设备、机械部件的吊装与运输。CLW5140JSQ6SZ型随车起重运输车起重装置可完成设备起吊、回转、落位，运输货厢同步承载转运，减少设备二次搬运环节。总质量14000kg、额定载质量5755kg的承载能力，可匹配常见中小型设备的吊装转运需求。
• 树木移植与绿化作业：适用于城市绿化、苗圃等场景的树木移植。起重装置可对带土球苗木进行吊装、装卸，运输货厢用于苗木转运。轴距3900mm的底盘在城区道路具备较好的通过性，外形尺寸7280×2350×3720mm便于在绿化作业区域进出。
• 建材转运与装卸：适用于钢材、管材、预制件等建筑材料的转运与装卸。起重装置完成建材的吊装上车，运输货厢承载运输至工地，到达后由起重装置卸货，实现装卸与运输一体化。额定载质量5755kg可满足常规建材批量转运需求。
• 市政工程与应急抢修：适用于市政设施维护、应急抢修中的小型构件吊装与运输。随车起重运输车可随车携带抢修物资与工具，到达现场后利用起重装置完成构件吊装作业，减少对外部吊装设备的依赖。

07 / 产品核心优势

• 1. 吊装运输一体化，减少设备依赖：CLW5140JSQ6SZ型随车起重运输车将起重装置与运输货厢集成于同一底盘，吊装与运输作业可由单车完成，无需额外配置吊车和货车，适用于设备吊装、树木移植、建材转运等需要吊装与运输配合的场景。
• 2. 潍柴WP3NQ160E61发动机，动力匹配：搭载潍柴动力股份有限公司WP3NQ160E61发动机，排量2970ml，功率118kW/160PS，为底盘行驶和取力器驱动液压泵提供动力输出，满足吊装作业与道路运输的动力需求。
• 3. 总质量14000kg，承载与吊装兼顾：整车总质量14000kg，整备质量8050kg，额定载质量5755kg，轴距3900mm，在支持起重装置安装与作业稳定性的同时，运输货厢具备5755kg的额定载质量，兼顾吊装与运输能力。
• 4. 液压驱动吊臂，动作可控：起重装置采用液压驱动，通过取力器带动液压泵，经多路阀控制变幅、伸缩、起升和回转动作，吊臂动作平稳可控，便于在设备吊装、树木移植等场景中实现精准对位。
• 5. 环保状态标记为是，合规上路：公告库环保状态标记为是，燃油公告状态标记为否，免征状态标记为否。车辆按公告状态办理相关手续，具体上牌与政策要求以当地车管部门核验为准。

08 / 操作与保养

• 1. 作业前检查起重装置液压系统：作业前检查CLW5140JSQ6SZ型随车起重运输车起重装置的液压泵、液压油缸、多路阀及液压管路，确认无渗漏、油位正常；检查吊臂伸缩、变幅动作是否顺畅，支腿是否正常展开。
• 2. 吊装作业时确保底盘停放稳定：吊装作业时，将BJ5144JQZKPDA-03底盘停放于坚实平整地面，拉紧手刹，展开支腿并确认支腿支撑到位，避免在松软或倾斜地面进行吊装作业，确保整车总质量14000kg下的作业稳定性。
• 3. 定期检查取力器与液压泵连接：定期检查取力器与液压泵的连接状态，确认取力器结合与分离正常，液压泵运转无异响；检查液压油清洁度，按周期更换液压油滤芯，防止杂质进入液压系统影响吊臂动作。
• 4. 运输货厢与起重装置协同检查：运输作业前检查货厢栏板锁止是否可靠，货物装载后确认固定牢固；吊装作业前确认吊臂收回至运输位置并锁定，避免行驶过程中吊臂晃动。定期检查货厢与底盘连接螺栓的紧固状态。
• 5. 发动机与底盘常规保养：按潍柴WP3NQ160E61发动机保养要求定期更换机油、机滤和空滤；检查底盘制动、转向和轮胎状态，确保行驶安全。发动机功率118kW/160PS，保养时使用符合要求的油品和滤芯。

09 / 产品常见 FAQ

10 / 图片资料与展示
