CLW5120XGJADY型东风天锦工具车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5120XGJADY型东风天锦工具车以EQ1185DJ9CDF底盘为动力平台，发动机（可选B6.2NS6B230、B6.2NS6B260、D4.5NS6B240、B6.2NS6B320）通过传动系统驱动车辆行驶，并为上装专用装置提供动力源。底盘总质量12400kg，轴距4700mm，为专用装置提供稳定的承载与安装基础。

上装由专用装置构成，专用装置根据工具车用途集成工具存储、作业设备承载及辅助作业功能。作业时，底盘停放稳定后，通过专用装置完成工具取放、设备运行等动作，实现工程作业或工具运输任务。

车辆外廓尺寸为8420×2550×3600mm（或8420×2500×3600mm、8420×2550×3360mm），轴距4700mm，整车布置兼顾行驶稳定性与上装作业空间。专用装置与底盘通过取力器或电气接口连接，动力传递路径清晰，操作控制集中于专用装置操作区域。

06 / 适用作业场景

• 工程施工现场工具与设备运输：CLW5120XGJADY工具车总质量12400kg，轴距4700mm，上装专用装置可承载工程工具、小型设备及材料，适用于建筑工地、道路施工现场的工具转运与临时存储。
• 市政维护作业工具保障：车辆外廓尺寸8420×2550×3600mm，内部空间可布置工具柜、设备架，用于市政道路维护、绿化养护等作业中工具及物料的随车运输与现场取用。
• 电力/通信工程现场作业支持：可选装B6.2NS6B230（169kW/229PS）等发动机，动力满足复杂路况行驶；专用装置可存放电力检修工具、通信设备，为野外作业提供工具与设备运输保障。
• 应急抢修工具与物资运输：总质量12400kg，整备质量12010kg，具备一定的装载余量，上装专用装置可快速取放抢修工具、备件及应急物资，适用于应急抢修队伍的装备运输。

07 / 产品核心优势

• 1. 东风天锦底盘承载可靠：采用EQ1185DJ9CDF底盘，总质量12400kg，轴距4700mm，底盘结构成熟，为专用装置提供稳定承载平台。
• 2. 多款东风康明斯发动机可选：可选B6.2NS6B230（169kW/229PS）、B6.2NS6B260（191kW/259PS）、D4.5NS6B240（176kW/239PS）、B6.2NS6B320（235kW/319PS）发动机，排量覆盖4500ml与6200ml，满足不同动力需求。
• 3. 专用装置适配工具车作业需求：上装为专用装置，针对工具运输与工程作业场景设计，便于工具、设备的存放与取用，提升现场作业效率。
• 4. 整车尺寸与轴距匹配：外廓尺寸8420×2550×3600mm（或8420×2500×3600mm、8420×2550×3360mm），轴距4700mm，兼顾行驶稳定性与上装作业空间，适应多种道路条件。
• 5. 公告参数完整，合规上装：车辆在工信部第371批公告中登记，公告型号CLW5120XGJADY，车辆类型为工具车，上装专用装置与底盘匹配经过公告备案。

08 / 操作与保养

• 1. 作业前检查专用装置：作业前检查专用装置各连接部位是否紧固，工具柜、设备架锁止机构是否可靠，确保行驶及作业过程中工具设备不发生位移。
• 2. 底盘日常检查：按EQ1185DJ9CDF底盘维护要求，检查发动机机油、冷却液、制动系统及轮胎气压，确保底盘处于正常行驶状态。
• 3. 专用装置清洁与润滑：定期清洁专用装置表面及内部空间，对活动部件（如滑轨、铰链、锁扣）进行润滑，保持操作灵活。
• 4. 电气系统检查：检查专用装置附属电气线路、照明及控制开关是否正常，避免线路磨损或短路，确保作业用电安全。
• 5. 长期停放维护：车辆长期停放时，应停放在干燥通风处，定期启动发动机运行，检查专用装置有无锈蚀，必要时进行防锈处理。

09 / 产品常见 FAQ

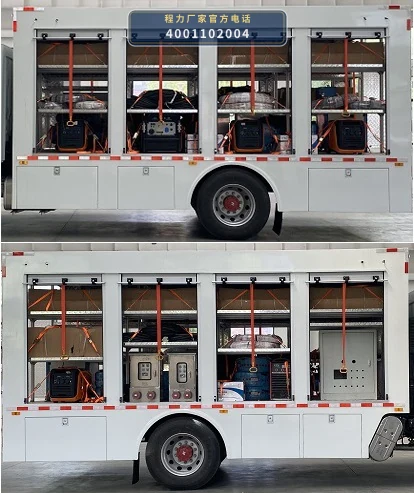

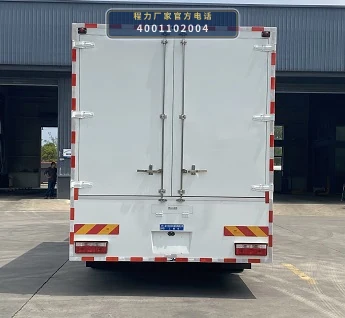

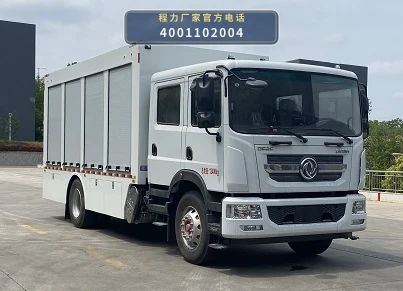

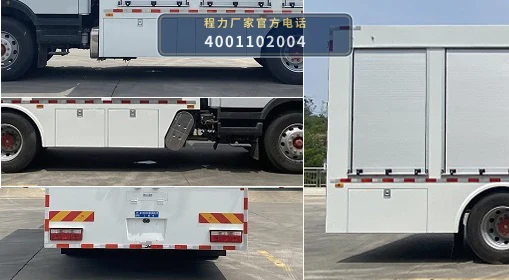

10 / 图片资料与展示
