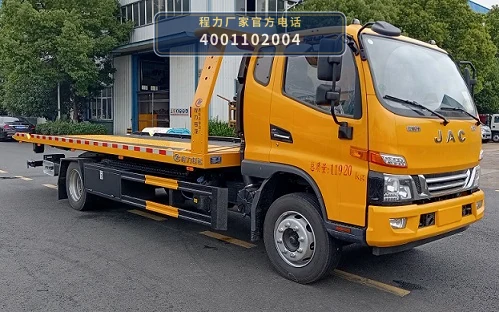

CLW5120TQZCDP型江淮清障车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5120TQZCDP型江淮清障车以HFC1121P31K1C6ZS底盘为动力平台，发动机（D30TCIF2、Q28-156E60、B4.0NS6B170、HFC4DE2-2E或YCY30170-61）通过取力器驱动液压系统，将动力传递至液压泵，为清障作业装置提供液压动力。底盘总质量11920kg，整备质量7600kg，轴距覆盖3845mm、4200mm、4550mm、4700mm多种规格，适应不同作业需求。

作业时，液压泵将液压油输送至多路阀，操作人员通过控制阀组操纵液压油缸，驱动托举臂、牵引绞盘等执行机构完成托举、牵引动作。清障车通过托举装置将故障或事故车辆的前轴或后轴托起，或通过牵引绞盘钢丝绳连接被拖车辆，实现拖移。液压系统配备溢流阀、平衡阀等安全装置，确保作业过程平稳可控。

完成清障作业后，操作人员将托举臂、牵引装置复位，液压系统卸荷，车辆恢复行驶状态。底盘采用江淮HFC1121P31K1C6ZS，配备ABS防抱死系统，保障行驶安全。上装液压系统与底盘取力器匹配，确保作业时动力输出稳定。

06 / 适用作业场景

• 道路交通事故车辆清障：CLW5120TQZCDP型清障车总质量11920kg，整备质量7600kg，可对城市道路、高速公路上的故障或事故车辆进行托举和拖移，快速恢复交通。多种轴距（3845-4700mm）和发动机配置（115-125kW）适应不同路况和负载需求。
• 城市道路违章车辆拖移：该车适用于城市管理中对违章停放、故障车辆的拖移作业。紧凑的外廓尺寸（长7574-8830mm，宽2550mm，高2440mm）便于在城区道路通行，液压托举装置可快速处理小型车辆。
• 高速公路应急救援：CLW5120TQZCDP型清障车可配备牵引绞盘，对高速公路上的事故车辆进行牵引救援。发动机功率115-125kW，提供充足的动力储备，确保在坡道、弯道等复杂路况下的救援能力。
• 停车场及物流园区车辆调度：该车可用于停车场、物流园区内故障车辆的移位和调度。总质量11920kg，整备质量7600kg，托举能力满足常见乘用车和轻型商用车的转移需求。

07 / 产品核心优势

• 多发动机配置适应不同需求：1. CLW5120TQZCDP型清障车提供云内D30TCIF2（120kW/163PS）、全柴Q28-156E60（115kW/156PS）、康明斯B4.0NS6B170（125kW/170PS）、康明斯HFC4DE2-2E（117kW/159PS）、玉柴YCY30170-61（125kW/170PS）五款发动机选择，用户可根据动力需求、燃油经济性和维护便利性灵活选型。
• 多种轴距覆盖不同作业场景：2. 轴距覆盖3845mm、4200mm、4550mm、4700mm四种规格，对应不同外廓长度（7574-8830mm），可适应城市狭窄道路、高速公路等不同作业环境，提升车辆通过性和作业灵活性。
• 总质量与整备质量合理匹配：3. 总质量11920kg，整备质量7600kg，有效载荷能力满足清障作业中托举、牵引设备的搭载需求，同时支持底盘行驶稳定性。
• 江淮底盘可靠性：4. 采用江淮HFC1121P31K1C6ZS二类底盘，配备ABS防抱死系统，底盘成熟可靠，售后服务网络覆盖广泛，降低用户维护成本。
• 液压系统高效作业：5. 上装液压系统由取力器驱动，通过多路阀控制托举臂和牵引绞盘，操作简便，响应迅速，提升清障作业效率。液压系统配备安全阀，保障作业安全。

08 / 操作与保养

• 液压系统检查：1. 作业前检查液压油油位是否在标尺范围内，液压油是否清洁；检查液压泵、多路阀、油缸及管路接头有无渗漏；检查取力器结合与分离是否顺畅。每500小时或半年更换液压油及滤芯。
• 托举与牵引装置检查：2. 每日作业前检查托举臂、牵引绞盘钢丝绳、吊钩及销轴磨损情况，钢丝绳断丝超标应立即更换；检查托举臂液压油缸活塞杆有无划伤，销轴润滑是否良好，按规定加注润滑脂。
• 底盘与取力器维护：3. 按照江淮HFC1121P31K1C6ZS底盘保养手册定期更换机油、机滤、空滤；检查取力器与变速箱连接螺栓紧固情况，取力器齿轮油每2000小时更换。
• 制动与轮胎检查：4. 定期检查ABS系统工作状态，制动管路有无泄漏；轮胎气压及磨损情况，轮胎规格按公告配置，磨损至极限标记时更换。
• 长期停放维护：5. 长期停放时，应每月启动发动机运行一次，操作液压系统各动作数次，防止油封老化；托举臂应收回至运输状态，钢丝绳涂抹防锈油。
