CLW5110ZXXCDP型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5110ZXXCDP型车厢可卸式垃圾车以EQ1116GL6DJ1底盘为动力平台，发动机YCY30165-60通过取力器驱动液压系统。整车总质量11200kg，整备质量5150kg，额定载质量5855kg，外形尺寸6500x2350x2550mm，轴距3600mm，公告批次386。

作业时，液压油泵将发动机机械能转化为液压能，通过多路阀控制液压油缸动作。拉臂钩总成在液压缸驱动下完成对垃圾箱体的钩取、提升和放卸动作，实现车厢可卸式转运功能。

垃圾箱体经拉臂钩锁定于底盘车架上，运输过程中箱体与底盘可靠固定。到达转运站或处置场后，液压拉臂钩将箱体平稳卸下，底盘可换装另一空箱继续作业，实现一车多箱的循环转运模式。

该车适用于生活垃圾收集转运环节，通过拉臂钩液压系统完成箱体的装卸与运输，公告用途为车厢可卸式垃圾车。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5110ZXXCDP型车厢可卸式垃圾车总质量11200kg，额定载质量5855kg，轴距3600mm，外形尺寸6500x2350x2550mm，适合在居民小区内进行生活垃圾箱体的收集与转运作业，拉臂钩系统可快速完成箱体装卸。
• 城区垃圾转运站箱体周转：该车采用车厢可卸式结构，可在城区垃圾转运站与处置场之间进行垃圾箱体的循环周转运输。底盘EQ1116GL6DJ1配合YCY30165-60发动机，满足城区道路运输需求，一车可配多箱交替作业。
• 街道环卫垃圾收集点清运：整车外形尺寸6500x2350x2550mm，轴距3600mm，机动性适合街道环卫作业场景。拉臂钩液压系统可将收集点满载垃圾箱体钩装上车，运往转运站后卸箱，再换装空箱返回收集点。
• 商业区及公共场所垃圾箱体转运：额定载质量5855kg，可承载标准垃圾箱体进行商业区、公园等公共场所的垃圾收集转运。车厢可卸式设计使箱体装卸不依赖外部起重设备，单车即可完成钩箱、运输、卸箱全流程。
• 城乡结合部垃圾集中收运：该车总质量11200kg，搭载YCY30165-60发动机，适合城乡结合部道路条件下的垃圾集中收运作业。通过拉臂钩系统实现箱体的快速更换，提高收运效率。

07 / 产品核心优势

• 1. 车厢可卸式设计，一车多箱循环作业：CLW5110ZXXCDP型车厢可卸式垃圾车采用拉臂钩液压系统，可在底盘上完成垃圾箱体的钩装、运输和卸放。一辆底盘可匹配多个垃圾箱体交替使用，减少车辆等待时间，提升转运效率。
• 2. 总质量11200kg，额定载质量5855kg，承载能力明确：公告参数显示该车总质量11200kg，整备质量5150kg，额定载质量5855kg，可满足生活垃圾箱体的日常转运承载需求，适合城区及近郊垃圾收运作业。
• 3. EQ1116GL6DJ1底盘，轴距3600mm，机动性适配城区道路：采用EQ1116GL6DJ1底盘，轴距3600mm，外形尺寸6500x2350x2550mm，在城区街道和小区道路具有较好的通过性，便于在垃圾收集点与转运站之间往返作业。
• 4. YCY30165-60发动机，动力匹配垃圾转运工况：搭载YCY30165-60发动机，为液压拉臂钩系统和底盘行驶提供动力。发动机与取力器配合驱动液压油泵，满足箱体钩装和卸放作业的动力需求。
• 5. 液压拉臂钩系统，箱体装卸操作集中控制：上装核心为液压拉臂钩总成，通过多路阀集中控制液压油缸动作，完成箱体的钩取、提升、锁定和卸放。操作流程清晰，箱体与底盘锁定可靠，运输过程中箱体固定稳定。

08 / 操作与保养

• 1. 作业前检查液压拉臂钩及锁紧机构：作业前检查CLW5110ZXXCDP型车厢可卸式垃圾车的液压拉臂钩总成，确认拉臂、抓钩、锁紧销等部件无变形、裂纹或过度磨损。检查液压油缸活塞杆表面有无拉伤，各铰接点润滑是否充分。确认箱体锁紧机构处于可靠锁定状态。
• 2. 检查液压系统油泵、多路阀及管路：检查液压油泵工作状态，查看多路阀操纵手柄动作是否灵活、回位是否准确。检查液压管路及接头有无渗漏，液压油箱油位是否在标定范围内。若油液出现乳化或杂质过多，应及时更换液压油并清洗滤芯。
• 3. 箱体钩装作业时保持底盘停放稳定：进行箱体钩装或卸放作业时，应将EQ1116GL6DJ1底盘停放在平整坚实地面，拉紧驻车制动。操作多路阀控制拉臂钩缓慢动作，避免急升急降造成箱体晃动或液压系统冲击。确认箱体完全落座并锁紧后方可行驶。
• 4. 定期检查取力器及传动连接：定期检查取力器与变速箱的啮合状态，查看取力器输出轴与液压油泵的连接是否可靠。作业结束后应及时脱开取力器，避免行驶中取力器意外结合。检查取力器操纵机构是否灵活可靠。
• 5. 液压油缸及密封件维护：定期检查拉臂钩液压油缸的密封状态，观察活塞杆处有无渗油。若发现密封件老化或损坏，应及时更换。检查油缸销轴及关节轴承的磨损情况，必要时加注润滑脂。
• 6. 箱体及底盘日常检查：定期检查垃圾箱体焊缝有无开裂，箱体底部与底盘接触面有无异常磨损。检查底盘车架与拉臂钩支座的连接螺栓是否紧固。按底盘EQ1116GL6DJ1保养要求对发动机YCY30165-60进行定期维护，包括机油、滤芯更换等。

09 / 产品常见 FAQ

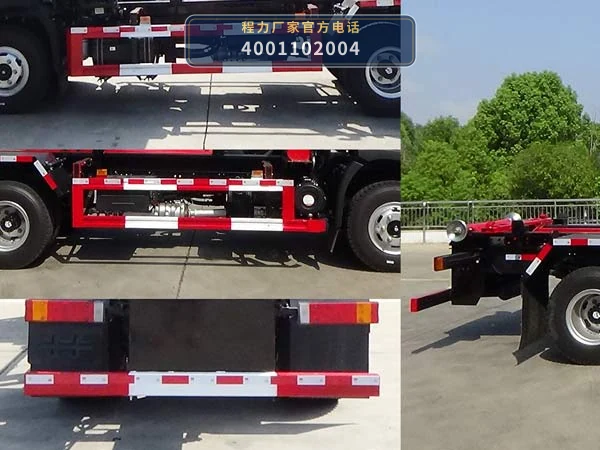

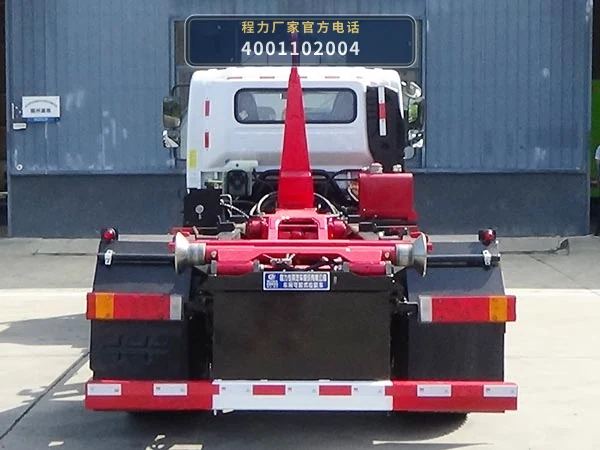

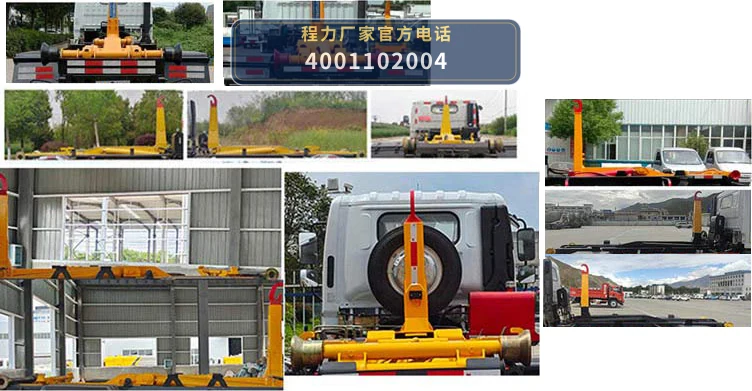

10 / 图片资料与展示
