CLW5071ZXXBSK型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5071ZXXBSK型车厢可卸式垃圾车以LZ1071L2ACT底盘为动力平台，发动机通过取力器驱动液压系统工作。公告总质量7360kg，轴距3360mm，外形尺寸5550×2090×2300mm，整车结构围绕车厢可卸式（钩臂）作业方式布置，底盘承载与液压举升动作协同完成箱体装卸。

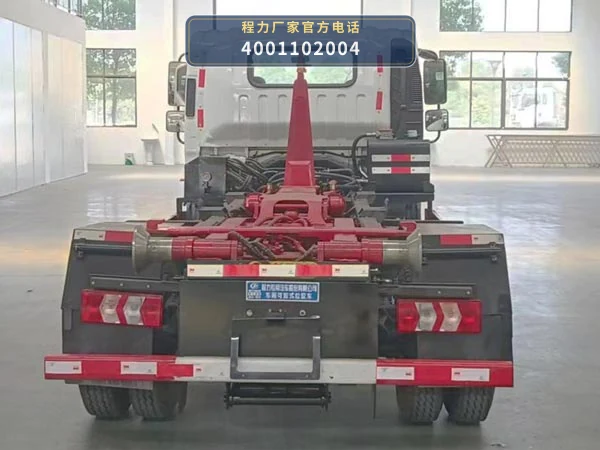

作业时，液压系统驱动钩臂机构完成对垃圾箱体的钩挂、举升与卸放动作：钩臂将箱体拉上底盘并锁定到位，运输至转运站或处置点后，钩臂举升箱体使其沿导轨后移卸下，实现箱体与底盘车分离，底盘车可继续周转其他箱体。

该车公告可匹配YCY30165-60、YCY24120-60、YCY24140-60、YCY24155-61A、YCF25160-66、YCY25180-66等多款发动机，不同发动机配置对应不同动力输出，用户可根据作业负载与路况选择匹配的动力方案。

整车通过液压控制阀组操作钩臂动作，箱体装卸过程由液压缸执行，操作人员在驾驶室或车侧控制阀处完成动作控制，减少人工搬运环节，适配生活垃圾收集转运中箱体频繁周转的作业需求。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5071ZXXBSK型车厢可卸式垃圾车总质量7360kg、轴距3360mm，外形尺寸5550×2090×2300mm，适合在居民小区内进行生活垃圾箱体的收集与转运，钩臂机构可将小区内装满垃圾的箱体拉上底盘运往转运站，再将空箱放回原位，减少垃圾在小区内的停留时间。
• 垃圾中转站箱体周转：在垃圾中转站场景中，该车可利用车厢可卸式结构实现箱体的快速更换与周转：将中转站内已装满的垃圾箱体钩挂上车运往处置场，同时将空箱体运回中转站，一车可服务多个箱体点位，提升中转站箱体周转效率。
• 城市街道垃圾收集点清运：该车外形尺寸5550×2090×2300mm，轴距3360mm，可在城市街道垃圾收集点之间进行箱体清运作业，钩臂式上装对箱体放置位置要求相对灵活，适合收集点分散、需要多点位循环清运的作业模式。
• 乡镇及农村垃圾收运：总质量7360kg的蓝牌/黄牌吨位区间，配合多款发动机可选，CLW5071ZXXBSK型车厢可卸式垃圾车可用于乡镇及农村地区生活垃圾的集中收运，将各村收集点的箱体统一运往乡镇转运站或处置点。
• 环卫作业箱体转运配套：该车可作为环卫作业体系中的箱体转运配套车辆，与固定式垃圾箱、移动式垃圾箱配合使用，通过钩臂机构完成箱体的装卸与运输，适用于需要箱体循环周转的环卫作业场景。

07 / 产品核心优势

• 1. 车厢可卸式结构，一车多箱提升周转效率：CLW5071ZXXBSK型车厢可卸式垃圾车采用钩臂式上装结构，底盘车可与多个垃圾箱体配合使用，运输箱体至目的地后卸下箱体即可返回装载下一箱体，减少车辆等待卸料时间，适合箱体周转频繁的垃圾收运作业。
• 2. 总质量7360kg，吨位匹配城市收运需求：公告总质量7360kg，整备质量3700/3380kg，额定载质量3465/3785kg，吨位处于城市生活垃圾收运常用区间，既能满足日常收运装载需求，又便于在城市道路和小区内通行作业。
• 3. 轴距3360mm，兼顾承载与通过性：轴距3360mm，配合5550×2090×2300mm的外形尺寸，在城市街道、居民小区等作业环境中具备较好的转弯与通过能力，同时支持底盘对箱体载荷的承载稳定性。
• 4. 多款发动机可选，动力匹配灵活：公告可匹配YCY30165-60、YCY24120-60、YCY24140-60、YCY24155-61A、YCF25160-66、YCY25180-66等多款发动机，用户可根据作业负载、路况条件和当地排放要求选择匹配的动力配置。
• 5. 液压钩臂作业，减少人工搬运环节：上装采用液压钩臂机构完成箱体的钩挂、举升与卸放，箱体装卸由液压系统执行，操作人员通过控制阀组完成动作控制，降低箱体搬运过程中的人工劳动强度。

08 / 操作与保养

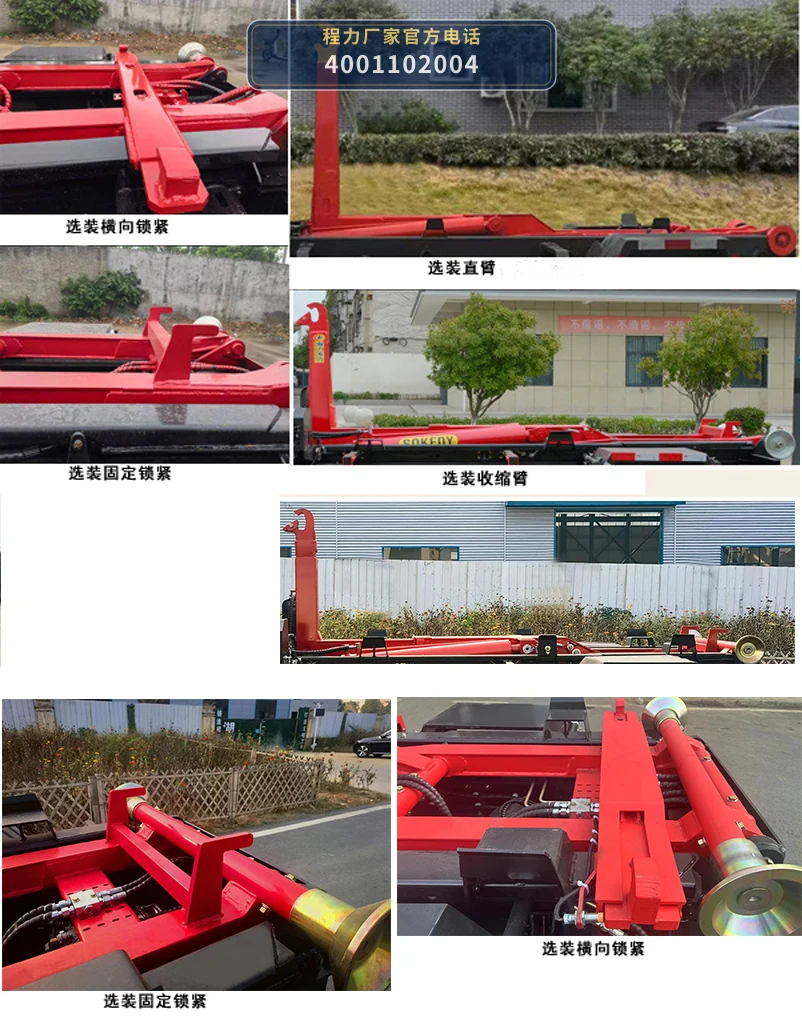

• 1. 作业前检查液压钩臂与锁紧机构：作业前检查CLW5071ZXXBSK型车厢可卸式垃圾车的液压钩臂、钩头、锁紧装置是否完好，确认钩臂动作范围内无人员和障碍物，检查箱体吊环或钩挂部位是否牢固可靠，避免作业中箱体脱钩。
• 2. 检查液压系统油位与管路密封：定期检查液压油箱油位是否在正常范围，检查液压泵、控制阀、油缸及管路接头有无渗漏，发现渗漏应及时处理；液压油按使用情况定期更换，保持液压系统清洁。
• 3. 检查取力器与传动连接：检查取力器与变速箱的连接是否可靠，取力器工作时有无异常噪音或振动，确保发动机动力能正常传递至液压泵，取力器操作应按底盘和上装使用说明执行。
• 4. 检查底盘与轮胎状态：该车采用LZ1071L2ACT底盘，总质量7360kg，作业前检查轮胎气压和磨损情况，检查制动、转向、灯光等底盘安全部件，确保车辆在满载箱体运输时的行驶安全。
• 5. 定期检查箱体与导轨配合部位：定期检查垃圾箱体底部导轨、滚轮与底盘承载面的配合情况，清理导轨上的杂物和积垢，保持箱体装卸顺畅；检查箱体有无变形、开裂，发现损坏应及时修复或更换。
• 6. 长期停放与季节性维护：车辆长期停放时，应将钩臂和箱体卸下或置于安全位置，对液压油缸活塞杆外露部分做防锈处理；冬季低温环境下应选用适配的液压油，启动后先低速运行液压系统预热再投入作业。
