CLW5070ZXXD6型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5070ZXXD6型车厢可卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款可选）通过取力器驱动液压系统。整车总质量7360kg，整备质量3110kg，轴距覆盖2700mm、2950mm、3300mm、3600mm、3800mm、2800mm等多组规格，公告外形尺寸为5350/5335×2000×2250/2350mm。

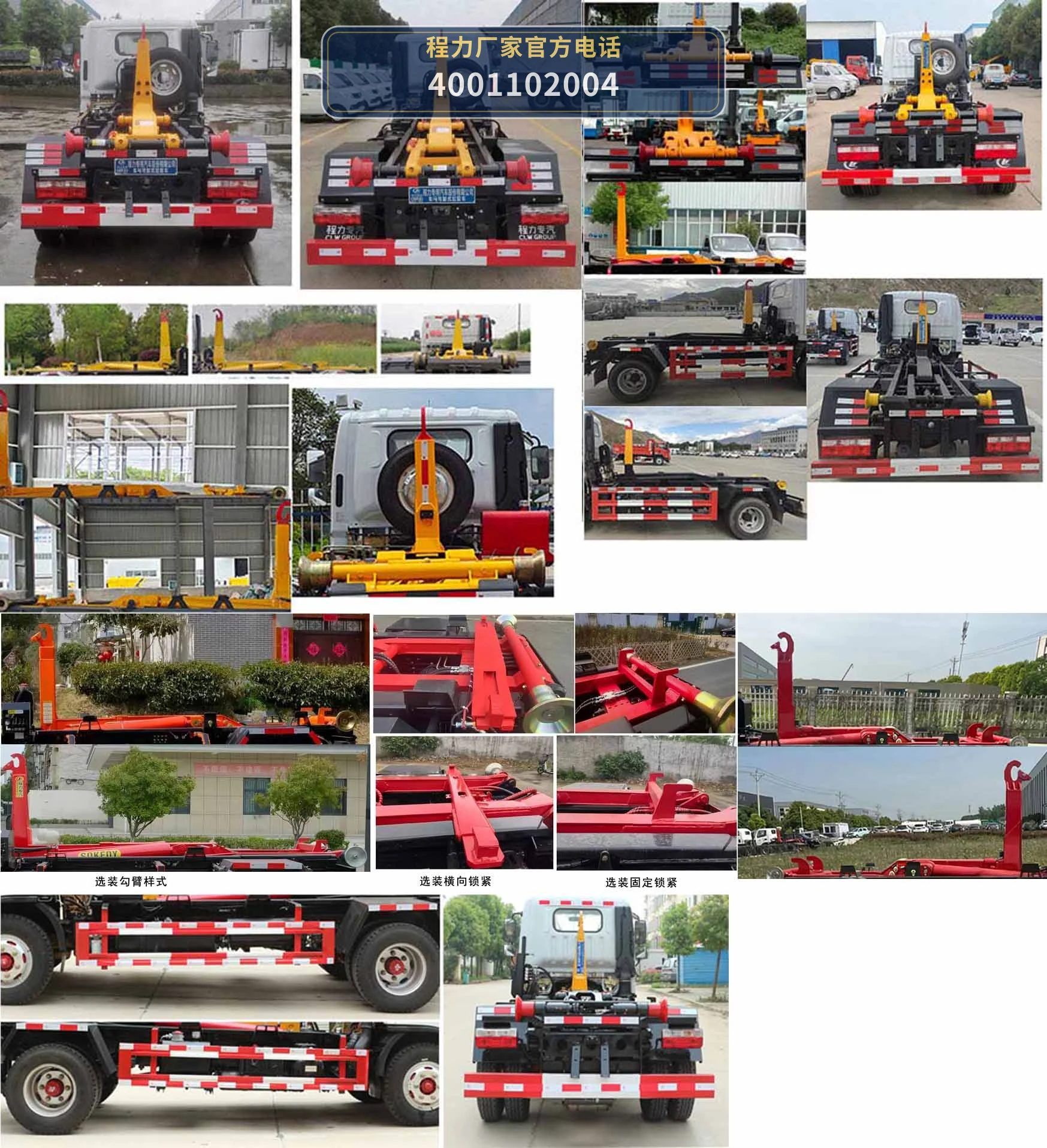

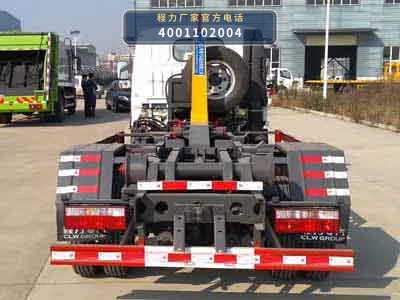

作业时，液压系统驱动钩臂机构完成对垃圾箱体的抓取、提升与装车动作。钩臂通过液压油缸伸缩实现箱体拉拽上车，箱体沿底盘导轨滑移至承载位置后由锁紧装置固定，完成箱体装载。

卸料时，液压系统控制钩臂反向动作，将箱体从底盘上平稳推卸至地面或转运站指定位置。整个作业过程由液压阀组控制钩臂的伸缩、升降与锁紧动作，实现箱体的自装自卸与循环周转。

该车通过“一车多箱”的箱体周转模式，配合压缩箱体使用，可在垃圾收集点与转运站之间完成生活垃圾的收集、压缩与转运衔接作业。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5070ZXXD6型车厢可卸式垃圾车总质量7360kg，轴距覆盖2700mm至3800mm多组规格，可匹配不同小区道路通行条件。配合压缩箱体在小区垃圾收集点完成箱体放置与周转，将收集的生活垃圾运往转运站或处理场。
• 垃圾转运站箱体周转：该车采用车厢可卸式结构，可在转运站内完成垃圾箱体的装车、运输与卸放，实现箱体在收集点与转运站之间的循环周转，减少垃圾二次倒运环节。
• 城市街道环卫保洁垃圾清运：整车外形尺寸5350/5335×2000×2250/2350mm，可在城市街道及社区道路开展生活垃圾收集清运作业，配合钩臂机构完成箱体的快速装卸。
• 商业区与公共场所垃圾收集：适用于商业街区、学校、医院等公共场所的垃圾收集转运，通过箱体周转模式实现垃圾的集中收集与转运，减少作业车辆在敏感区域的停留时间。

07 / 产品核心优势

• 1. 一车多箱周转模式，提升转运效率：CLW5070ZXXD6型车厢可卸式垃圾车采用车厢可卸式结构，一台底盘可配套多个垃圾箱体循环使用，在收集点与转运站之间实现箱体周转，减少车辆等待时间。
• 2. 多轴距规格可选，适应不同道路条件：公告轴距覆盖2700mm、2950mm、3300mm、3600mm、3800mm、2800mm等多组规格，可根据作业道路宽度、转弯空间和承载需求匹配轴距配置。
• 3. 多款发动机匹配，满足不同动力需求：公告匹配CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款发动机，可根据作业负载和路况选择适配动力配置。
• 4. 液压钩臂作业系统，装卸动作平稳：上装采用液压钩臂机构，通过液压油缸驱动完成箱体的抓取、提升、装车与推卸动作，液压阀组控制各动作顺序，箱体装卸过程平稳可控。
• 5. 总质量7360kg，整备质量3110kg，装载余量合理：整车总质量7360kg，整备质量3110kg，在同类车型中整备质量适中，可为箱体及垃圾装载保留合理的合法载质量空间。

08 / 操作与保养

• 1. 作业前检查液压钩臂及锁紧装置：作业前检查CLW5070ZXXD6型车厢可卸式垃圾车的液压钩臂、抓钩、锁紧装置是否完好，确认液压油缸无渗漏、油管接头无松动，箱体锁紧机构处于正常状态。
• 2. 检查液压系统油位与阀组：定期检查液压油箱油位，确保液压油在标定范围内；检查液压阀组、油泵及管路连接处有无渗漏，发现渗漏及时处理。
• 3. 作业中保持底盘停放稳定：进行箱体装卸作业时，应将EQ1075SJ3CDF底盘停放在平整坚实地面，拉紧手刹，必要时使用驻车制动，确保钩臂作业过程中车辆稳定。
• 4. 定期检查箱体导轨与滚轮：定期检查底盘导轨及箱体滚轮的磨损情况，清理导轨表面杂物，保持箱体在导轨上滑动顺畅，避免因卡滞造成钩臂负荷过大。
• 5. 定期更换液压油及滤芯：按使用情况定期更换液压油和液压滤芯，保持液压系统清洁，防止杂质进入阀组和油缸造成动作异常。
• 6. 长期停用时的维护：车辆长期停用时，应将钩臂和箱体锁紧装置复位，对液压油缸活塞杆外露部分涂抹防锈油脂，定期启动发动机运转液压系统，保持各动作机构灵活。
