CLW5070TQZB6型福田奥铃清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070TQZB6型福田奥铃清障车以福田奥铃BJ1075VEJD6-F3底盘为动力平台，发动机可匹配F2.8NS6B131、D30TCIF1、F2.8NS6B150、F2.8NS6B156、F3.8NS6B156、D25TCIF1、4F25TC3、4F25TC、4F25TC26等多款机型。车辆总质量7355kg，轴距3360mm，外形尺寸为6650/7050×2300×2320mm，整车采用二类底盘加装清障上装的结构形式，发动机动力经传动系统输出，为清障作业和道路行驶提供动力。

清障作业时，清障上装的托举机构、牵引绞盘和液压系统协同工作。液压油泵由底盘取力或独立动力驱动，将液压油经控制阀组输送至托举臂油缸、绞盘马达等执行元件，实现托举臂的升降、伸缩和绞盘钢丝绳的收放，从而完成对故障车辆或事故车辆的托举、牵引和拖移。

被托举车辆的前轮或后轮由托举臂托起，通过托举臂上的固定装置限位，使被拖车辆与清障车形成刚性或半刚性连接，再由清障车牵引行驶至指定地点。作业过程中液压系统通过溢流阀、平衡阀等控制元件保持压力稳定，托举臂和绞盘的动作由操作手柄或控制阀集中操作，实现清障拖移作业的连续完成。

06 / 适用作业场景

• 城市道路故障车辆清障拖移：CLW5070TQZB6型清障车总质量7355kg、轴距3360mm，车身长度6650/7050mm，适合在城市道路、主干道和支路对故障轿车、轻型客车等车辆进行托举拖移，将其转移至维修点或指定停放地点，恢复道路通行。
• 交通事故车辆快速转移：在交通事故现场，该清障车可利用托举机构和牵引绞盘对事故车辆进行托举、牵引，将受损车辆拖离事故路段，减少对交通流的影响。整车外形宽度2300mm、高度2320mm，可在常规城市道路条件下通行作业。
• 高速公路及国省道救援清障：该车可匹配F2.8NS6B131、D30TCIF1、F2.8NS6B150、F2.8NS6B156、F3.8NS6B156等多款发动机，动力配置可根据使用需求选择，适用于高速公路、国省道等场景下的故障车辆和事故车辆清障救援作业。
• 停车场及车辆集中区域车辆调度：在停车场、车辆集中停放区域，该清障车可对违停车辆、故障车辆进行托举移位，配合场地管理方完成车辆调度和清理作业。轴距3360mm的底盘布置使车辆在场地内具备一定的机动性。
• 汽车维修与报废车辆转运：该清障车可用于汽车维修企业、报废汽车回收企业等场所的车辆转运作业，将待修车辆、报废车辆托举牵引至指定工位或存放区域，减少人工推运环节。

07 / 产品核心优势

• 1. 福田奥铃底盘平台，总质量7355kg：CLW5070TQZB6型清障车采用福田奥铃BJ1075VEJD6-F3底盘，总质量7355kg，轴距3360mm，底盘承载能力与清障上装匹配，适合中小型车辆的清障拖移作业需求。
• 2. 多款发动机可选，适配不同动力需求：该车型可匹配F2.8NS6B131、D30TCIF1、F2.8NS6B150、F2.8NS6B156、F3.8NS6B156、D25TCIF1、4F25TC3、4F25TC、4F25TC26等多款发动机，用户可根据使用场景和当地排放要求选择相应动力配置。
• 3. 环保状态标记为是，满足排放管理要求：公告信息显示该车型环保状态标记为是，发动机排放配置可按照公告对应机型执行，适合对车辆排放状态有要求的地区使用。
• 4. 外形尺寸适配城市道路作业：整车外形尺寸为6650/7050×2300×2320mm，宽度2300mm、高度2320mm，在城市道路和常规作业场地中具备较好的通过性，便于在故障现场和事故路段开展清障作业。
• 5. 清障上装与底盘一体化匹配：清障上装的托举机构、牵引绞盘和液压系统与福田奥铃底盘进行匹配布置，托举臂、绞盘和控制阀组集中布置，操作集中，便于清障拖移作业的连续完成。

08 / 操作与保养

• 1. 作业前检查液压系统与托举机构：作业前检查CLW5070TQZB6型清障车的液压油泵、控制阀组、液压油缸和液压管路，确认无渗漏、油位正常；检查托举臂、托举臂固定装置和牵引绞盘钢丝绳，确认钢丝绳无断丝、压扁等异常，托举臂动作灵活。
• 2. 作业中保持底盘停放稳定：清障作业时，将福田奥铃BJ1075VEJD6-F3底盘停放在坚实平整地面，拉紧驻车制动，必要时在车轮下加装垫块；操作托举臂和绞盘时保持动作平稳，避免急升急降，托举被拖车辆时确认托举位置和固定装置到位。
• 3. 定期检查绞盘与钢丝绳：定期检查牵引绞盘的固定螺栓、绞盘马达和钢丝绳排列情况，钢丝绳使用后应清洁并涂抹防锈油；发现钢丝绳断丝、锈蚀或变形时应及时更换，绞盘离合器、制动器应动作可靠。
• 4. 液压油与滤芯定期更换：按照使用情况定期检查液压油油质和油量，液压油出现乳化、变色或杂质增多时应更换；液压系统滤芯应按保养周期更换，更换时注意清洁加油口和滤芯座周围，防止杂质进入液压系统。
• 5. 底盘与上装连接部位定期紧固：定期检查清障上装与福田奥铃底盘副车架、连接支架的紧固螺栓，检查托举臂销轴、油缸销轴等部位的磨损情况，按需加注润滑脂；检查控制阀组、操作手柄的动作是否顺畅，发现卡滞及时处理。
• 6. 长期停放与作业后维护：车辆长期停放时，应将托举臂收回至行驶位置，绞盘钢丝绳张紧适度，液压系统各操作阀置于中位；作业完成后清洁托举臂、绞盘和车身，检查各部位有无磕碰变形，保持车辆处于可随时出车状态。

09 / 产品常见 FAQ

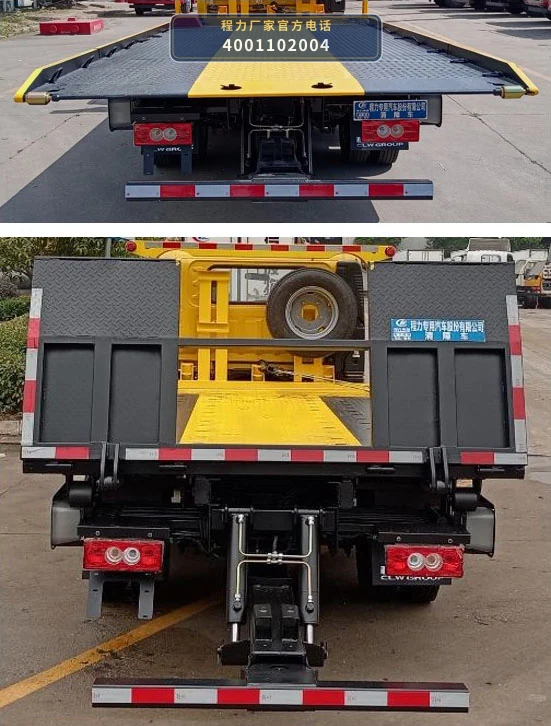

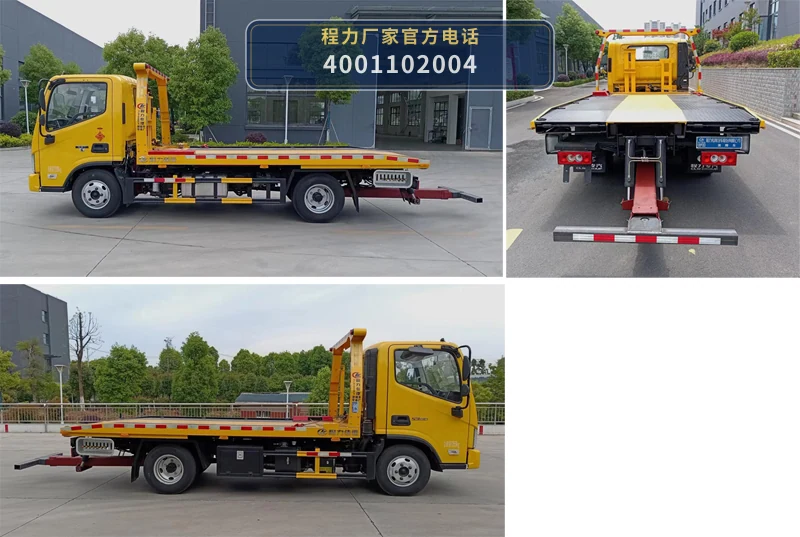

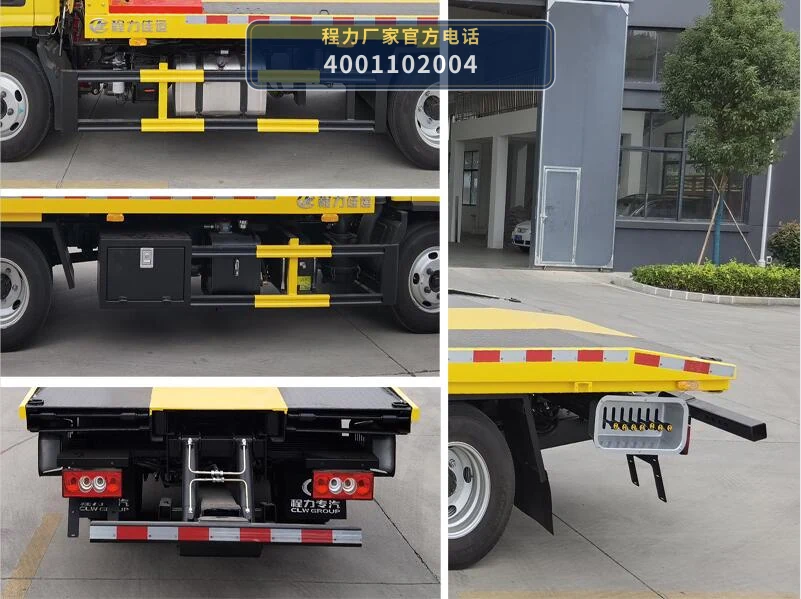

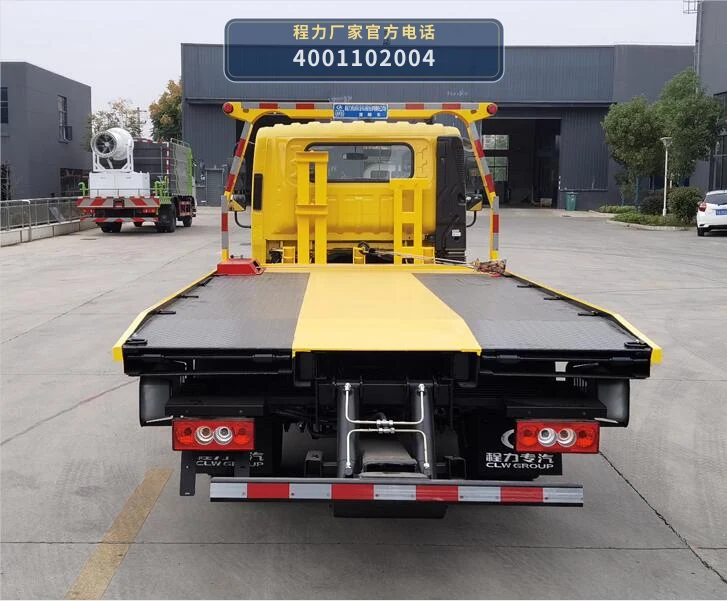

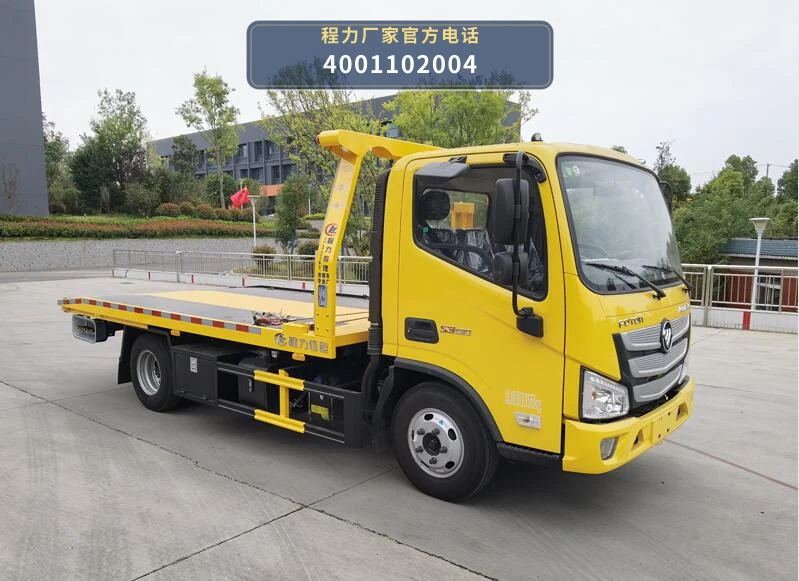

10 / 图片资料与展示
