CLW5041ZZZBHJ型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

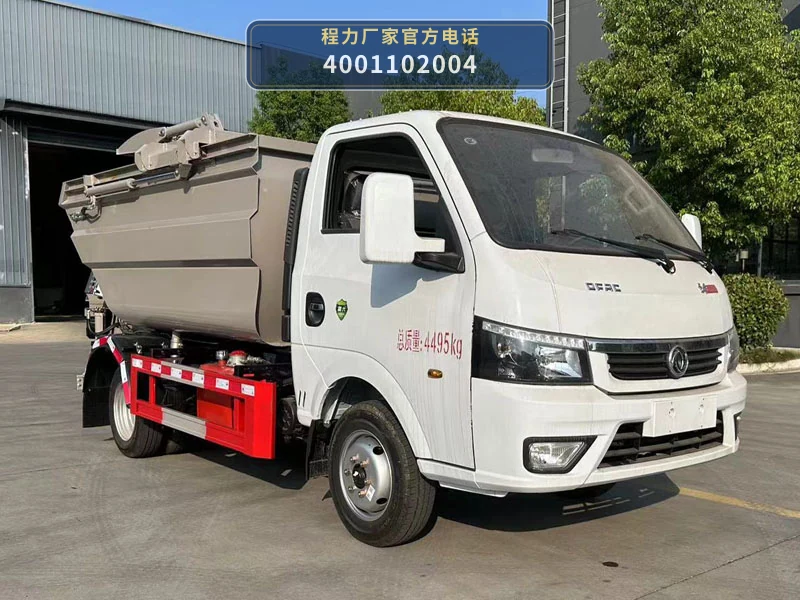

CLW5041ZZZBHJ型自装卸式垃圾车以东风EQ1045SJ16DC底盘为动力平台，发动机（Q23-95E60或Q23A-110E60）通过取力器驱动液压系统，为钩臂机构提供动力。底盘总质量4495kg，轴距2800mm，整车外形尺寸5320×1920×2300mm，整备质量3170kg，额定载质量1195kg，适合在城区及乡镇道路开展生活垃圾收集转运作业。

作业时，液压油泵将发动机机械能转化为液压能，通过多路换向阀控制液压油缸动作，驱动钩臂完成垃圾箱的钩取、举升、倾斜卸料和回放。空箱放置到位后，钩臂收回，车辆可驶往下一收集点。垃圾箱装满后，钩臂将箱体钩起并拉至底盘副车架上锁定，转运至处理场后，钩臂举升箱体倾斜卸料，完成一次自装卸循环。

该车公告用途为自装卸式垃圾车，上装核心为液压钩臂机构，通过液压油缸的伸缩实现箱体的自装自卸，无需人工搬运箱体。整车总质量4495kg，额定载质量1195kg，适合匹配小型垃圾收集箱，服务社区、街道等垃圾收集点至转运站的短途驳运。

06 / 适用作业场景

• 社区与街道生活垃圾收集：CLW5041ZZZBHJ型自装卸式垃圾车额定载质量1195kg，轴距2800mm，整车长度5320mm，机动性适合在居民社区、背街小巷等狭窄道路通行，配合小型垃圾箱完成日常生活垃圾的收集与短途转运。
• 乡镇垃圾中转站箱体周转：该车采用钩臂式自装卸机构，可对匹配的垃圾箱体进行钩取、转运和卸料，适合乡镇垃圾中转站与处理场之间的箱体周转，减少箱体二次搬运。总质量4495kg，合规承载1195kg，满足小型中转站日常周转需求。
• 商业街区与农贸市场垃圾清运：整车高度2300mm，宽度1920mm，可进入商业街区、农贸市场周边道路作业。钩臂机构可快速更换垃圾箱，缩短收集点停留时间，适合垃圾产生量较集中的场所定时清运。
• 物业与厂区垃圾收集转运：对于物业小区、厂区等内部垃圾收集点，该车可利用钩臂自装卸功能完成箱体的放置与回收，额定载质量1195kg，适合中小型垃圾箱的日常转运，减少人工搬运环节。

07 / 产品核心优势

• 1. 钩臂自装卸结构，减少人工搬运：CLW5041ZZZBHJ型自装卸式垃圾车采用液压钩臂机构，通过液压油缸驱动完成垃圾箱的钩取、举升和卸料，箱体装卸由液压系统执行，降低操作人员劳动强度。
• 2. 紧凑车身尺寸，适应狭窄街巷：整车外形尺寸5320×1920×2300mm，轴距2800mm，车身长度和宽度适合在社区道路、背街小巷等受限空间通行和作业，转弯和停靠相对灵活。
• 3. 总质量4495kg，合规承载1195kg：公告总质量4495kg，整备质量3170kg，额定载质量1195kg，承载能力与小型垃圾收集箱匹配，适合社区和乡镇日常垃圾收集转运的载重需求。
• 4. 双发动机配置可选：公告涵盖Q23-95E60（70kW/95PS）和Q23A-110E60（80kW/108PS）两款全柴发动机，排量均为2300ml，用户可根据动力需求选择不同功率配置。
• 5. 东风底盘平台，维修便利：采用东风EQ1045SJ16DC底盘，轴距2800mm，底盘零部件通用性较好，日常维护和配件获取相对便利，适合环卫车队长期运营管理。

08 / 操作与保养

• 1. 作业前检查液压钩臂机构：作业前检查钩臂的拉钩、锁止销、液压油缸及油管接头是否完好，确认钩臂运动范围内无人员和障碍物；检查液压油位是否在标尺范围内，油液有无渗漏。
• 2. 检查取力器与液压泵：启动发动机后，确认取力器结合正常，液压泵运转无异常噪声；操作多路换向阀，观察钩臂动作是否平稳，有无爬行或卡滞现象。
• 3. 箱体钩取与锁止确认：钩取垃圾箱时，确保钩臂拉钩准确进入箱体钩环，箱体在副车架上完全落位并锁止后方可行驶；行驶前检查锁止装置是否可靠。
• 4. 定期检查液压油与滤芯：按使用情况定期检查液压油清洁度，必要时更换液压油和滤芯；检查油缸活塞杆表面有无划伤，油管有无老化龟裂，接头有无松动渗油。
• 5. 底盘常规保养：按东风EQ1045SJ16DC底盘保养要求，定期检查发动机机油、冷却液、制动系统及轮胎气压；全柴Q23系列发动机按里程更换机油和滤清器。

09 / 产品常见 FAQ

10 / 图片资料与展示
