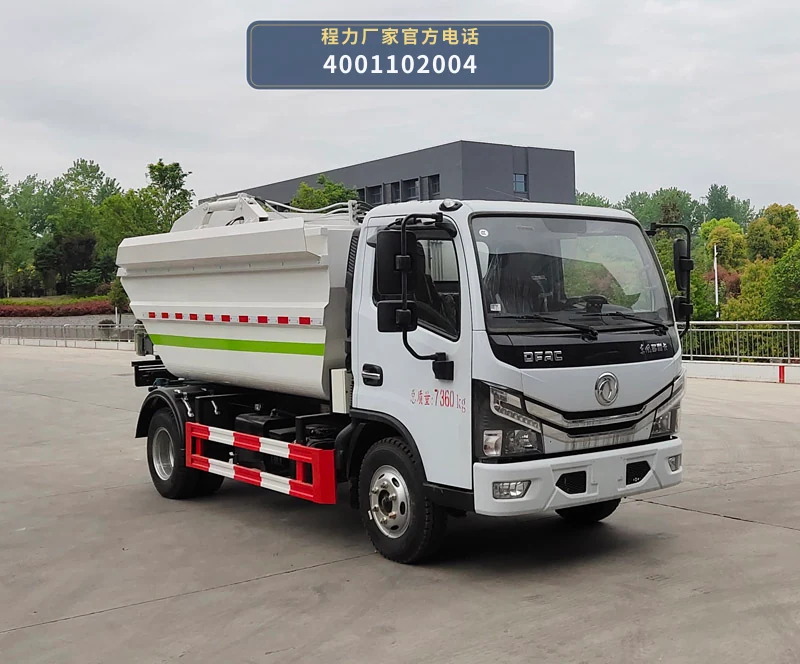

CL5070ZZZ6JH型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

程力牌CL5070ZZZ6JH自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（如CY4BK461、D20TCIF1等）通过取力器驱动液压油泵，将机械能转化为液压能，为钩臂上装提供动力。底盘总质量7360kg，轴距覆盖2700mm至3800mm多种规格，整车外形长度5037mm、5287mm或5645mm，宽度2000mm或2090mm，高度2500mm，适应不同转运场景的通行与停放需求。

上装核心为钩臂式自装卸机构，由液压油缸、拉臂、抓钩、锁紧装置及液压管路组成。作业时，液压系统控制拉臂和抓钩动作，抓钩与垃圾箱体上的吊环对位后锁紧，油缸收缩将箱体吊起并拉至底盘副车架上，完成箱体的自装；卸箱时油缸伸出，将箱体平稳放回地面，实现箱体的自卸与周转。

箱体装载和转运过程中，钩臂锁紧装置将箱体固定在副车架上，防止运输途中移位。液压系统通过多路阀控制各执行元件的动作顺序和速度，操作人员可在驾驶室或车旁通过手动阀或电控手柄完成装、卸、锁紧等动作，形成“对位—抓取—提升—锁紧—转运—放箱”的完整作业链路。

06 / 适用作业场景

• 城市社区生活垃圾收集转运：CL5070ZZZ6JH自装卸式垃圾车轴距2700mm、外形长度5037mm，机动性适合在居民小区、背街小巷等狭窄道路通行，钩臂上装可放置小型垃圾箱体，实现社区生活垃圾的定时收集和转运至中转站。
• 乡镇及农村垃圾收运：该车总质量7360kg，额定载质量3255kg或2955kg，可搭载多个垃圾箱体在乡镇、村庄之间循环收集，钩臂自装卸减少人工搬运，适合农村生活垃圾“村收集、镇转运”模式。
• 垃圾中转站箱体周转：钩臂式上装可对中转站内满箱与空箱进行快速交换，轴距3308mm、3600mm等规格提供较大的箱体承载空间，配合液压锁紧装置保障箱体在转运途中的稳定性。
• 商业街区及农贸市场垃圾清运：外形宽度2000mm或2090mm，可在商业街区、农贸市场周边道路作业，钩臂机构能装卸密闭垃圾箱体，减少垃圾暴露和异味扩散，满足日常清运频次要求。
• 环卫应急及临时垃圾收集点：车辆可配备多个垃圾箱体，在大型活动、节庆或应急情况下快速布设临时收集点，通过钩臂自装卸实现箱体的灵活调配和及时清运。

07 / 产品核心优势

• 1. 一车多箱，周转效率高：CL5070ZZZ6JH采用钩臂式自装卸机构，可配套多个垃圾箱体循环使用，减少车辆等待卸料时间，提高生活垃圾收集转运的周转效率。
• 2. 轴距覆盖广，适应多种路况：公告轴距涵盖2700mm、2800mm、2950mm、3308mm、3600mm、3800mm，用户可根据社区道路、乡镇路况和箱体尺寸选择合适轴距，兼顾机动性与承载能力。
• 3. 动力配置丰富，满足不同需求：可选CY4BK461（95kW）、D20TCIF1（93kW）、Q28-130E60（96kW）、YCY24140-60（103kW）等多种国六发动机，排量从1999ml到3856ml，用户可按载重和路况匹配动力。
• 4. 总质量7360kg，合规承载：整车总质量7360kg，额定载质量3255kg或2955kg，整备质量3975kg或4275kg，符合公告要求，适合城镇垃圾收运的常规载重需求。
• 5. 液压自装卸，降低人工强度：钩臂上装通过液压油缸驱动拉臂和抓钩，实现箱体的自动抓取、提升、锁紧和放卸，减少人工搬运环节，降低环卫作业人员劳动强度。

08 / 操作与保养

• 1. 作业前检查钩臂及液压系统：检查CL5070ZZZ6JH的拉臂、抓钩、锁紧装置是否完好，液压油缸、油管及接头有无渗漏，液压油位是否在标尺范围内，确认多路阀操作手柄动作灵活。
• 2. 箱体对位与抓取操作：操作钩臂抓取垃圾箱体时，确保箱体吊环与抓钩对位准确，锁紧装置完全锁住后再提升；底盘应停放在平坦坚实路面，拉紧驻车制动，必要时垫好车轮。
• 3. 转运途中检查锁紧状态：箱体装上副车架后，确认锁紧装置已到位，运输途中定期检查箱体有无移位；行驶时避免急转弯和紧急制动，防止箱体晃动。
• 4. 液压油及滤芯维护：按保养周期更换液压油和液压滤芯，保持液压系统清洁；检查油泵、多路阀、油缸密封件，发现渗漏及时处理，避免压力不足影响钩臂动作。
• 5. 定期检查副车架与连接件：定期检查副车架与底盘连接螺栓的紧固情况，检查抓钩、拉臂销轴磨损程度，必要时加注润滑脂，确保自装卸机构动作顺畅。
• 6. 长期停放的防护：车辆长期停放时，应将钩臂和抓钩复位，箱体卸下存放，液压油缸活塞杆涂防锈油，并定期启动发动机运转液压系统，防止密封件老化。

09 / 产品常见 FAQ

10 / 图片资料与展示
