CLW5041ZXXBEV6HS型纯电动车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5041ZXXBEV6HS型纯电动车厢可卸式垃圾车以BJ1042EVJA3底盘为动力平台，搭载FTTBP090A驱动电机，整车总质量4200kg，轴距2600mm，外形尺寸4660/4510×1850×1960mm。车辆上装由车厢可卸式上装与底盘/动力两部分构成，动力电池为驱动电机供电，电机输出动力经底盘传动系统传递，为车辆行驶和上装液压系统提供动力来源。

作业时，车厢可卸式上装通过液压系统驱动拉臂或钩臂机构动作，完成对垃圾箱体的钩取、举升、倾斜卸料与放回。车辆行驶至垃圾收集点或转运站后，操作人员控制液压多路阀，使拉臂机构将箱体从地面钩起并拉拽至底盘承载位置锁定；转运至卸料点后，拉臂机构举升箱体至一定角度，箱内生活垃圾依靠自重滑落完成卸料，随后箱体被放回地面，车辆可继续转运下一只箱体。

整个作业链路为：动力电池供电→驱动电机输出→底盘传动行驶至作业点→液压系统驱动拉臂/钩臂执行机构→钩取箱体、举升倾斜、卸料、放回箱体。该车总质量4200kg，额定载质量2190/2240kg，整备质量1880/1830kg，车厢可卸式结构使一只底盘可配套多只箱体循环使用，适合生活垃圾的收集与转运环节。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：车辆轴距2600mm，外形尺寸4660/4510×1850×1960mm，车身紧凑，可在居民小区内部道路通行并停靠垃圾收集点。车厢可卸式上装可钩取小区内已装满的垃圾箱体，转运至中转站后卸料，空箱放回原位，实现箱体循环使用。
• 城区街道生活垃圾转运：该车总质量4200kg，额定载质量2190/2240kg，适合城区街道生活垃圾的日常收集与短途转运。纯电驱动在城区行驶和作业时噪音较低，可在对噪声有要求的时段和路段开展垃圾收运作业。
• 垃圾中转站箱体周转：车厢可卸式上装通过液压拉臂机构钩取和放回箱体，可在垃圾中转站与收集点之间进行箱体周转。一只底盘可配套多只箱体，箱体装满后由车辆钩运至中转站卸料，减少车辆等待时间。
• 学校、医院周边等噪声敏感区域：车辆采用纯电驱动，搭载FTTBP090A电机，行驶和上装作业时无燃油发动机排气噪声，适合在学校、医院周边等对噪声和尾气排放有要求的区域开展生活垃圾收集转运作业。
• 乡镇及农村生活垃圾收运：车辆尺寸适中、轴距2600mm，可适应乡镇道路和农村居民点道路条件。车厢可卸式结构便于在乡镇收集点与转运站之间进行箱体运输，服务农村生活垃圾的集中收集与转运。

07 / 产品核心优势

• 1. 纯电驱动，适合噪声和排放敏感区域作业：CLW5041ZXXBEV6HS采用BJ1042EVJA3底盘，搭载FTTBP090A驱动电机，纯电驱动无燃油发动机排气，行驶和上装作业时噪声较低，适合在城区、学校、医院周边等对噪声和尾气有要求的区域开展生活垃圾收集转运。
• 2. 车厢可卸式上装，一车多箱循环转运：上装为车厢可卸式结构，通过液压拉臂/钩臂机构钩取、举升、卸料和放回箱体。一只底盘可配套多只垃圾箱体，箱体装满后钩运至中转站卸料，空箱放回收集点，减少车辆等待和空驶时间。
• 3. 车身紧凑，轴距2600mm适应小区和窄路：整车外形尺寸4660/4510×1850×1960mm，轴距2600mm，车身长度和宽度适中，可在居民小区内部道路、城区支路和乡镇道路通行和停靠，便于在垃圾收集点就近作业。
• 4. 总质量4200kg，额定载质量2190/2240kg：公告参数显示，该车总质量4200kg，整备质量1880/1830kg，额定载质量2190/2240kg。在总质量限值内具备一定的合法装载余量，可满足生活垃圾日常收集转运的装载需求。
• 5. 程力威牌公告车型，底盘与上装一体化设计：该车为程力专用汽车股份有限公司申报的程力威牌公告车型，公告型号CLW5041ZXXBEV6HS，底盘型号BJ1042EVJA3，上装与底盘一体化匹配，车厢可卸式上装与纯电底盘协同作业。

08 / 操作与保养

• 1. 作业前检查液压拉臂机构与箱体连接部位：作业前检查CLW5041ZXXBEV6HS车厢可卸式上装的拉臂/钩臂机构、液压油缸、销轴和锁止装置，确认钩臂与箱体钩环对位准确、锁止可靠；检查液压管路和接头有无渗漏，液压油箱油位是否在正常范围。
• 2. 作业中保持底盘停放稳定，规范操作多路阀：钩取和卸料时，将BJ1042EVJA3底盘停放在平整坚实地面，拉紧驻车制动。操作液压多路阀时动作平稳，避免急升急降；箱体举升过程中，人员与箱体保持安全距离，不得在举升箱体下方站立或穿行。
• 3. 定期检查液压系统密封与油液状态：定期检查液压油缸、多路阀、液压管路和接头的密封情况，发现渗漏及时处理；按使用情况检查液压油清洁度，必要时更换液压油和滤芯，保持液压系统工作稳定。
• 4. 定期检查拉臂机构销轴与锁止装置：定期对拉臂/钩臂机构的销轴、铰点加注润滑脂，检查锁止装置和限位装置是否灵活可靠，防止因磨损或卡滞影响箱体钩取和锁止安全。
• 5. 纯电底盘按使用情况检查动力电池与驱动电机：按车辆使用情况检查动力电池组外观和连接线束，保持电池舱清洁干燥；检查FTTBP090A驱动电机及控制器的工作状态，发现异常及时联系售后服务人员处理。
• 6. 长期停放时做好箱体与液压系统防护：车辆长期停放时，将箱体放回地面，拉臂机构收回至运输位置；对液压油缸活塞杆外露部分做好防尘防护，定期启动车辆检查液压系统动作是否正常。

09 / 产品常见 FAQ

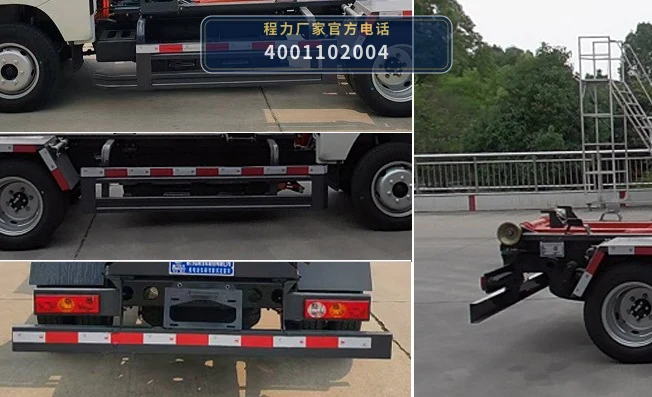

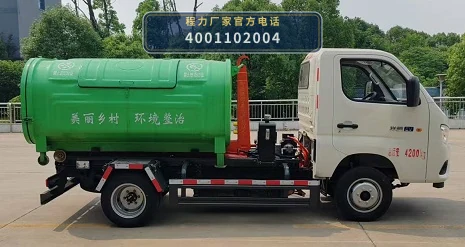

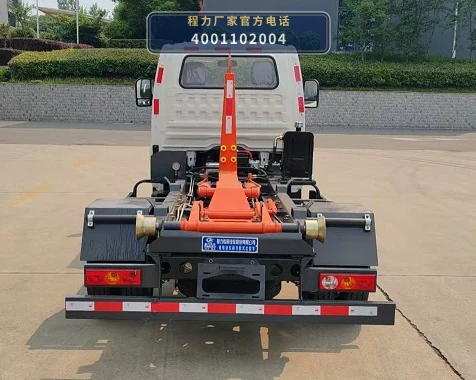

10 / 图片资料与展示
