CLW5041XWTB6型福田舞台车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5041XWTB6型舞台车以福田BJ1046V9JDA-51底盘为动力平台，发动机（可选Q23-115C60、Q28-130E60、Q25-152E60、YN25PLUS10、YCY30170-61、F2.5NS6B172等）通过取力器驱动液压系统。底盘总质量4495kg，整备质量4300kg，轴距覆盖2800mm至3800mm，为舞台结构提供稳定的承载基础。

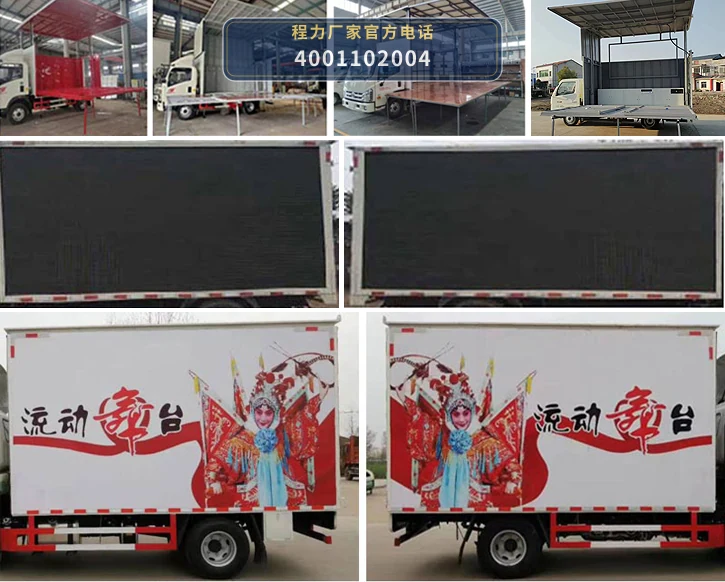

上装由舞台结构和液压系统构成。液压系统由取力器、液压泵、控制阀、油缸及管路组成，操作控制阀使油缸伸缩，驱动舞台结构完成展开与收拢动作。舞台结构展开后形成演出平台，收拢后恢复为厢式外观，满足车辆行驶状态要求。

作业时，车辆停稳并设置驻车制动，启动发动机结合取力器，液压泵将发动机机械能转化为液压能，通过控制阀分配至各油缸，实现舞台顶板举升、侧板展开等动作；作业结束后，反向操作使舞台结构复位，断开取力器，车辆即可正常行驶。

06 / 适用作业场景

• 流动文艺演出：CLW5041XWTB6型舞台车展开后形成演出平台，适用于剧团、文化馆等单位的下乡演出、社区文艺活动，车辆机动性强，可快速转场。
• 产品推广与路演：企业可利用该车在商圈、广场等场所展开舞台进行产品发布、品牌路演，液压舞台结构可快速搭建展示空间。
• 庆典礼仪活动：适用于开业庆典、婚礼仪式等场合，舞台车提供遮阳挡雨的演出环境，底盘轴距覆盖2800-3800mm，可根据场地条件选择合适轴距车型。
• 公益宣传与科普：政府部门、公益组织可借助舞台车开展政策宣讲、科普展览等流动宣传活动，车辆环保状态为是，满足城市运行要求。

07 / 产品核心优势

• 1. 福田底盘承载可靠：采用福田BJ1046V9JDA-51底盘，总质量4495kg，整备质量4300kg，轴距覆盖2800mm至3800mm，可根据上装布置和行驶路况选择匹配轴距。
• 2. 发动机选择丰富：可选全柴Q23-115C60（85kW/115PS）、Q28-130E60（96kW/130PS）、Q25-152E60（112kW/152PS）、云内YN25PLUS10（111kW/150PS）、玉柴YCY30170-61（125kW/170PS）、福田康明斯F2.5NS6B172（120kW/163PS）等多款发动机，满足不同动力需求。
• 3. 舞台结构液压驱动：上装由舞台结构和液压系统组成，通过取力器驱动液压泵，控制阀操作油缸实现舞台展开与收拢，动作平稳，操作便捷。
• 4. 外形尺寸适配城市场景：外形尺寸5995×2200/2150/2100×3200/3150/3100/3050/2980mm，长度控制在6米以内，宽度和高度有多种规格，可适应不同道路和场地限高限宽要求。
• 5. 环保状态合规：公告环保状态标记为是，排放符合国家环保要求，可在城市区域正常使用。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油油位是否在标尺范围内，油液有无变质；检查液压泵、油缸、控制阀及管路接头有无渗漏；确认取力器结合与分离正常。
• 2. 舞台展开操作：将车辆停放在坚实平整地面，设置驻车制动，启动发动机，结合取力器，操作控制阀使舞台结构按顺序展开；展开过程中观察各油缸动作是否同步，有无异响。
• 3. 舞台收拢与行驶：作业结束后，反向操作控制阀使舞台结构完全复位，断开取力器，检查舞台结构锁止可靠后方可行驶。
• 4. 定期保养液压油及滤芯：按使用说明书要求定期更换液压油和液压油滤芯，清洗油箱；检查油缸活塞杆表面有无划伤，防尘圈是否完好。
• 5. 底盘常规维护：按照福田BJ1046V9JDA-51底盘保养手册，定期更换发动机机油、机滤、空滤、柴滤，检查制动系统、转向系统及轮胎气压。
