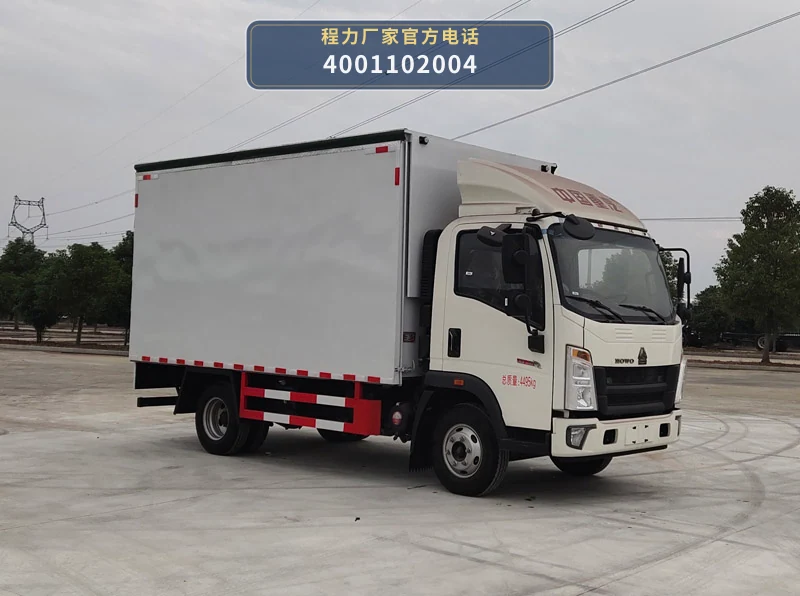

CL5041XWT6YX型程力牌舞台车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

程力牌CL5041XWT6YX舞台车以ZZ1047H3315F145Z底盘为动力平台，发动机通过取力器驱动液压系统，为舞台展开与收拢提供动力。整车总质量4495kg，外廓尺寸5995x2200x3080mm，轴距覆盖2800、2950、3280、3300、3360、3600、3800mm多种规格，可根据上装布置匹配对应轴距。

作业时，液压系统将底盘动力转换为液压能，通过液压缸等执行元件驱动舞台系统的展开动作，完成顶板举升、侧板翻转、地板延展等舞台成型动作；演出结束后，液压系统按相反顺序驱动舞台系统收拢复位，恢复车辆行驶状态。

舞台系统与液压系统是CL5041XWT6YX舞台车的核心上装模块，二者配合完成从运输状态到演出状态的转换。液压系统的压力与流量决定舞台展开动作的平稳性，舞台系统的结构件则承载演出人员与设备载荷。

06 / 适用作业场景

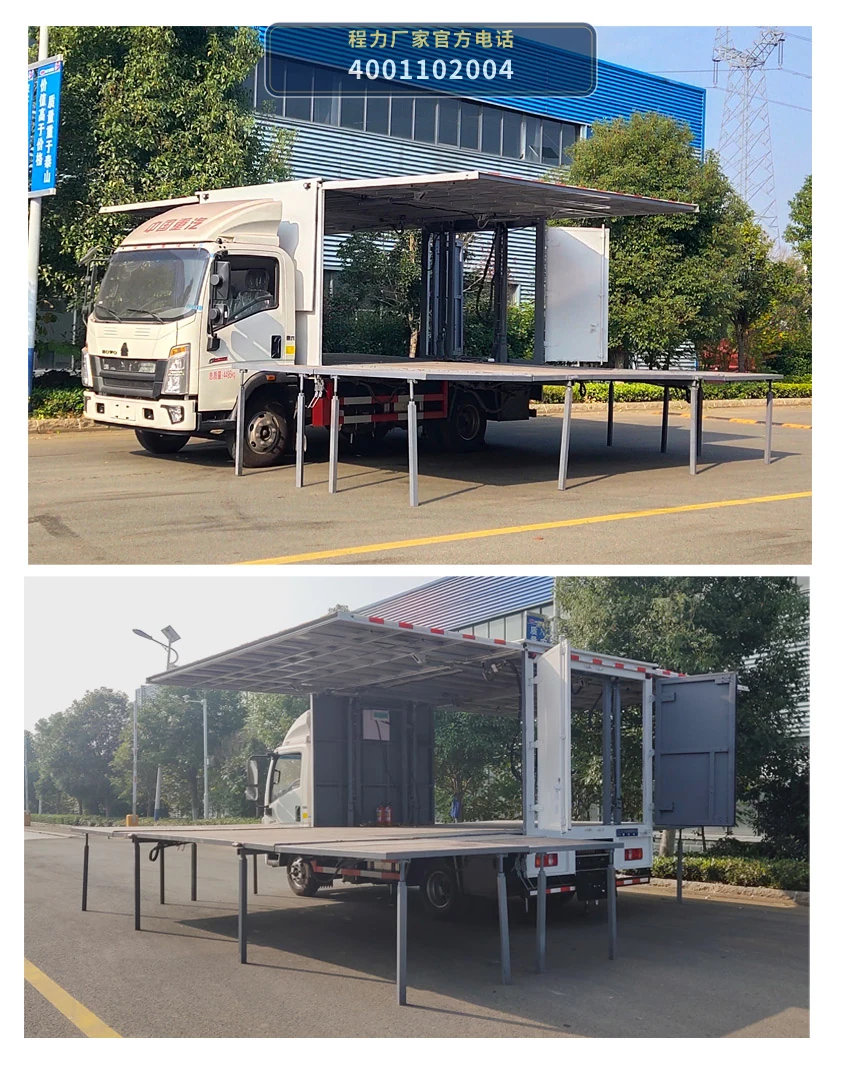

• 流动文艺演出：CL5041XWT6YX舞台车总质量4495kg，外廓尺寸5995x2200x3080mm，舞台系统展开后可形成演出平台，适用于送戏下乡、社区文艺汇演等流动演出场景，车辆可自行驶入演出场地。
• 品牌路演与产品推广：该车公告用途为舞台车，上装含舞台系统与液压系统，可在商业广场、展会外场等场地快速展开舞台，用于品牌路演、新品发布、促销推广等活动的移动舞台需求。
• 庆典与集会活动：轴距覆盖2800至3800mm多种规格，5995mm车长与2200mm车宽便于在城镇道路通行，舞台系统展开后可满足开业庆典、节庆集会等中小型活动的舞台使用需求。
• 宣传与公益活动现场：CL5041XWT6YX舞台车环保状态标记为是，可在城区及对排放有要求的区域行驶，适用于政策宣传、公益宣讲、科普展示等需要移动舞台的户外活动。

07 / 产品核心优势

• 1. 底盘轴距规格覆盖广：CL5041XWT6YX舞台车底盘ZZ1047H3315F145Z对应轴距覆盖2800、2950、3280、3300、3360、3600、3800mm多种规格，可根据舞台上装布置与载荷分布匹配轴距，适应不同演出场景的整车布置需求。
• 2. 上装模块明确：上装由舞台系统与液压系统两大模块构成，液压系统为舞台展开与收拢提供动力，舞台系统承载演出功能，模块划分清晰，便于按演出需求配置。
• 3. 整车尺寸适合城镇流动：外廓尺寸5995x2200x3080mm，总质量4495kg，车长与车宽适配城镇道路及常规演出场地进出条件，便于在社区、广场等场地间转场。
• 4. 环保状态标记为是：公告结构化数据中环保状态标记为是，可在对排放有要求的城区及活动场地使用，满足流动演出对车辆环保状态的基本要求。
• 5. 发动机配置选择多：公告发动机覆盖WP2.3NQ130E61、WP3NQ160E61、WP2.5NQ150E61、WP2.5NQ160E61、WP2.3Q140E62、WP3NQ170E62、WP2.3NQ150E61、WP2.5NQ170E62、WP2.5NQ180E62、WP2.5NQ165E62、WP2.5NQ155E62、WP25Q145E62、WP25Q151E62、WP2.5NQ190E62、WP25Q160E62、WP2.5T160E62、WP2.5T170E62、WP2.5T180E62、WP2.5T180E62A等多款，可按动力需求匹配。

08 / 操作与保养

• 1. 液压系统作业前检查：作业前检查CL5041XWT6YX舞台车液压系统的液压油油位、油管接头与液压缸密封状态，确认取力器结合正常、液压泵无异响，各液压阀动作到位后再进行舞台展开操作。
• 2. 舞台系统展开与收拢操作：展开舞台系统时，将车辆停放在平整坚实场地，拉紧驻车制动，按顺序操作液压控制阀完成顶板举升、侧板翻转与地板延展；收拢时按相反顺序复位，确认各结构件锁止到位后方可行驶。
• 3. 液压油与滤芯维护：按使用情况定期检查液压油清洁度，发现油液乳化、变色或杂质增多时及时更换；同步检查液压滤芯，保持液压系统油路通畅，避免阀件卡滞影响舞台展开动作。
• 4. 舞台结构件与连接件检查：定期检查舞台系统的面板、支撑结构与铰接部位的连接螺栓、销轴磨损情况，发现松动或变形及时紧固或更换，支持舞台承载安全。
• 5. 底盘日常维护：按底盘ZZ1047H3315F145Z的保养要求，定期检查发动机机油、冷却液、制动系统与轮胎气压，保持底盘处于正常行驶状态，确保转场途中行车安全。

09 / 产品常见 FAQ

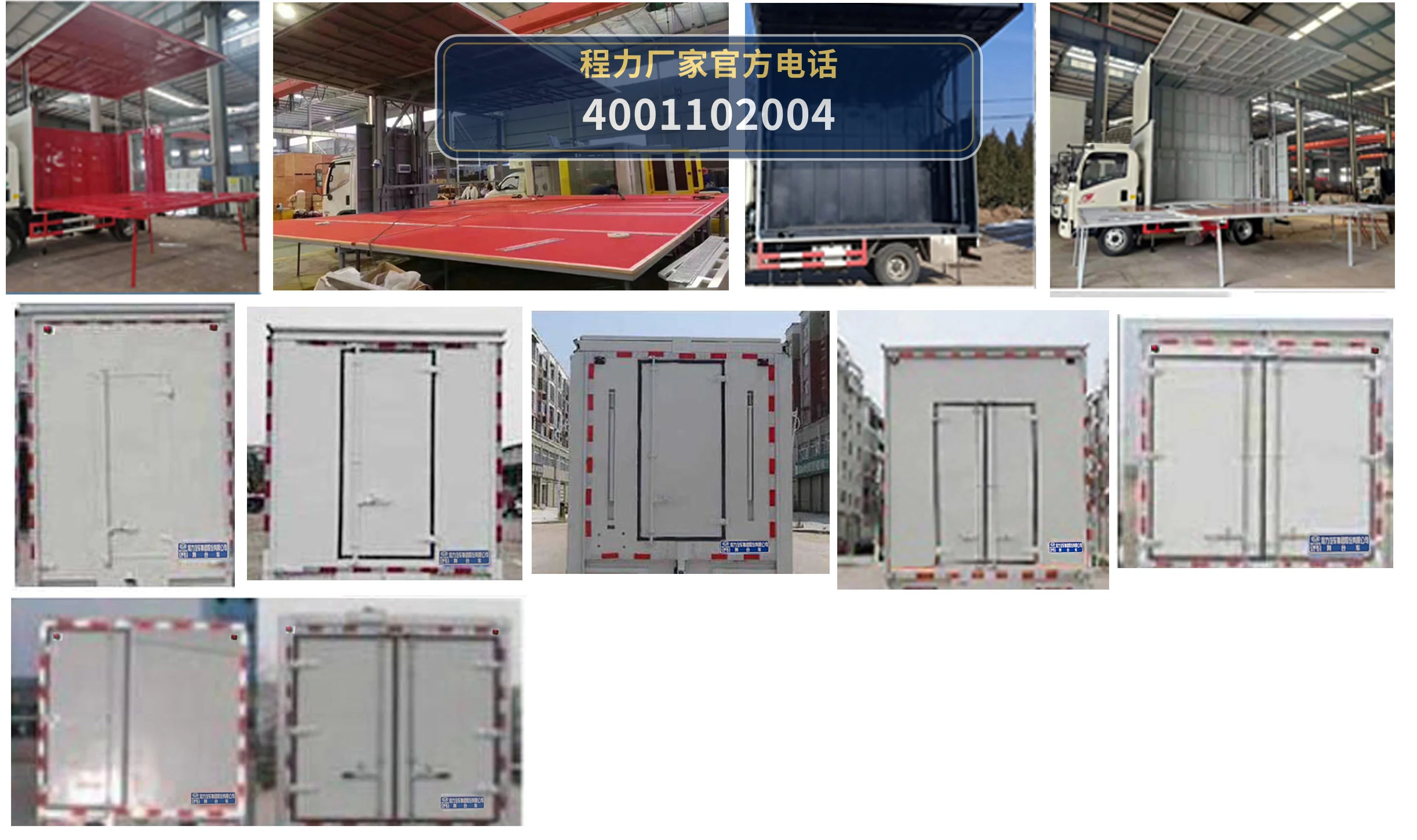

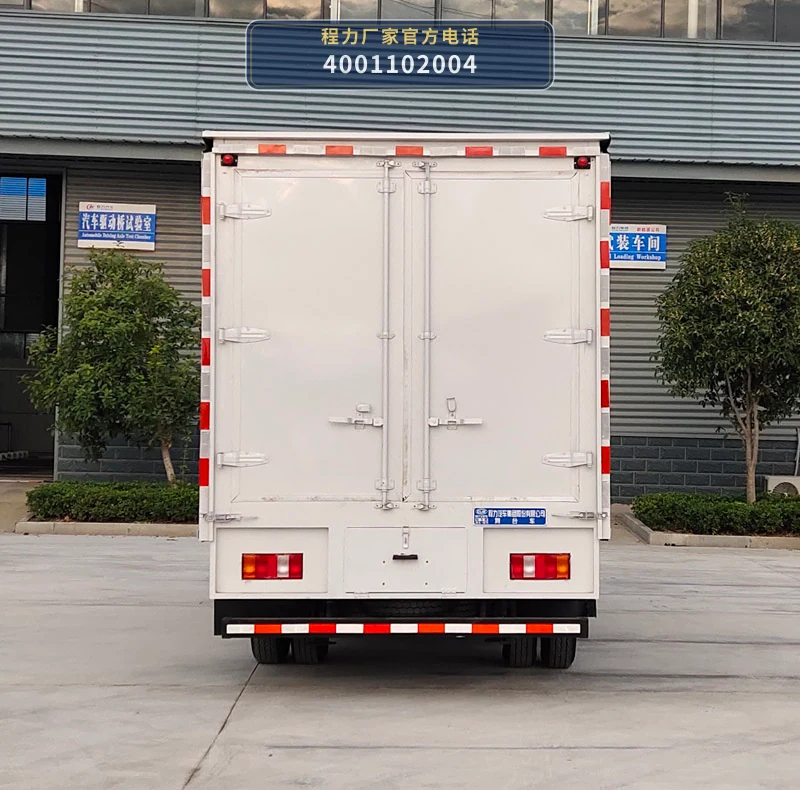

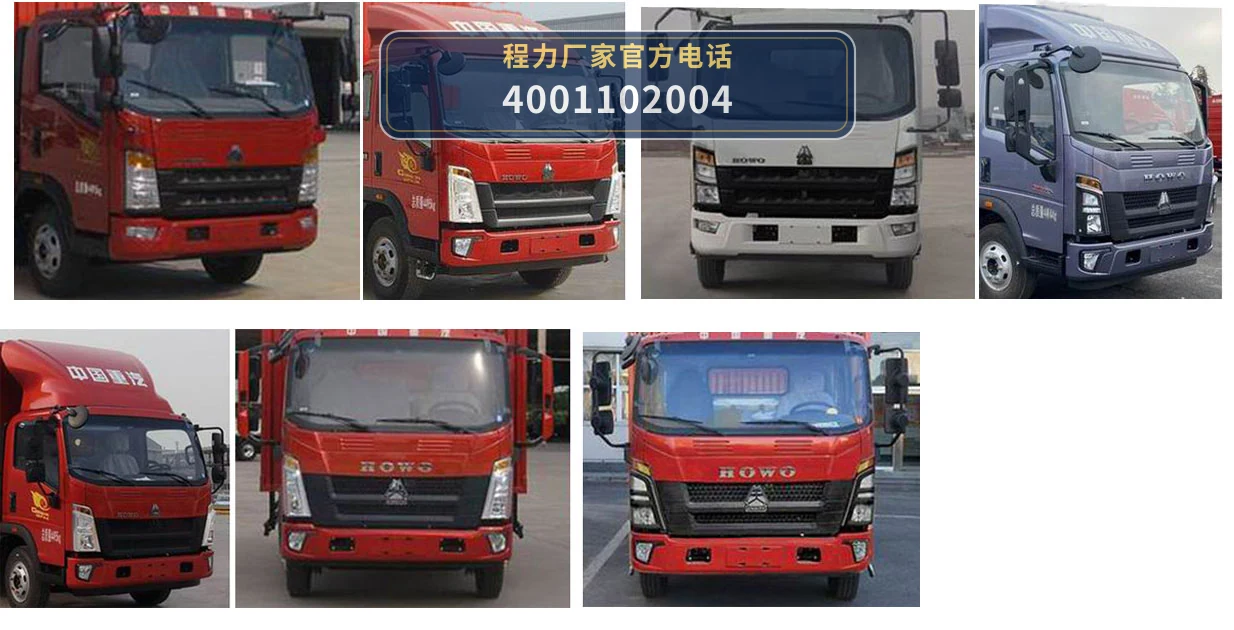

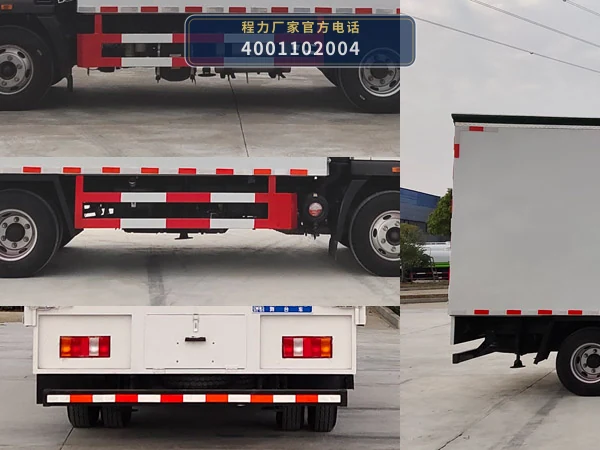

10 / 图片资料与展示
