CLW5040XWTZ6型程力威牌舞台车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5040XWTZ6型程力威牌舞台车以ZZ1047H3315F145Z底盘为动力平台，发动机（潍柴系列，排量2289ml至2970ml，功率96kW至136kW）通过取力器驱动液压系统，为舞台展开和举升提供动力。底盘总质量4495kg，轴距覆盖2800mm至3800mm多种规格，整车外形尺寸5995mm×2180/2250/2300/2360mm×3080/3250/3150/2980mm，整备质量4365kg或4300kg。

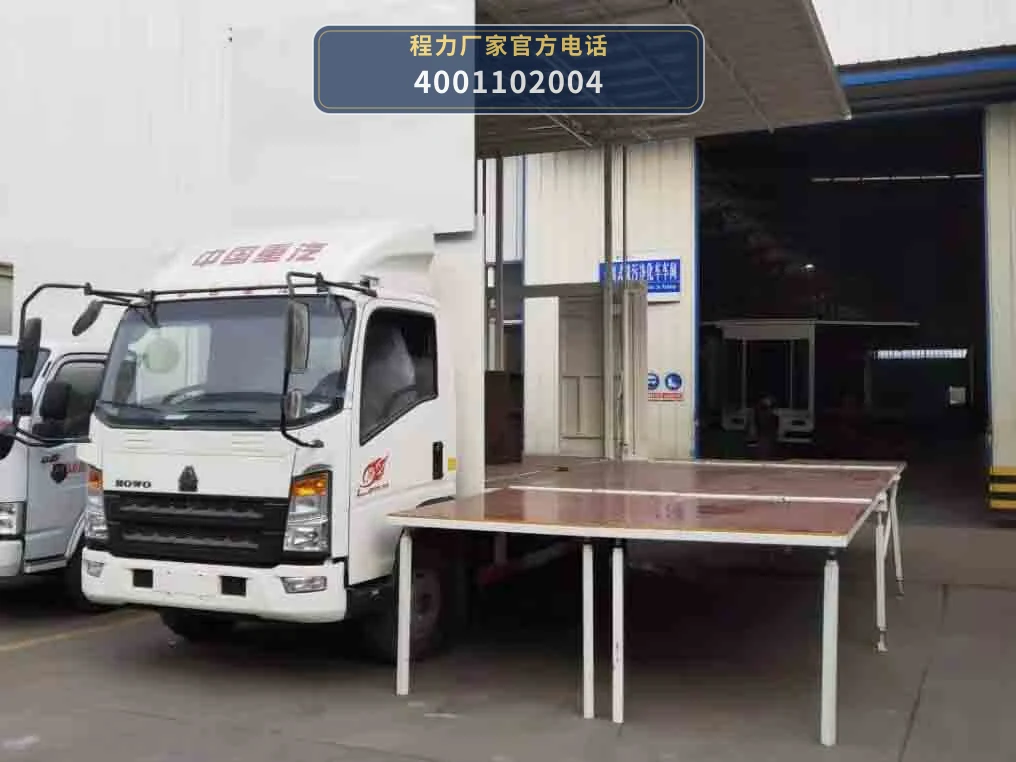

上装由舞台结构和液压系统两大模块构成。液压系统由取力器、液压泵、油缸、控制阀和管路组成，操作人员通过控制阀组操纵液压油缸，驱动舞台侧板展开、顶板举升和底板翻转，形成平整的演出台面。舞台结构包括台面骨架、侧板、顶棚和支撑腿，展开后由液压油缸锁定位置，支撑腿落地承载，支持舞台稳定。

作业时，车辆停稳并展开支撑腿，取力器接合后液压泵将液压油输送至各油缸，依次完成侧板外翻、顶板举升和台面调平。演出结束后，按相反顺序收回舞台结构，液压系统泄压，支撑腿收回，车辆恢复行驶状态。

06 / 适用作业场景

• 流动文艺演出：适用于戏曲、歌舞、小品等文艺团体的下乡演出和社区巡演。CLW5040XWTZ6型舞台车展开后形成演出台面，液压系统驱动侧板和顶棚展开，总质量4495kg，轴距2800mm至3800mm多种规格可选，适应不同道路条件。
• 品牌路演与产品发布：用于汽车、家电、快消品等品牌的户外路演和产品发布活动。舞台车可快速展开为展示舞台，液压系统控制台面升降和侧板开合，整车尺寸5995mm×2180mm×3080mm（基础规格），便于在城市街道和广场停靠。
• 庆典礼仪与会议活动：适用于开业庆典、周年庆、户外会议等场合。舞台结构展开后提供平整台面，液压支撑腿落地支持稳定，潍柴发动机提供底盘动力，满足转场需求。
• 科普宣传与公益活动现场：用于政策宣讲、科普展览、公益募捐等户外宣传活动。舞台车展开后可作为宣讲台，液压系统操作简便，整车总质量4495kg，持相应驾驶证即可驾驶（具体以当地车管政策为准）。

07 / 产品核心优势

• 1. 液压展开系统，操作高效：上装液压系统由取力器、液压泵、油缸和控制阀组成，通过控制阀组操纵舞台侧板展开、顶板举升和台面调平，动作连贯，减少人工搭建时间。
• 2. 舞台结构紧凑，空间利用率高：整车外形尺寸5995mm×2180mm×3080mm（基础规格），在有限的车身尺寸内通过侧板和顶板展开形成演出台面，兼顾行驶通过性和舞台面积。
• 3. 底盘动力覆盖广，适应不同需求：搭载潍柴系列发动机，排量2289ml至2970ml，功率96kW至136kW，轴距覆盖2800mm至3800mm多种规格，可根据载重和路况选择合适配置。
• 4. 总质量4495kg，蓝牌轻卡范畴：公告总质量4495kg，整备质量4365kg或4300kg，属于轻型载货汽车范畴，C1驾驶证可驾驶（具体以当地车管政策为准），适合城市及乡镇道路转场。
• 5. 公告环保状态标记为是：公告库环保状态标记为是，燃油公告状态为否，免征状态为否，用户可根据当地环保政策核对准入要求。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油油位是否在油标尺刻度范围内，液压管路及接头有无渗漏，取力器接合是否顺畅，控制阀手柄是否处于中位。
• 2. 展开舞台时确保场地平整：车辆停放在坚实平整地面，拉紧手刹，展开支撑腿并垫好垫板，确认支撑腿承载稳定后再操作液压系统展开舞台侧板和顶板。
• 3. 定期检查舞台结构连接件：检查舞台台面骨架、侧板铰链、顶棚支撑杆的螺栓和销轴有无松动或磨损，发现异常及时紧固或更换。
• 4. 液压油定期更换：按液压系统使用要求定期更换液压油，更换时清洗或更换液压油滤芯，保持液压油清洁，避免杂质进入油缸和阀组。
• 5. 收车后复位并检查：演出结束后按顺序收回舞台结构，确认各部件完全复位并锁止，支撑腿收回，检查液压系统有无渗漏，清理台面杂物。

09 / 产品常见 FAQ

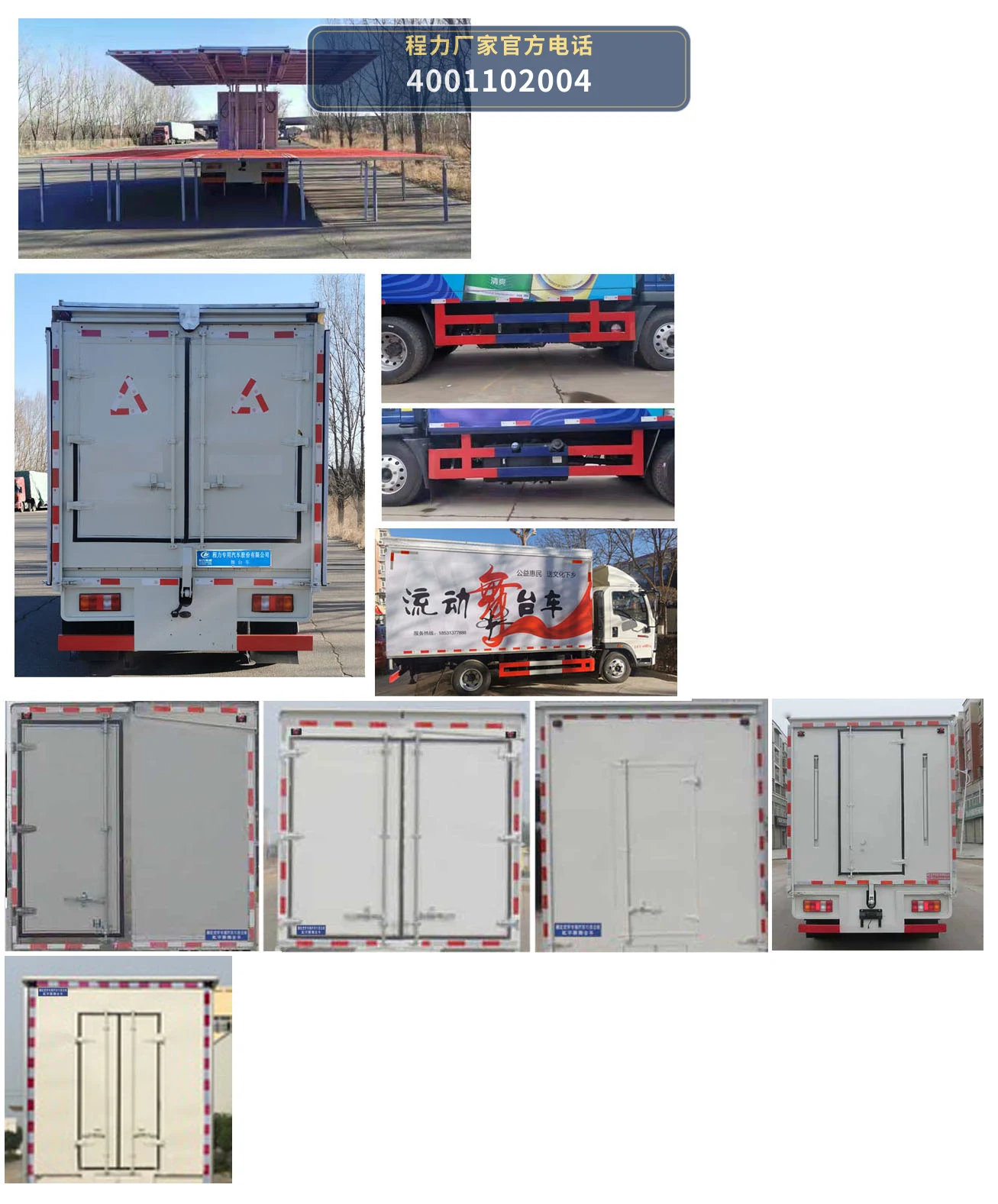

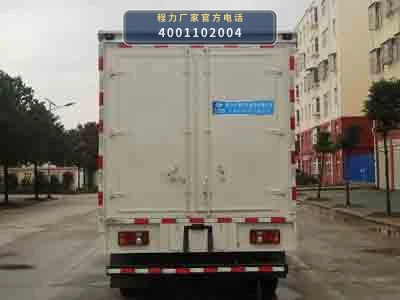

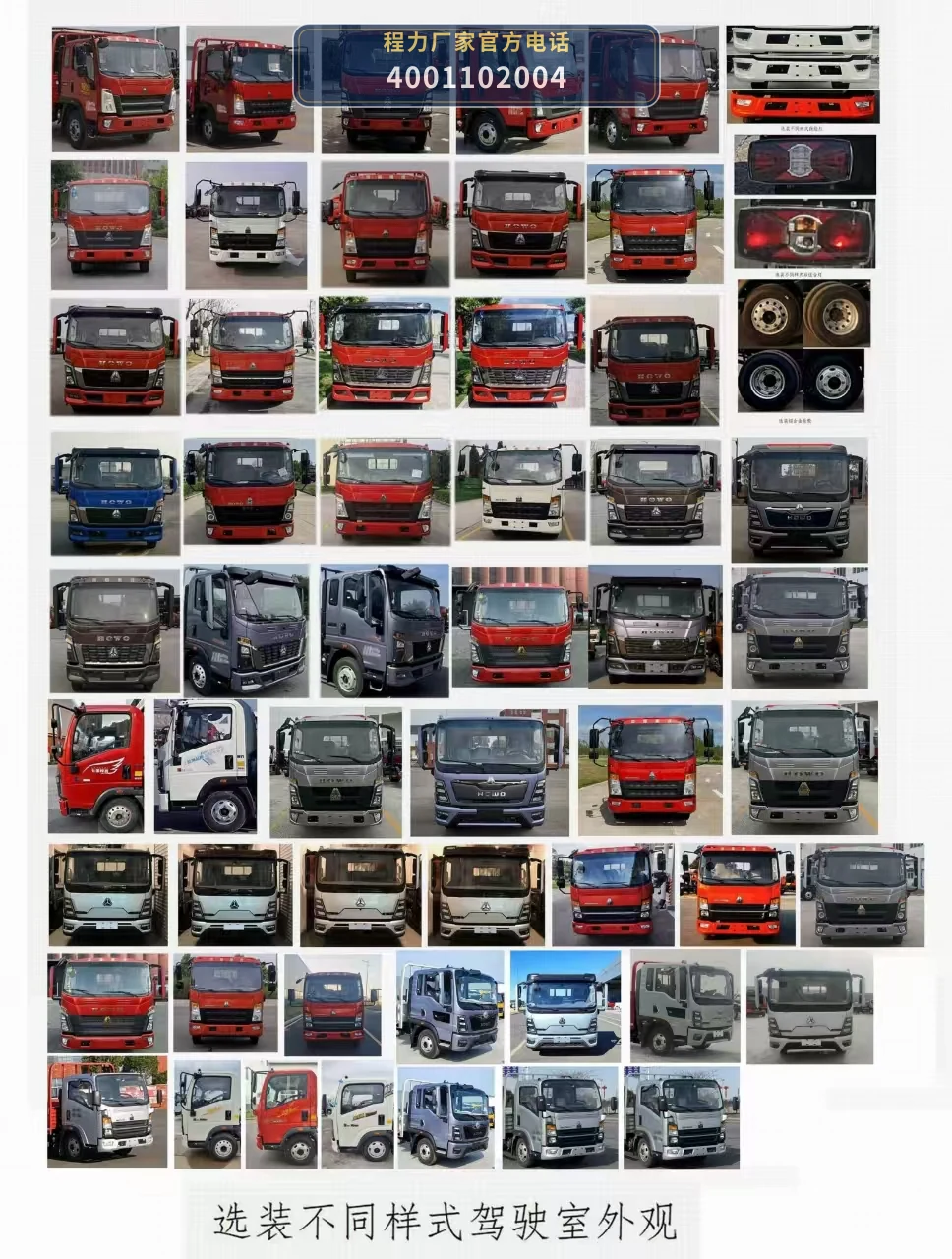

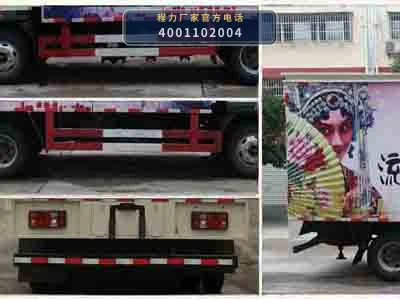

10 / 图片资料与展示
