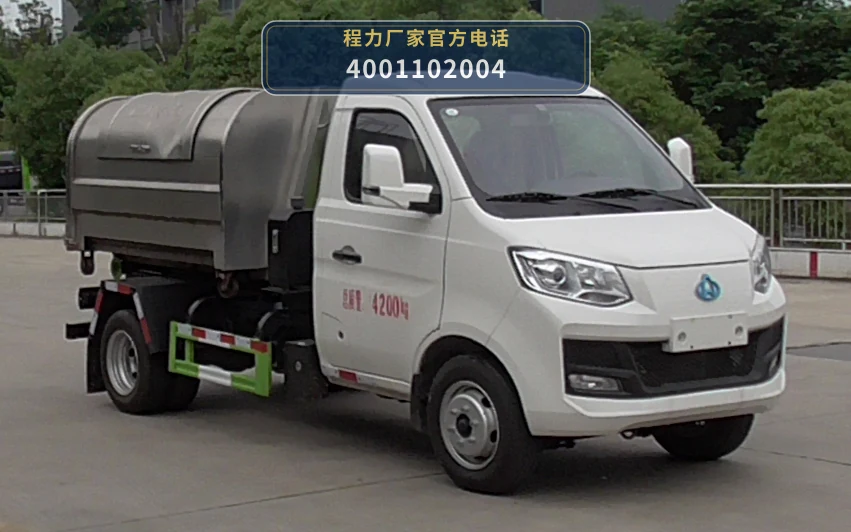

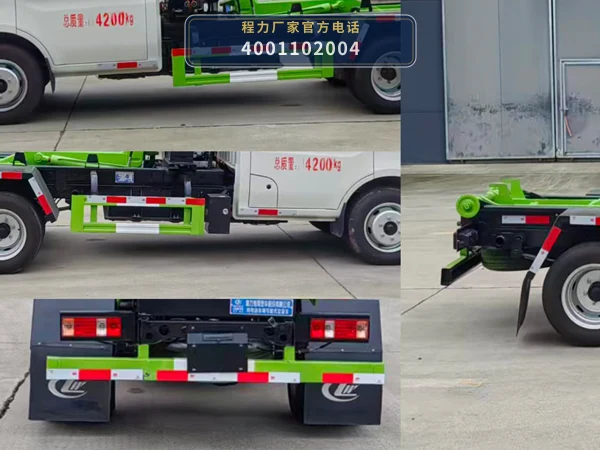

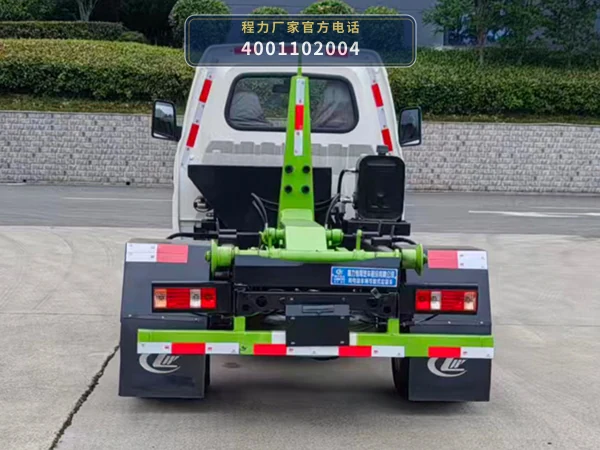

CLW5040ZXXBEVAHJ型纯电动车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5040ZXXBEVAHJ型纯电动车厢可卸式垃圾车以CKS1042X1DDZ1BEV纯电动底盘为动力平台，驱动电机型号TZ180XS146，总质量4200kg，轴距2990mm，外形尺寸4650x1820x1905mm。车辆上装由车厢可卸式装置与纯电动底盘协同构成，作业时由底盘动力系统为液压装置提供动力，驱动车厢可卸式装置完成箱体的举升、卸放与转运对接。

车厢可卸式装置的作业链路为：底盘动力输出→液压系统建立压力→液压油缸驱动拉臂或举升机构动作→将垃圾箱体从地面拉上车架或从车架卸放至地面→完成箱体与车辆的分离或结合。该装置适用于生活垃圾收集转运中箱体与车辆的快速交换，一辆车可匹配多个箱体循环使用。

整车采用纯电动驱动形式，驱动电机TZ180XS146为车辆行驶和上装液压装置提供动力源，作业过程中无燃油发动机尾气排放。车厢可卸式装置与纯电动底盘的组合，使车辆在居民区、转运站等对噪声和排放有要求的场所进行箱体周转作业时具备电动化作业特征。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5040ZXXBEVAHJ型纯电动车厢可卸式垃圾车总质量4200kg，外形尺寸4650x1820x1905mm，轴距2990mm，车身紧凑，适合在居民小区内部道路通行。车辆通过车厢可卸式装置将满载垃圾箱体运往转运站，再换装空箱返回小区，实现箱体循环周转，减少垃圾在小区内的停留时间。
• 垃圾转运站箱体周转：在垃圾转运站场景中，该车利用车厢可卸式装置完成箱体的装车与卸放。车辆将转运站内装满垃圾的箱体运至处理终端，卸下满箱后换上空箱返回转运站，实现箱体在转运站与处理终端之间的往复周转。纯电动底盘在转运站内低速作业时无尾气排放。
• 城市街道生活垃圾定时收运：该车轴距2990mm，外形尺寸4650x1820x1905mm，可适应城市街道和社区道路的通行条件。配合车厢可卸式装置，可在指定收运点完成箱体交换，将收集的垃圾箱体运往中转站或处理场，适用于城市街道生活垃圾的定时定点收运作业。
• 机关单位及学校垃圾收集：纯电动底盘驱动电机TZ180XS146在作业时噪声较低，适合在机关单位、学校等对噪声有要求的场所进行垃圾箱体收集和转运。车辆通过车厢可卸式装置完成箱体装卸，作业过程无燃油尾气排放。

07 / 产品核心优势

• 1. 纯电动底盘，作业低排放：CLW5040ZXXBEVAHJ采用CKS1042X1DDZ1BEV纯电动底盘，驱动电机TZ180XS146，作业过程中无燃油发动机尾气排放，适合在居民区、学校、医院周边等对排放和噪声有要求的场所进行垃圾收集转运作业。
• 2. 车厢可卸式装置，箱体循环周转：上装为车厢可卸式装置，通过液压机构完成箱体的举升、卸放和装车。一辆车可匹配多个垃圾箱体循环使用，在转运站与收集点之间实现箱体快速交换，减少车辆等待时间，提高箱体周转效率。
• 3. 车身紧凑，适应社区道路：整车外形尺寸4650x1820x1905mm，轴距2990mm，车身长度和宽度适合在居民小区内部道路、城市支路等相对狭窄的路段通行和作业，便于在社区垃圾收集点完成箱体装卸。
• 4. 总质量4200kg，蓝牌作业区间：公告总质量4200kg，整备质量1850kg，额定载质量2220kg。该总质量区间使车辆在垃圾收集转运作业中具备合规的装载能力，适合社区和街道级生活垃圾的日常收运需求。
• 5. 纯电动底盘与可卸式装置协同作业：驱动电机TZ180XS146为底盘行驶和上装液压装置提供动力，车厢可卸式装置与纯电动底盘在作业时协同配合，实现箱体从地面到车架的拉装和从车架到地面的卸放，作业流程连贯。

08 / 操作与保养

• 1. 作业前检查车厢可卸式装置：作业前检查CLW5040ZXXBEVAHJ车厢可卸式装置的拉臂、举升油缸、液压锁止机构是否处于正常状态，确认液压管路无渗漏，各连接销轴和紧固件无松动。检查箱体底部的滚轮或滑道是否清洁、无卡滞。
• 2. 液压系统日常维护：定期检查液压油箱油位和油质，按底盘及上装维护要求更换液压油和滤芯。检查液压泵、多路阀、油缸及管路接头有无渗漏，作业中如发现液压动作迟缓或异响，应停机排查。
• 3. 纯电动底盘动力系统检查：按纯电动底盘维护要求，定期检查驱动电机TZ180XS146及控制器的工作状态，检查高压线束连接是否可靠、绝缘有无破损。检查动力电池组外观和固定情况，保持电池舱清洁通风。
• 4. 箱体与锁止机构保养：定期检查车厢可卸式装置与垃圾箱体配合的锁止机构、导向轮和限位块，保持动作灵活可靠。箱体卸放后检查车架上的滚轮和滑道有无磨损，及时清理杂物并加注润滑脂。
• 5. 制动与行驶系统检查：定期检查车辆制动系统、轮胎气压和磨损情况，检查转向机构和灯光信号是否正常。纯电动底盘行驶前确认电量满足当日作业里程需求，避免作业中途电量不足影响箱体周转。
