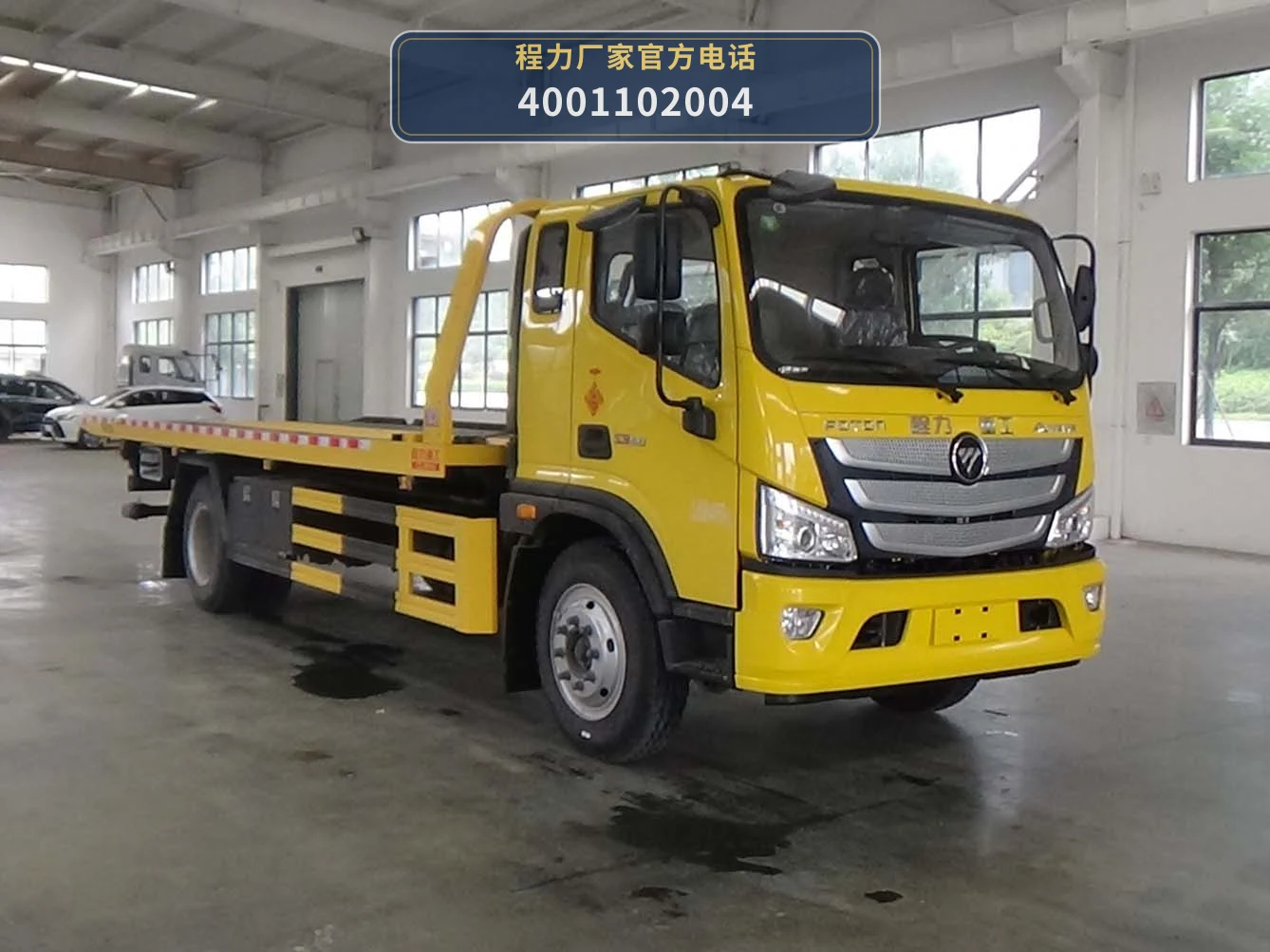

CLH5141TQZB6型福田奥铃5吨清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLH5141TQZB6型福田奥铃5吨清障车以福田奥铃BJ1148VJJED-FM1底盘为动力平台，发动机可选F3.8NS6B190、F4.5NS6B190、YCS04200-68、F3.8NS6B170、F4.5NS6B240A、F4.5NS6B220A，通过取力器从底盘变速箱取力，驱动液压油泵建立压力油路，为托举、牵引、起吊等上装动作提供液压动力。整车总质量14055kg，整备质量8000/7250kg，轴距覆盖3460mm、3800mm、4200mm、4500mm、4700mm、5200mm多种规格，可根据上装布置和作业需求匹配不同轴距底盘。

作业时，驾驶员在驾驶室或侧置操作位置控制多路阀，液压油经油泵、溢流阀、换向阀分配至托举臂油缸、牵引绞盘马达和起吊油缸等执行元件。托举臂伸入故障车辆前桥或后桥下方，托举油缸举升将车轮托离地面；牵引绞盘通过钢丝绳对事故车辆施加牵引力，配合托举臂完成拖移；起吊油缸可驱动吊臂对侧翻或掉沟车辆进行起吊扶正，再由托举或牵引装置转移。

清障作业完成后，托举臂、吊臂和支腿按顺序回缩复位，液压系统卸荷，车辆恢复行驶状态。整个作业链路围绕底盘取力、液压传动、托举牵引执行三个环节展开，公告环保状态标记为是，排放控制按公告字段执行。

06 / 适用作业场景

• 高速公路及国省道故障车辆清障：CLH5141TQZB6型清障车总质量14055kg，整备质量8000/7250kg，轴距可选4200mm、4500mm、4700mm等规格，适合在高速公路、国省道对故障轿车、轻型货车进行托举拖移，将车辆快速转移至安全区域或维修点。
• 城市道路事故车辆拖移：该车采用福田奥铃BJ1148VJJED-FM1底盘，外形尺寸8980x2550mm或2480x2520mm，轴距3460mm、3800mm规格适合城区道路转弯和狭窄路段通行，可对事故后无法行驶的车辆实施牵引和托举拖离，恢复道路通行。
• 侧翻或掉沟车辆起吊扶正：清障车配置起吊油缸和吊臂，可对侧翻、掉入边沟的事故车辆进行起吊扶正，再配合托举臂和牵引绞盘将车辆转移至路面，适用于公路沿线边坡、沟渠等场景的救援作业。
• 停车场及物流园区车辆转运：轴距5200mm规格底盘可匹配较长上装，适合在物流园区、大型停车场内对故障或违停车辆进行短距离托举转运，整备质量7250kg规格在承载和机动性之间提供不同匹配方案。
• 汽车救援服务企业日常备勤：该车公告型号CLH5141TQZB6，环保状态标记为是，发动机可选F3.8NS6B190、F4.5NS6B190、YCS04200-68等多款，适合汽车救援公司、道路养护单位作为日常备勤车辆，承担区域内故障和事故车辆的清障拖移任务。

07 / 产品核心优势

• 1. 福田奥铃底盘平台，轴距规格覆盖广：CLH5141TQZB6采用福田奥铃BJ1148VJJED-FM1底盘，轴距覆盖3460mm、3800mm、4200mm、4500mm、4700mm、5200mm六种规格，可根据上装布置和作业场景选择合适轴距，兼顾城区机动性和上装承载空间。
• 2. 多款发动机可选，动力匹配灵活：公告发动机涵盖F3.8NS6B190、F4.5NS6B190、YCS04200-68、F3.8NS6B170、F4.5NS6B240A、F4.5NS6B220A，排量和功率段覆盖不同需求，用户可根据运营工况和当地排放要求匹配发动机配置。
• 3. 总质量14055kg，整备质量两种规格：整车总质量14055kg，整备质量8000kg或7250kg两种规格，为托举、牵引和起吊作业提供承载基础，不同整备质量对应不同上装配置方案，可根据实际清障需求选择。
• 4. 环保状态标记为是，满足排放管理要求：公告环保状态标记为是，排放控制按公告字段执行，发动机配置与当前排放管理要求相匹配，适合对环保合规有要求的区域运营。
• 5. 托举、牵引、起吊多功能集成：上装集成托举臂、牵引绞盘和起吊油缸，可在同一台车上完成托举拖移、绞盘牵引和起吊扶正三类作业，减少救援现场设备调用环节，适应故障车、事故车、侧翻车等多种清障场景。

08 / 操作与保养

• 1. 作业前检查液压油泵、取力器和油路：启动底盘发动机后，检查取力器结合是否正常、液压油泵有无异响，查看液压油箱油位是否在标定范围，检查多路阀、溢流阀和管路接头有无渗漏，确认托举臂、牵引绞盘和起吊油缸动作正常后再进入作业状态。
• 2. 托举臂和牵引绞盘作业检查：托举作业前检查托举臂滑道、托举油缸销轴和托举叉有无变形或裂纹，确认托举臂伸缩和举升动作顺畅；牵引作业前检查绞盘钢丝绳有无断丝、压扁，检查绞盘马达和制动装置是否可靠，钢丝绳排列是否整齐。
• 3. 起吊油缸和吊臂检查：起吊作业前检查吊臂结构焊缝、起吊油缸销轴和液压锁是否正常，确认吊臂回转和变幅动作无卡滞；起吊时注意观察油缸有无爬行和下沉，发现异常立即停止作业并排查液压系统。
• 4. 液压油和滤芯定期更换：按使用工况定期检查液压油清洁度，发现油液乳化、变色或杂质增多时及时更换液压油和滤芯；更换时清洗油箱底部和吸油滤网，防止杂质进入油泵和多路阀，影响托举、牵引和起吊动作精度。
• 5. 底盘和支腿日常维护：定期检查福田奥铃BJ1148VJJED-FM1底盘制动、转向和轮胎气压，检查支腿油缸和支腿盘有无变形，支腿收放是否到位；长期停放时收回托举臂、吊臂和支腿，对各销轴和滑道加注润滑脂，防止锈蚀卡滞。
• 6. 钢丝绳和托举叉磨损检查：每次作业后检查牵引钢丝绳磨损和断丝情况，超过报废标准及时更换；检查托举叉和托举臂接触面磨损量，磨损严重时进行修复或更换，支持托举作业时对车辆底盘的支撑稳定。
