CLH5140TQZB6型程力重工牌清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

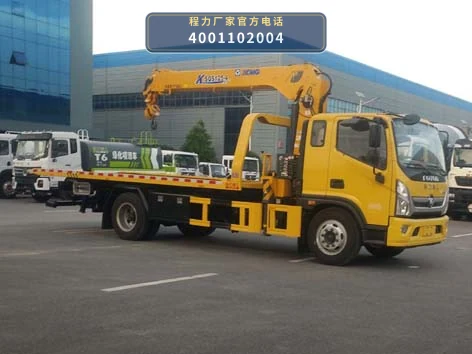

CLH5140TQZB6型程力重工牌清障车以BJ1148VKPEG-AD1底盘为动力平台，发动机可选F3.8NS6B156、F3.8NS6B190、D40TCIF1、D40TCIF2、F3.8NS6B170、YCS04200-68、F4.5NS6B190、F4.5NS6B220A等型号，通过取力器从底盘变速箱取出动力驱动上装液压系统。整车总质量14055kg，外廓尺寸8980/9025×2550/2480×3430mm，轴距覆盖3800mm、4200mm、4500mm、4700mm、4800mm多种规格，轴距不同对应不同的托举与拖移作业范围，用户可按被拖车辆的吨位和道路条件选择匹配的轴距与发动机组合。

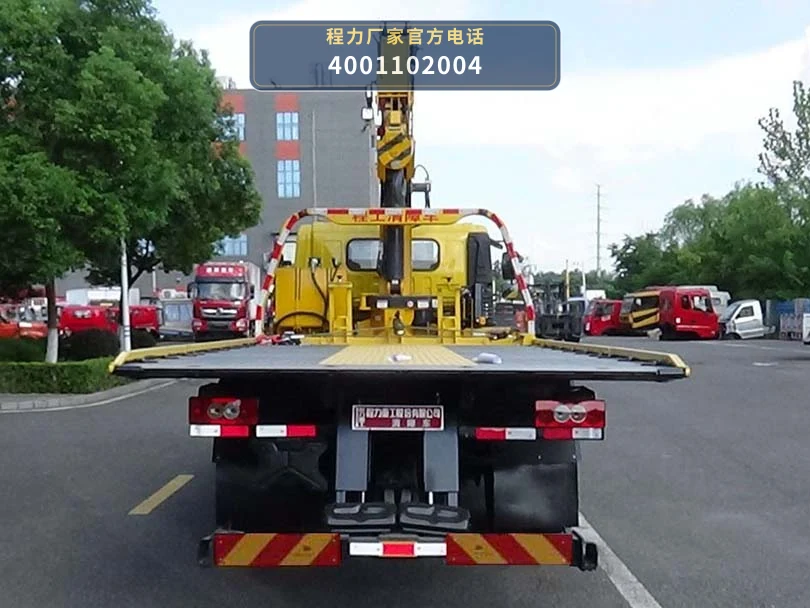

上装由清障作业装置构成，作业时取力器带动液压泵输出压力油，经多路阀分配至托举机构的举升油缸、伸缩油缸以及绞盘马达等执行元件。托举臂在液压驱动下完成伸出、下降、托举动作，将被拖车辆的前桥或后桥托起；绞盘通过钢丝绳牵引，用于将故障车或事故车拉拽至托举位置或装运平台。液压系统的工作压力由溢流阀限定，操作人员在底盘驾驶室后方的操作台上通过多路阀手柄控制各执行元件的动作顺序。

作业流程按“就位—托举—牵引—拖移”展开：清障车到达现场后，先调整底盘停放位置，使托举机构对准被拖车辆的车桥；随后操作多路阀使托举臂伸出并下降至车桥下方，举升油缸将车桥托起并锁定；需要远距离拖移时，由绞盘钢丝绳配合牵引，将被拖车辆固定后由底盘牵引行驶至指定地点。整个作业过程依托底盘动力和上装液压系统完成，不涉及其他车型的作业介质。

06 / 适用作业场景

• 城市道路故障车清障拖移：CLH5140TQZB6型清障车总质量14055kg，轴距可选4200mm、4500mm等规格，适合在城市主干道、快速路对抛锚的小型客车、轻型货车进行托举和拖移。托举机构将被拖车辆车桥托起后，由底盘牵引至维修点或指定停放场地，减少故障车对道路通行的影响。
• 交通事故车辆现场转移：发生交通事故后车辆无法自行行驶时，清障车可利用绞盘钢丝绳将被撞车辆拉拽至托举位置，再由托举臂托起车桥拖离现场。CLH5140TQZB6型清障车外廓尺寸8980/9025×2550/2480×3430mm，轴距覆盖3800-4800mm，可根据事故车辆吨位和现场道路宽度选择合适规格的底盘与上装组合。
• 高速公路应急救援清障：在高速公路应急车道对故障车辆实施清障时，清障车需要具备稳定的托举和牵引能力。CLH5140TQZB6型清障车总质量14055kg，可匹配F3.8NS6B190、F4.5NS6B220A等功率较大的发动机，为托举和拖移作业提供底盘动力支持，环保状态标记为是，可在对排放有要求的区域执行清障任务。
• 停车场与物流园区车辆转运：在停车场、物流园区等场所，对违规停放或需要挪移的车辆进行短距离转运时，清障车可发挥托举和牵引功能。CLH5140TQZB6型清障车轴距覆盖3800mm至4800mm，较短轴距规格在场地内转弯和掉头相对灵活，适合在空间受限的园区道路内完成车辆转运作业。
• 汽车维修与报废车辆回收转运：汽车维修站、报废汽车回收企业需要将无法行驶的车辆运至拆解或维修场地。CLH5140TQZB6型清障车通过托举机构托起车桥、绞盘牵引固定后拖移，可完成从停放点到维修车间或回收场地的转运，整车总质量14055kg，可适配多种吨位的被拖车辆。

07 / 产品核心优势

• 1. 多发动机多轴距组合，适配不同清障需求：CLH5140TQZB6型清障车可匹配F3.8NS6B156、F3.8NS6B190、D40TCIF1、D40TCIF2、F3.8NS6B170、YCS04200-68、F4.5NS6B190、F4.5NS6B220A共8款发动机，轴距覆盖3800mm、4200mm、4500mm、4700mm、4800mm五种规格，用户可根据被拖车辆吨位、道路条件和当地排放要求选择匹配的底盘与动力组合。
• 2. 14055kg总质量，托举牵引能力有底盘承载支撑：整车总质量14055kg，整备质量10200kg或9900kg，底盘承载能力为托举机构和绞盘作业提供基础。托举臂在液压驱动下托起被拖车辆车桥，绞盘通过钢丝绳牵引，两者配合完成故障车和事故车的拖移作业。
• 3. 液压驱动托举与绞盘牵引，作业动作可控：上装清障作业装置由取力器驱动液压泵，经多路阀控制托举油缸和绞盘马达动作。操作人员通过多路阀手柄控制托举臂的伸出、下降、举升以及绞盘的收放绳，各执行元件动作顺序可按现场情况调整，适应不同车型和不同停放姿态的托举需求。
• 4. 环保状态标记为是，满足排放管控区域作业要求：CLH5140TQZB6型清障车在公告中环保状态标记为是，可在对车辆排放有管控要求的城市道路和区域执行清障任务。匹配的F3.8NS6B156、F4.5NS6B190等发动机为公告登记的排放合规动力，具体排放阶段以随车环保信息为准。
• 5. 外廓尺寸覆盖多种规格，适应不同道路条件：CLH5140TQZB6型清障车外廓尺寸为8980/9025×2550/2480×3430mm，长度和宽度均有两种规格，用户可根据作业道路宽度和通行条件选择合适的外廓尺寸。较短轴距规格在狭窄路段和场地内作业时转弯半径相对较小，便于在复杂道路环境中就位。

08 / 操作与保养

• 1. 作业前检查液压系统与托举机构：作业前检查CLH5140TQZB6型清障车取力器是否正常接合，液压泵、多路阀、油缸和液压管路有无渗漏，液压油油位是否在标尺范围内。检查托举臂的伸缩和举升动作是否顺畅，托举臂端部的托举滚轮或托举垫是否完好，绞盘钢丝绳有无断丝、压扁或锈蚀，钢丝绳在卷筒上排列是否整齐。
• 2. 作业中保持底盘停放稳定并控制托举顺序：实施托举作业时，先将底盘停放在坚实平整的地面上，拉紧驻车制动，必要时在车轮下放置垫块。操作多路阀时先使托举臂伸出至车桥下方，再缓慢下降至接触车桥，确认托举点位置正确后举升。绞盘牵引时应缓慢收绳，避免钢丝绳突然受力，牵引过程中人员应远离钢丝绳受力方向。
• 3. 定期更换液压油并清洗滤芯：按底盘和上装使用要求定期检查液压油品质，发现油液乳化、变色或杂质增多时应更换液压油，并清洗或更换液压油滤芯。更换液压油时注意排空系统内空气，避免液压泵吸空产生噪声和压力波动。多路阀和油缸的密封件出现渗漏时应及时更换，防止压力下降影响托举和牵引能力。
• 4. 绞盘钢丝绳与托举臂的日常维护：定期检查绞盘钢丝绳的磨损情况，钢丝绳出现断丝、直径减小或严重锈蚀时应更换。钢丝绳表面应涂抹专用钢丝绳脂，减少磨损和锈蚀。托举臂的销轴、滑道和托举滚轮应定期加注润滑脂，保持动作灵活。托举臂上的托举垫或托举滚轮磨损严重时应更换，避免托举时损伤被拖车辆车桥。
• 5. 底盘与上装连接部位的检查：定期检查CLH5140TQZB6型清障车底盘与上装连接螺栓、U型螺栓的紧固情况，发现松动及时按扭矩要求复紧。检查取力器与变速箱的连接和密封，取力器工作时不应有异常噪声或渗漏。检查液压油箱、油管固定卡箍是否牢固，避免行驶中因振动造成管路磨损。
• 6. 长期停放与季节性维护：清障车长期停放时，应将托举臂和绞盘钢丝绳收回至运输位置，释放液压系统压力。停放期间定期启动底盘发动机运转，检查取力器和液压泵工作状态。冬季气温较低时，应选用与当地气温匹配的液压油牌号，作业前先低速运转液压系统使油温上升后再进行托举和牵引作业。
