CL5310ZXXBEVAFT型程力牌纯电动车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5310ZXXBEVAFT型程力牌纯电动车厢可卸式垃圾车以ZZ1316Y356GZ1EV4A纯电动底盘为动力平台，驱动电机型号TZ388XS-ZQV13，总质量31000kg，轴距规格覆盖1800+3500+1350、1800+3600+1350、1800+3800+1350、1800+4000+1350、1800+4200+1350、1800+4400+1350、1800+4600+1350多种配置。车辆上装由车厢可卸式上装与纯电动底盘两大模块构成，作业时通过底盘取力或电驱系统为液压系统提供动力。

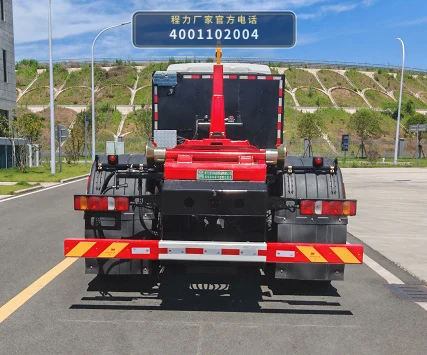

车厢可卸式上装的核心动作链路为：液压系统驱动钩臂或拉臂机构完成垃圾箱体的钩取、举升与放置。作业时，车辆倒车对位至箱体停放位置，液压钩臂伸出并钩住箱体前端的钩环，随后液压缸收缩将箱体拉上车架并锁定；卸料时，液压钩臂举升箱体至一定角度，箱体后门开启，垃圾在重力作用下自卸排出。

纯电动底盘通过电机控制器调节驱动电机TZ388XS-ZQV13的输出，为车辆行驶及上装液压系统提供动力源。整车总质量31000kg，整备质量根据轴距配置不同分别为15730kg、15290kg、14750kg，对应额定载质量15140kg、15075kg、15580kg、15515kg、16120kg、16055kg，可匹配不同规格箱体实现生活垃圾的收集与转运。

该车适用于生活垃圾收集压缩转运场景，作业流程为：空箱放置于收集点→垃圾装入箱体→车辆钩取满载箱体→运输至转运站或处理场→举升卸料→空箱回放。整个作业过程由液压系统控制，操作人员在驾驶室或车侧操作阀组完成钩臂伸缩、举升、锁定等动作。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CL5310ZXXBEVAFT型纯电动车厢可卸式垃圾车轴距覆盖1800+3500+1350至1800+4600+1350多种规格，可根据小区道路条件选择合适轴距配置。车辆在小区收集点放置空箱体，垃圾装入后由钩臂机构将满载箱体拉上车架，转运至中转站或处理场，减少垃圾在小区内的停留时间。
• 垃圾转运站箱体周转：该车总质量31000kg，额定载质量覆盖15075kg至16120kg，可匹配大型垃圾转运箱体。在转运站内，车辆通过液压钩臂完成满载箱体的钩取、举升和装车，将垃圾从转运站运往末端处理设施，实现箱体在转运站与处理场之间的周转。
• 城市环卫生活垃圾压缩转运：车辆采用纯电动底盘，驱动电机TZ388XS-ZQV13，适合对噪声和排放有要求的城区环卫作业。车厢可卸式上装可配合压缩箱体使用，垃圾在箱体内进行压缩减容后转运，提升单次运输的有效装载量，适用于城市生活垃圾的日常收集与压缩转运。
• 商业区及公共区域垃圾收集：CL5310ZXXBEVAFT型车外形尺寸覆盖9650×2550至10150×2550等多种规格，可根据商业区道路和作业空间选择匹配车型。车辆在商业区收集点完成箱体钩取和运输，纯电驱动适合夜间或清晨低噪声作业时段，减少对周边环境的影响。
• 城乡结合部垃圾集中转运：该车轴距最长可达1800+4600+1350，总质量31000kg，适合城乡结合部较长距离的垃圾转运作业。车辆将分散收集点的满载箱体集中钩取后，运往区域转运站或处理场，实现生活垃圾的集中压缩转运。

07 / 产品核心优势

• 1. 纯电动底盘，适配城区环保作业要求：CL5310ZXXBEVAFT型车采用ZZ1316Y356GZ1EV4A纯电动底盘，驱动电机TZ388XS-ZQV13，作业过程无尾气排放，适合对噪声和排放有要求的城区、居民区及公共区域的生活垃圾收集转运作业。
• 2. 车厢可卸式上装，实现箱体高效周转：上装为车厢可卸式结构，通过液压钩臂完成箱体的钩取、举升、装车和卸料。一车可匹配多个箱体，在收集点放置空箱、转运满载箱体，减少车辆等待时间，提升垃圾收集转运效率。
• 3. 总质量31000kg，承载能力满足重载转运：整车总质量31000kg，整备质量根据轴距配置为14750kg至15730kg，额定载质量覆盖15075kg至16120kg，可匹配大型垃圾箱体，满足生活垃圾集中收集和转运的载重需求。
• 4. 多轴距规格可选，适配不同作业道路：轴距覆盖1800+3500+1350、1800+3600+1350、1800+3800+1350、1800+4000+1350、1800+4200+1350、1800+4400+1350、1800+4600+1350多种规格，外形尺寸从9650×2550到10150×2550，可根据小区道路、转运站场地和限高条件选择匹配配置。
• 5. 液压钩臂作业系统，操作集中可控：车厢可卸式上装采用液压钩臂机构，通过液压缸驱动完成箱体的钩取、举升和锁定。操作阀组集中布置，操作人员可在车侧完成箱体装卸动作，作业流程连贯，减少人工搬运环节。

08 / 操作与保养

• 1. 作业前检查液压钩臂及锁止机构：作业前检查CL5310ZXXBEVAFT型车液压钩臂的钩头、拉臂、锁止销及液压缸外观，确认无变形、裂纹或渗漏；检查箱体钩环与钩臂的配合间隙，确认锁止机构动作灵活可靠。
• 2. 检查液压系统油位及管路密封：检查液压油箱油位是否在标定范围内，观察液压泵、多路阀、液压缸及管路接头有无渗漏。若发现油液乳化或杂质过多，应按保养要求更换液压油和滤芯，确保钩臂动作平稳。
• 3. 纯电动底盘高压系统日常检查：检查驱动电机TZ388XS-ZQV13及电机控制器的高压线束连接是否牢固，高压接插件有无松动、烧蚀痕迹。检查电池组外观及固定情况，确认无磕碰、变形或渗液，高压系统警告标识清晰可见。
• 4. 箱体对位与举升卸料操作要点：钩取箱体时，车辆应停放在平整坚实地面，倒车使钩臂与箱体钩环对正，避免斜拉导致箱体偏移或钩臂受力不均。举升卸料时缓慢操作多路阀，观察箱体后门开启角度和垃圾排出情况，卸料完成后确认箱体回位并锁定。
• 5. 定期检查轮胎及制动系统：该车总质量31000kg，轴荷较大，应定期检查轮胎气压和磨损情况，确认轮胎规格与公告一致。检查制动系统气路或液压管路密封性，以及ABS传感器工作状态，确保重载行驶和作业时的制动安全。
• 6. 长期停放及充电注意事项：车辆长期停放时，应将箱体放置于平整地面，钩臂收回至运输位置并锁定。纯电动底盘应按电池保养要求定期补充电量，避免电池组长期亏电存放；充电时检查充电接口和线缆完好，充电区域保持通风。

09 / 产品常见 FAQ

10 / 图片资料与展示
