CL5310JSQ6FD型随车起重运输车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

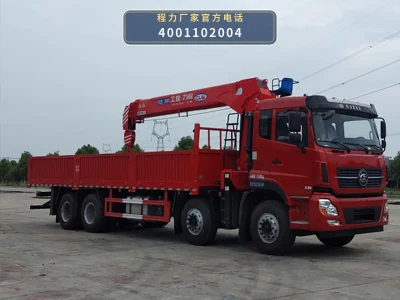

CL5310JSQ6FD型随车起重运输车以CL1310LDJ6底盘为动力平台，发动机可选WP7.300E61、YCK08350-60、WP8.350E61、WP10H400E62、L9NS6B400、WP7H300E62、WP8.350E62等型号，通过取力器从变速箱取力驱动液压泵，将发动机机械能转换为液压能，为起重装置提供动力源。

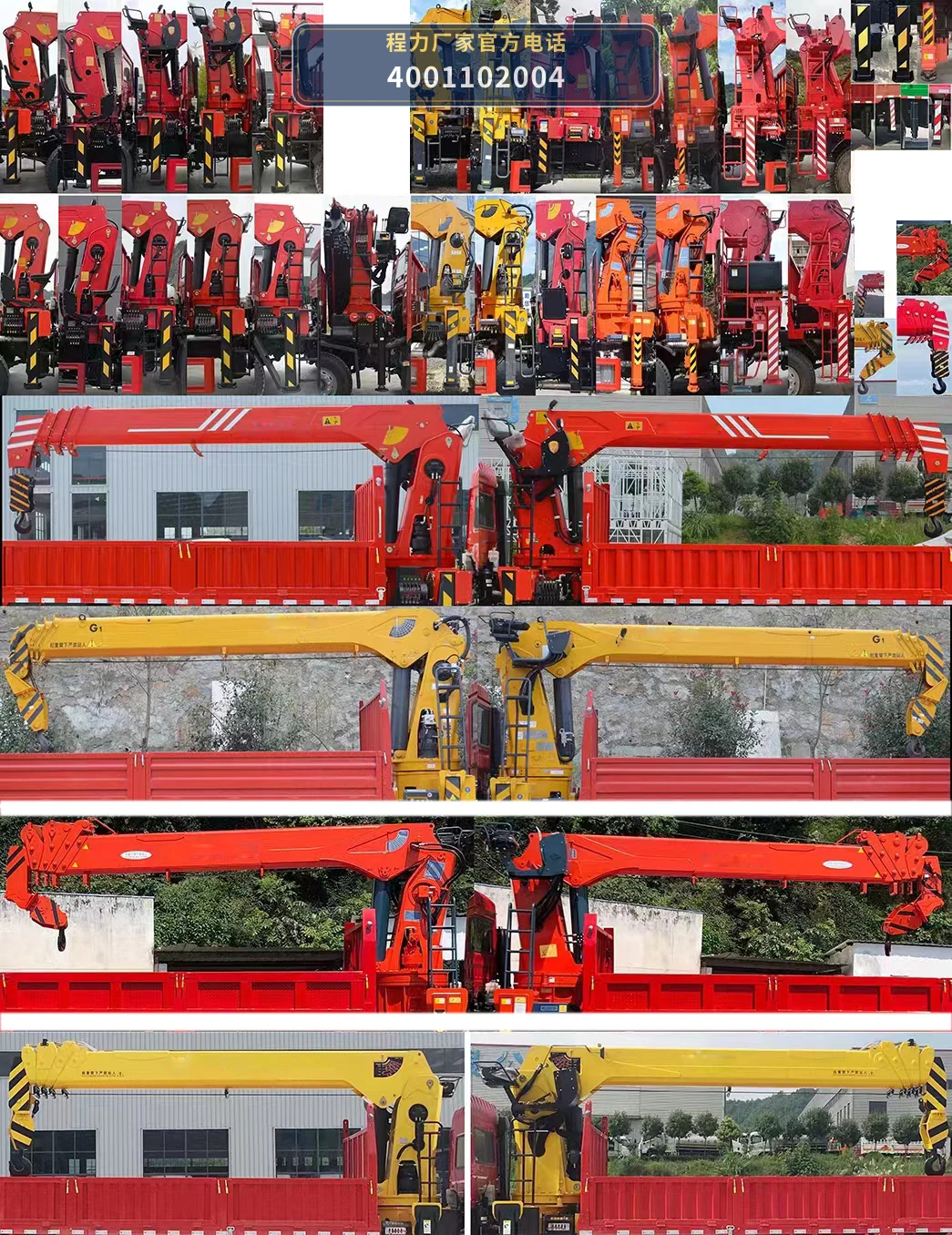

起重装置由液压泵、液压阀组、液压油缸、吊臂等构成。作业时，操作人员通过操纵阀控制液压油流向，驱动吊臂完成伸缩、变幅和回转动作，实现货物的起升、移动与就位；液压系统按需调节流量与压力，控制各执行机构的动作速度与力度。

货厢用于承载和转运货物。吊装作业完成后，货物置于货厢内，由底盘动力驱动车辆行驶至目的地。整车总质量31000kg，轴距组合包括1850+2800+1350、1850+3200+1350、1850+3400+1350、1850+3600+1350、1850+3800+1350、1850+4600+1350、2150+4500+1350、2250+4350+1350、2150+4350+1350、1850+2900+1350、1995+4500+1350、1850+2600+1350、1700+5200+1350、1700+5800+1350、1850+5200+1350、1850+5800+1350、1850+3000+1350等多种规格，适配不同长度货厢与作业需求。

整车外形尺寸为12000x2550x3850mm或3950mm，四轴结构，环保状态标记为是。起重装置与货厢协同作业，形成“取力器→液压泵→吊臂伸缩变幅→货物吊装→货厢转运”的完整作业链路。

06 / 适用作业场景

• 设备吊装与转运：CL5310JSQ6FD型随车起重运输车配备起重装置与货厢，总质量31000kg，可用于工厂设备、工程机械等重物的吊装与运输。起重装置完成设备起吊后，货物置于货厢内转运至目的地，减少设备二次搬运环节。
• 树木移植与园林作业：在园林绿化工程中，该车起重装置可用于带土球树木的吊装与移栽，货厢可承载树苗、工具及辅材。轴距组合多样，可根据作业场地条件选择合适轴距规格，适应苗圃、公园、道路绿化等场景。
• 建材转运与配送：该车货厢可用于钢材、水泥制品、预制构件等建筑材料的转运。起重装置可完成建材的装卸作业，减少对叉车、吊车等外部设备的依赖，适用于建材市场、工地之间的短途配送。
• 电力与通信设施施工：在电力杆塔、通信基站等设施施工中，该车起重装置可用于电杆、设备箱体等物件的吊装就位，货厢可运输施工器材。底盘承载能力与轴距规格可匹配不同施工场地的通行条件。
• 物流园区货物装卸：在物流园区、货运场站等场所，该车可用于成件货物的自装自卸作业。起重装置完成货物起吊后直接放入货厢，减少货物在装卸环节的等待时间，提升单车周转效率。

07 / 产品核心优势

• 1. 四轴底盘承载平台，总质量31000kg：CL5310JSQ6FD采用CL1310LDJ6底盘，四轴结构，总质量31000kg，整备质量18500kg或20300kg，额定载质量12305kg、12370kg、10505kg或10570kg，为起重装置与货厢提供承载基础。
• 2. 多款发动机可选，适配不同动力需求：可选装WP7.300E61、YCK08350-60、WP8.350E61、WP10H400E62、L9NS6B400、WP7H300E62、WP8.350E62等发动机，用户可根据作业强度、路况条件和运营成本选择匹配的动力配置。
• 3. 轴距规格丰富，适配多种货厢长度：轴距组合包括1850+2800+1350至1850+5800+1350等十七种规格，可根据货物类型、货厢长度和作业场地条件选择合适轴距，兼顾承载能力与转弯通过性。
• 4. 起重装置与货厢一体化设计：上装由起重装置和货厢组成，起重装置完成货物吊装后可直接放入货厢转运，实现吊装与运输功能集成，减少货物在装卸环节的二次搬运。
• 5. 环保状态标记为是，排放合规：公告库环保状态标记为是，整车外形尺寸12000x2550x3850mm或3950mm，四轴结构，可在环保排放要求覆盖的区域开展吊装与运输作业。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查CL5310JSQ6FD起重装置的液压泵、液压阀组、液压油缸及管路连接部位，确认无渗漏、无松动；检查液压油油位是否在标尺范围内，油液是否清洁。
• 2. 检查吊臂与取力器：检查吊臂伸缩臂节表面有无损伤，滑块磨损是否在允许范围；检查取力器结合与分离是否顺畅，取力器传动轴连接螺栓有无松动。
• 3. 作业时保持底盘稳定：吊装作业时，将CL1310LDJ6底盘停放于坚实平整地面，拉紧驻车制动，必要时使用支腿增加稳定性；作业中注意观察整车姿态，避免超载或偏载吊装。
• 4. 定期更换液压油与滤芯：按使用工况定期更换液压油和液压滤芯，保持液压系统清洁；更换时注意排空系统内空气，避免气蚀影响液压泵和油缸正常工作。

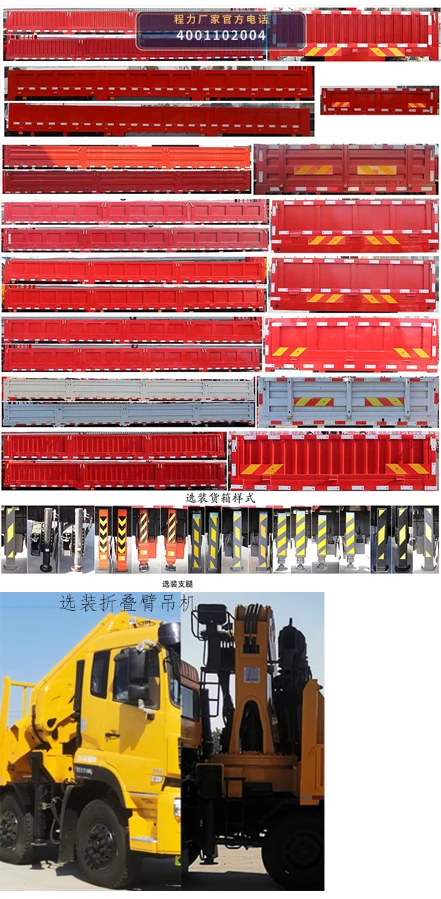

• 5. 检查货厢与连接件：定期检查货厢栏板、锁扣、铰链等连接件的紧固状态，确认货厢与底盘副车架的连接螺栓无松动；检查货厢底板有无变形或破损。
• 6. 定期检查底盘与轮胎：按底盘保养要求定期检查发动机机油、冷却液、制动系统及轮胎气压和磨损情况；四轴底盘应关注各轴轮胎磨损是否均匀，必要时进行换位或更换。

09 / 产品常见 FAQ

10 / 图片资料与展示
