CL5189TQZ6BZQ型程力牌清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5189TQZ6BZQ型程力牌清障车以ZZ1184N5617F1底盘为动力平台，发动机可选WP4.6NQ220E62、WP7H245E62、WP7H270E62、WP7H300E62、MC07.25-60、MC07.27-60、MC07.29-60、YCS06270-60、YCS06245-60、YCS04220-61A、WP4.6NQ240E62、MC07.29-61、YCS04240-66、YCS07L245-66、YCS07L270-66等多款机型，发动机动力经取力器输出至清障作业装置的液压系统，为托举、牵引、起吊等动作提供液压动力。整车总质量18000kg，轴距覆盖4200mm至6000mm多个规格，公告外形尺寸覆盖8370mm至10940mm长度区间，可根据不同作业需求匹配底盘轴距。

清障作业装置由托举机构、牵引绞盘、液压支腿、起重臂等部件构成。作业时，底盘停稳并放下液压支腿形成稳定支撑，取力器驱动液压泵将发动机机械能转换为液压能，通过多路阀分配至各执行油缸和液压马达。托举机构在液压缸驱动下完成举升与翻转动作，将故障车辆或事故车辆的前桥或后桥托起；牵引绞盘通过钢丝绳对车辆进行牵引、拖拽或拉拽上车。

对于需要起吊的作业场景，起重臂在液压缸作用下完成变幅与伸缩动作，将事故车辆吊起并放置到平板或转运车辆上。液压系统通过溢流阀、平衡阀等控制元件实现过载保护和动作平稳性，各执行机构按操作顺序完成清障救援的托举、牵引、起吊和转运全流程。

06 / 适用作业场景

• 城市道路事故车辆清障救援：CL5189TQZ6BZQ清障车总质量18000kg，轴距可选4200mm至6000mm，适合在城市主干道、快速路及环线对故障或事故的小型客车、轻型货车进行托举和牵引清障。较短的4200mm轴距规格在城区狭窄路段转弯和调头更灵活，长轴距规格则适合快速路远距离拖运。
• 高速公路故障车辆拖离：该车公告外形长度覆盖8370mm至10940mm，轴距覆盖4200mm至6000mm，发动机功率覆盖范围广，可匹配高速公路场景下对故障车辆的快速拖离需求。清障作业装置的托举和牵引功能可将故障车辆托起后拖运至最近出口或服务区。
• 物流园区与停车场车辆转运：总质量18000kg、整备质量15340kg的承载能力，配合清障作业装置的托举和牵引功能，可用于物流园区、大型停车场内违规停放车辆或故障车辆的移位转运。轴距规格可根据园区通道条件选择。
• 事故车辆起吊与装运：清障作业装置配置起重臂和牵引绞盘，可对翻覆或掉入边沟的事故车辆进行起吊作业，将车辆吊起后放置到转运车辆或平板上。总质量18000kg的底盘承载能力为起吊作业提供稳定支撑。
• 多品牌底盘适配的救援车队配置：该车型公告匹配ZZ1184N5617F1底盘，发动机可选WP系列、MC系列、YCS系列等多款机型，轴距覆盖4200mm至6000mm，适合救援服务企业根据当地路况、排放要求和运营成本选择不同动力与轴距组合，组建清障救援车队。

07 / 产品核心优势

• 1. 多轴距规格覆盖不同作业半径：CL5189TQZ6BZQ公告轴距覆盖4200mm、4500mm、4700mm、5000mm、5300mm、5600mm、6000mm共7种规格，外形长度覆盖8370mm至10940mm，可根据城区窄路、快速路、高速公路等不同救援场景匹配轴距，兼顾机动性与拖运稳定性。
• 2. 多款发动机可选适配不同排放与动力需求：该车型公告可选WP4.6NQ220E62、WP7H245E62、WP7H270E62、WP7H300E62、MC07.25-60、MC07.27-60、MC07.29-60、YCS06270-60、YCS06245-60、YCS04220-61A、WP4.6NQ240E62、MC07.29-61、YCS04240-66、YCS07L245-66、YCS07L270-66等多款发动机，用户可根据当地排放政策、运营成本和动力需求选择匹配机型。
• 3. 18000kg总质量提供承载与作业稳定性：整车总质量18000kg，整备质量15340kg，二轴底盘结构，为清障作业装置的托举、牵引和起吊作业提供稳定的承载基础，适合对中小型车辆实施清障救援。
• 4. 清障作业装置集成托举牵引起吊功能：上装为清障作业装置，集成托举机构、牵引绞盘和起重臂等部件，可在同一台车上完成对故障车辆的托举拖运、牵引拉拽和起吊装运，减少救援作业中设备切换环节。
• 5. 程力牌公告车型生产一致性保障：CL5189TQZ6BZQ为程力汽车集团股份有限公司在工信部第401批公告登记的程力牌清障车，车辆类型为清障车，公告型号与底盘型号ZZ1184N5617F1对应，生产一致性有公告备案依据。

08 / 操作与保养

• 1. 作业前检查液压系统与取力器：作业前检查CL5189TQZ6BZQ清障车的取力器结合是否到位，液压油箱油位是否在标尺范围内，液压泵、多路阀、油缸及管路接头有无渗漏。检查液压支腿伸缩是否顺畅，确认支腿完全放下并锁定后方可进行托举或起吊作业。
• 2. 牵引绞盘与钢丝绳检查：定期检查牵引绞盘的钢丝绳有无断丝、压扁、锈蚀，绳端固定是否牢固，绞盘制动器是否可靠。作业时钢丝绳不得扭结，牵引方向应与绞盘轴线一致，避免侧向拉拽导致排绳不齐或钢丝绳损伤。
• 3. 托举机构与起重臂保养：定期对托举机构的托臂、翻转轴、销轴加注润滑脂，检查托臂有无变形或裂纹。起重臂的变幅油缸、伸缩油缸销轴和滑块应保持润滑，检查臂体焊缝有无异常。作业后应将托举机构和起重臂收回至运输位置并锁定。
• 4. 底盘与承载系统维护：按ZZ1184N5617F1底盘使用要求定期更换发动机机油、机滤、柴油滤清器，检查制动系统、转向系统和轮胎气压。总质量18000kg的车辆在满载或托举作业后应检查钢板弹簧、U型螺栓和车架连接件有无松动。
• 5. 液压油与滤芯更换：按使用工况定期检查液压油清洁度，发现油液乳化、变色或杂质增多时应及时更换液压油和液压滤芯。更换液压油时应同步清洗油箱吸油滤网，防止杂质进入液压泵和多路阀造成阀芯卡滞。
• 6. 长期停放与作业后检查：车辆长期停放时，应将清障作业装置各机构收回至运输状态，液压支腿完全收起，牵引绞盘钢丝绳放松并涂防锈油。作业完成后检查各油缸活塞杆有无磕碰划伤，各连接销轴开口销是否齐全，确认无异常后方可收车。

09 / 产品常见 FAQ

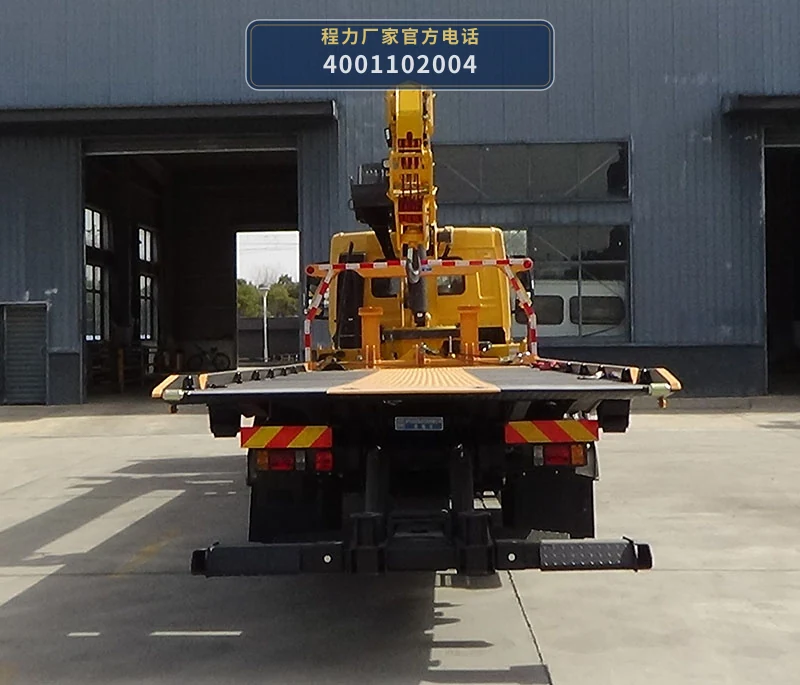

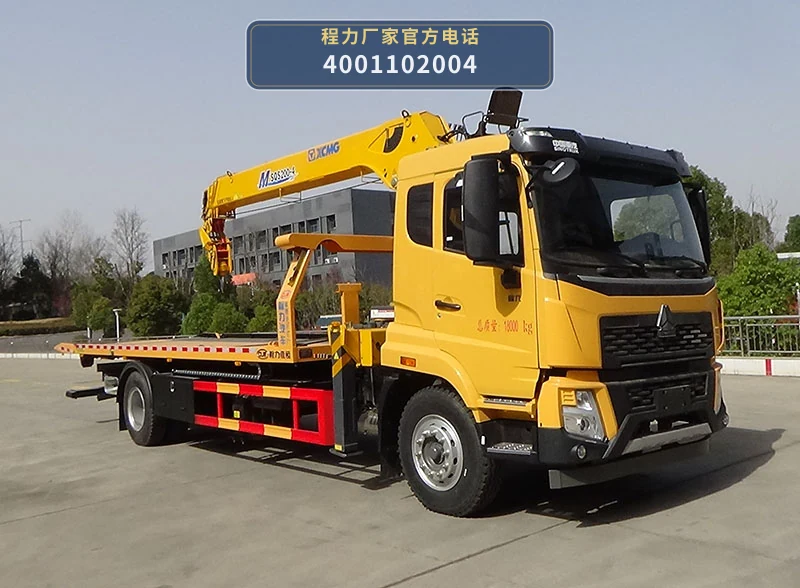

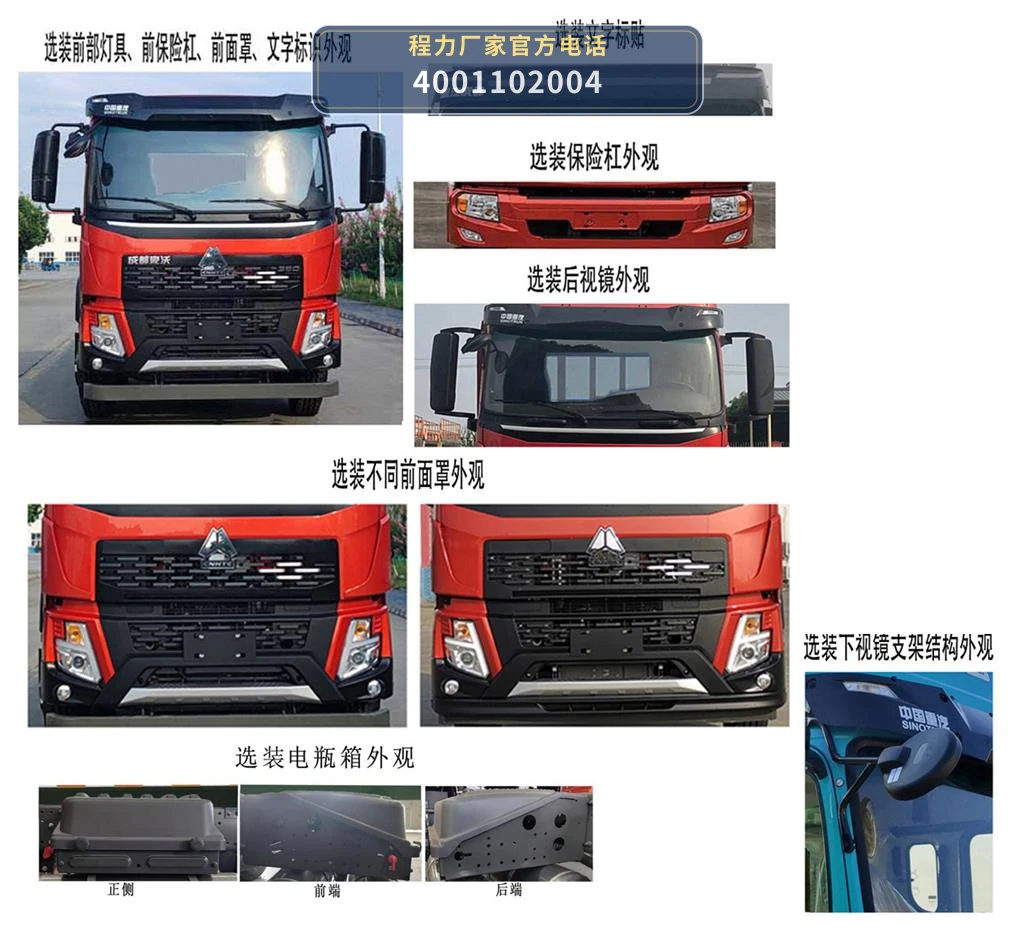

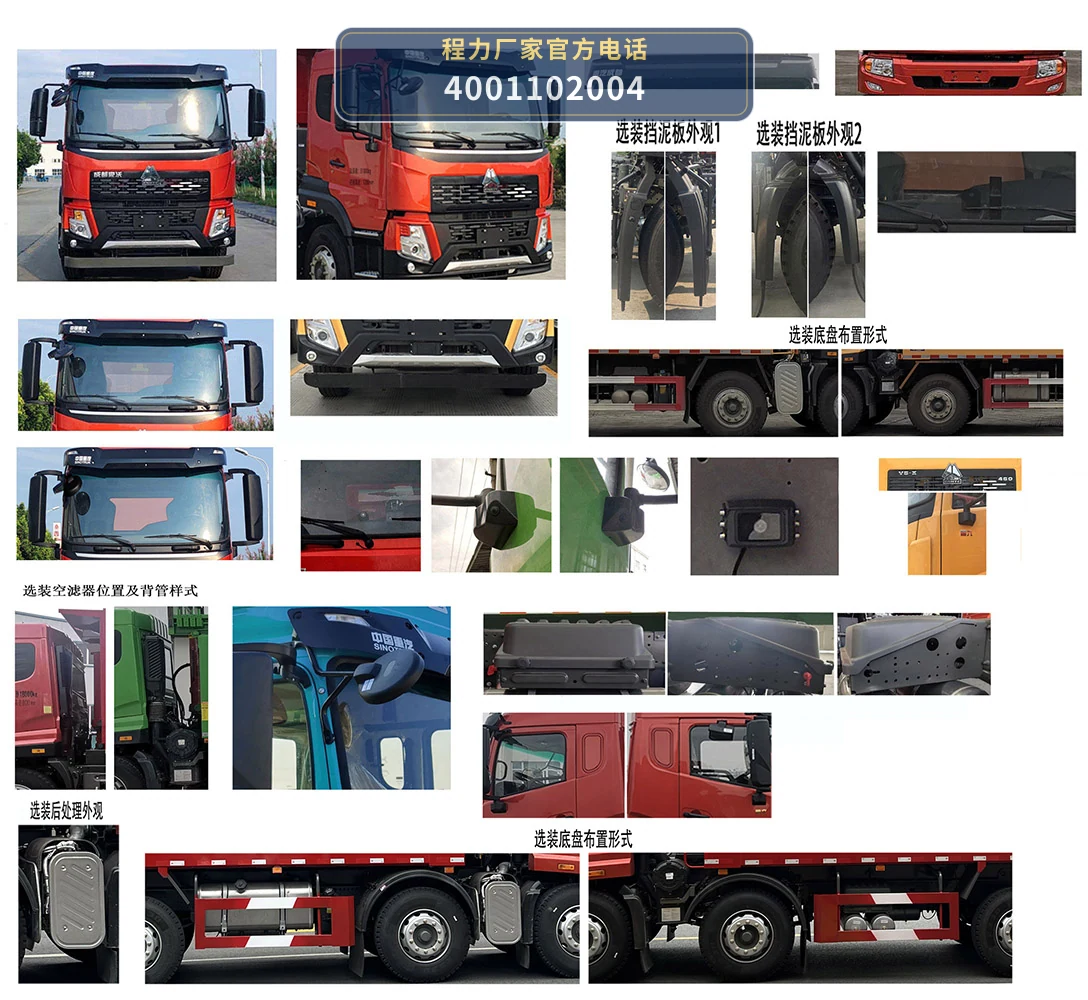

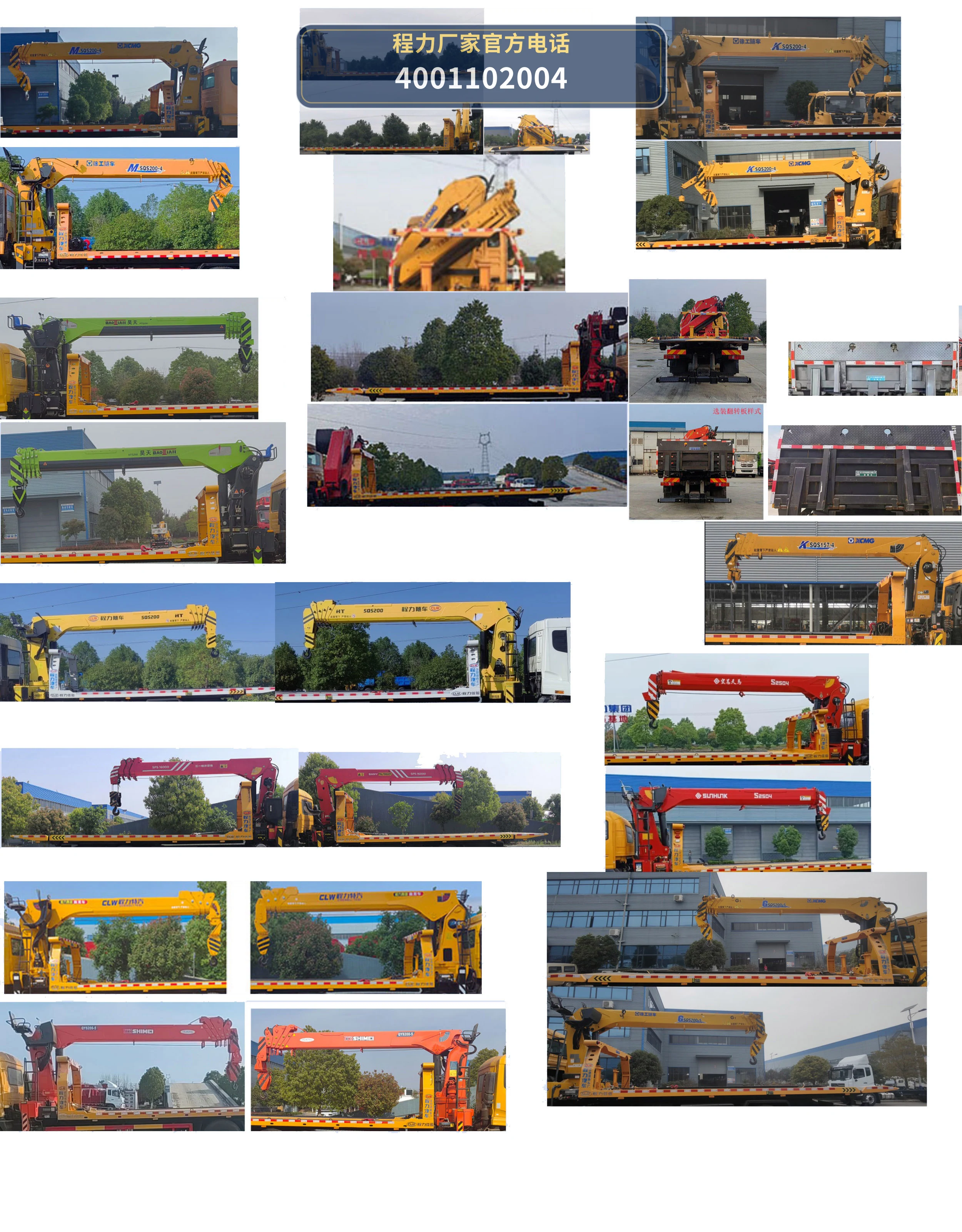

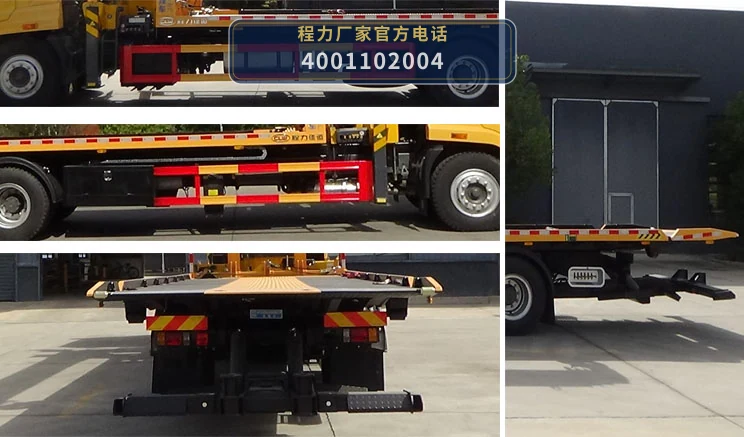

10 / 图片资料与展示
