CL5181TQZD6ZQ型程力牌清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

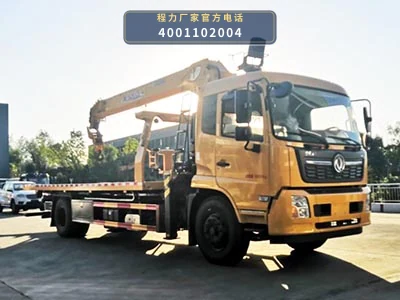

程力牌CL5181TQZD6ZQ清障车以DFH1180EX8底盘为动力平台，发动机可选B6.2NS6B210、B6.2NS6B230、B6.2NS6B245，动力经底盘传动系统传递至取力器，取力器驱动液压油泵，将发动机机械能转换为液压能，为托举、牵引、起吊等清障动作提供动力源。整车总质量18000kg，轴距覆盖5000、5300、5600、5800mm，外形尺寸覆盖9800×2550×3800mm至10600×2550×3800mm等规格，为不同长度清障上装提供布置基础。

液压系统由油泵、多路换向阀、油缸、液压管路和液压油箱构成。操作人员通过多路换向阀控制液压油流向，驱动托举臂升降、伸缩，驱动牵引绞盘收放钢丝绳，驱动起吊臂变幅与回转。托举臂伸入故障车或事故车底盘下方，托举油缸举升将车辆前桥或后桥托起，使被托车辆呈牵引姿态；牵引绞盘通过钢丝绳将被困车辆拉拽至可牵引位置或拖上平板。

对于平板型清障上装，液压油缸驱动平板倾斜与滑移，绞盘牵引车辆沿平板滑移上车，平板回位后由锁止机构固定。作业过程中，液压系统的压力由溢流阀限定，各执行油缸按换向阀指令顺序动作，完成托举、牵引、起吊、平板升降等清障作业环节。

06 / 适用作业场景

• 城市道路故障车拖移：CL5181TQZD6ZQ清障车总质量18000kg，轴距覆盖5000至5800mm，可在城市主干道、快速路对故障轿车、轻型货车进行托举牵引，将车辆拖移至维修点或指定停放场地。
• 高速公路事故车清障：该车外形尺寸覆盖9800×2550×3800mm至10600×2550×3800mm，轴距最长5800mm，配合B6.2NS6B245发动机，可在高速公路对事故车辆实施牵引、托举和拖离作业，恢复道路通行。
• 物流园区与停车场车辆调度：对于物流园区、大型停车场内无法自行行驶的车辆，CL5181TQZD6ZQ清障车可利用托举和牵引功能进行短距离移位，轴距5300mm和5600mm规格在园区道路转弯半径适应性较好。

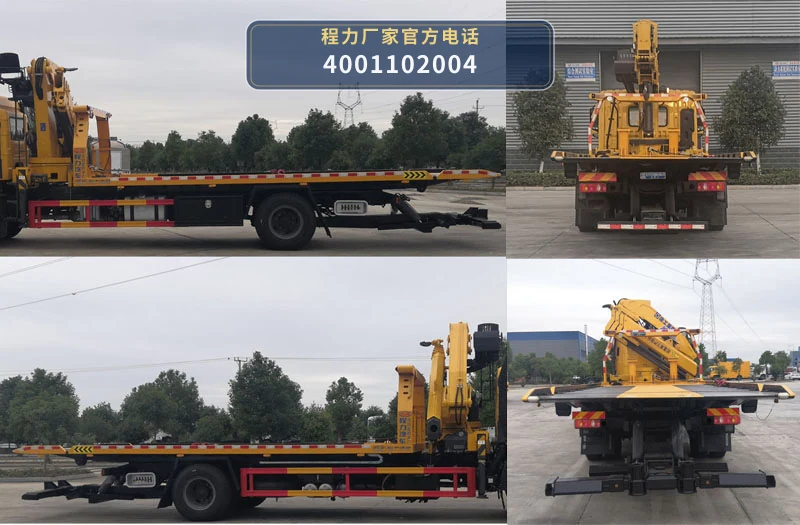

• 事故现场起吊与扶正：清障上装配置起吊臂和绞盘，可对侧翻或滑入边沟的事故车辆实施起吊扶正，再配合托举牵引完成拖离，适用于城乡道路及国省道事故救援场景。
• 车辆违停拖移与联合执法：该车环保状态标记为是，可在城市管理部门组织的违停车辆拖移行动中，对占道违停车辆实施托举拖移，轴距5000mm规格适合老城区较窄道路作业。

07 / 产品核心优势

• 1. 多轴距多发动机配置覆盖不同清障需求：CL5181TQZD6ZQ清障车轴距覆盖5000、5300、5600、5800mm四种规格，发动机可选B6.2NS6B210、B6.2NS6B230、B6.2NS6B245三种功率，用户可根据被拖车辆吨位、道路条件和作业半径匹配底盘配置。
• 2. 总质量18000kg提供充足上装承载基础：整车总质量18000kg，整备质量14220kg或13300kg，为托举臂、绞盘、起吊臂等清障上装提供承载余量，可适配中型故障车和事故车的拖移作业。

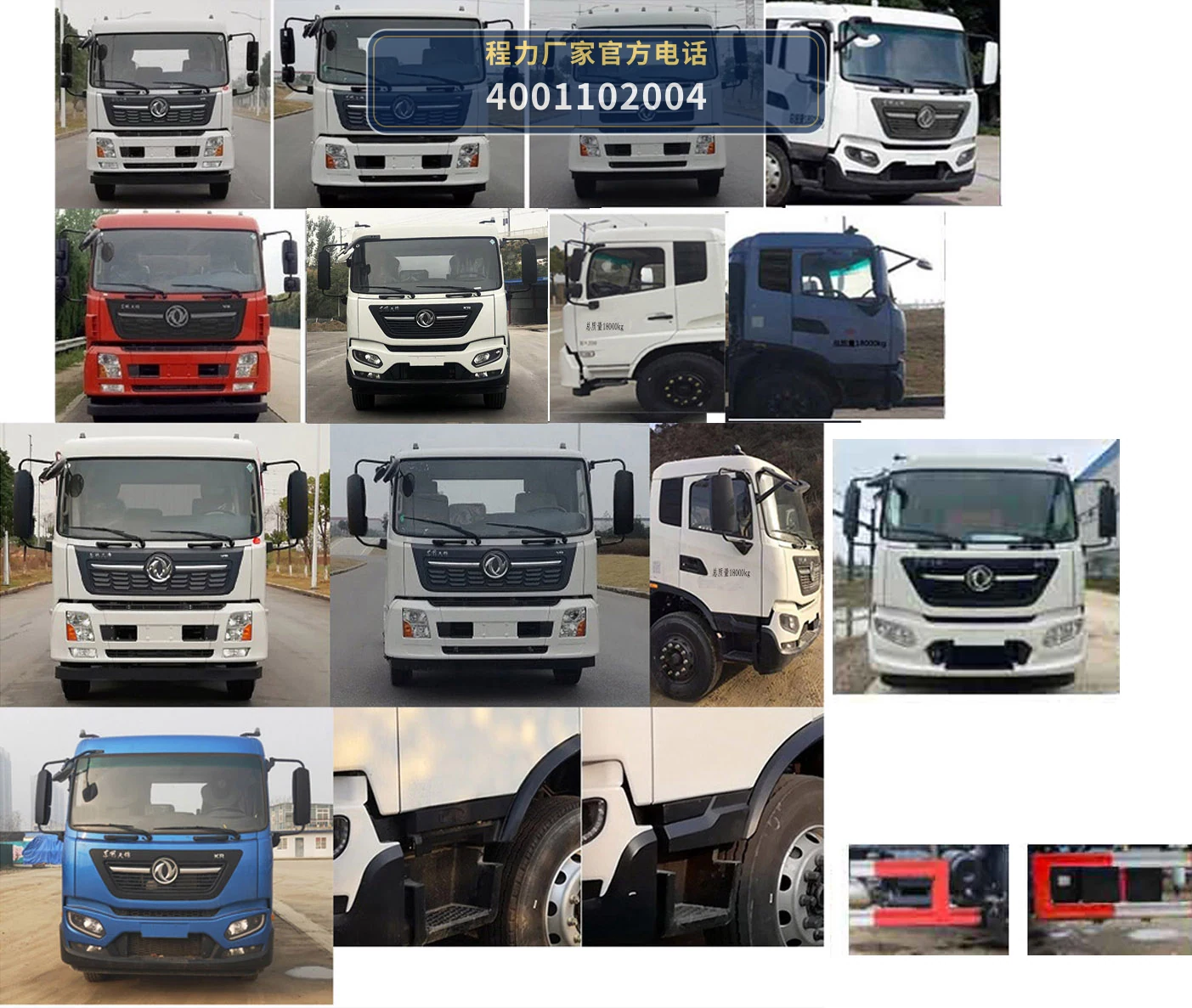

• 3. 东风DFH1180EX8底盘平台成熟可靠：采用DFH1180EX8二类底盘，双轴结构，轴距与整车尺寸匹配，底盘零部件通用性较好，便于日常维护和配件供应。
• 4. 环保状态标记为是，满足排放管理要求：公告库环保状态标记为是，发动机排放配置与当前环保管理要求衔接，可在对排放有要求的区域开展清障作业。

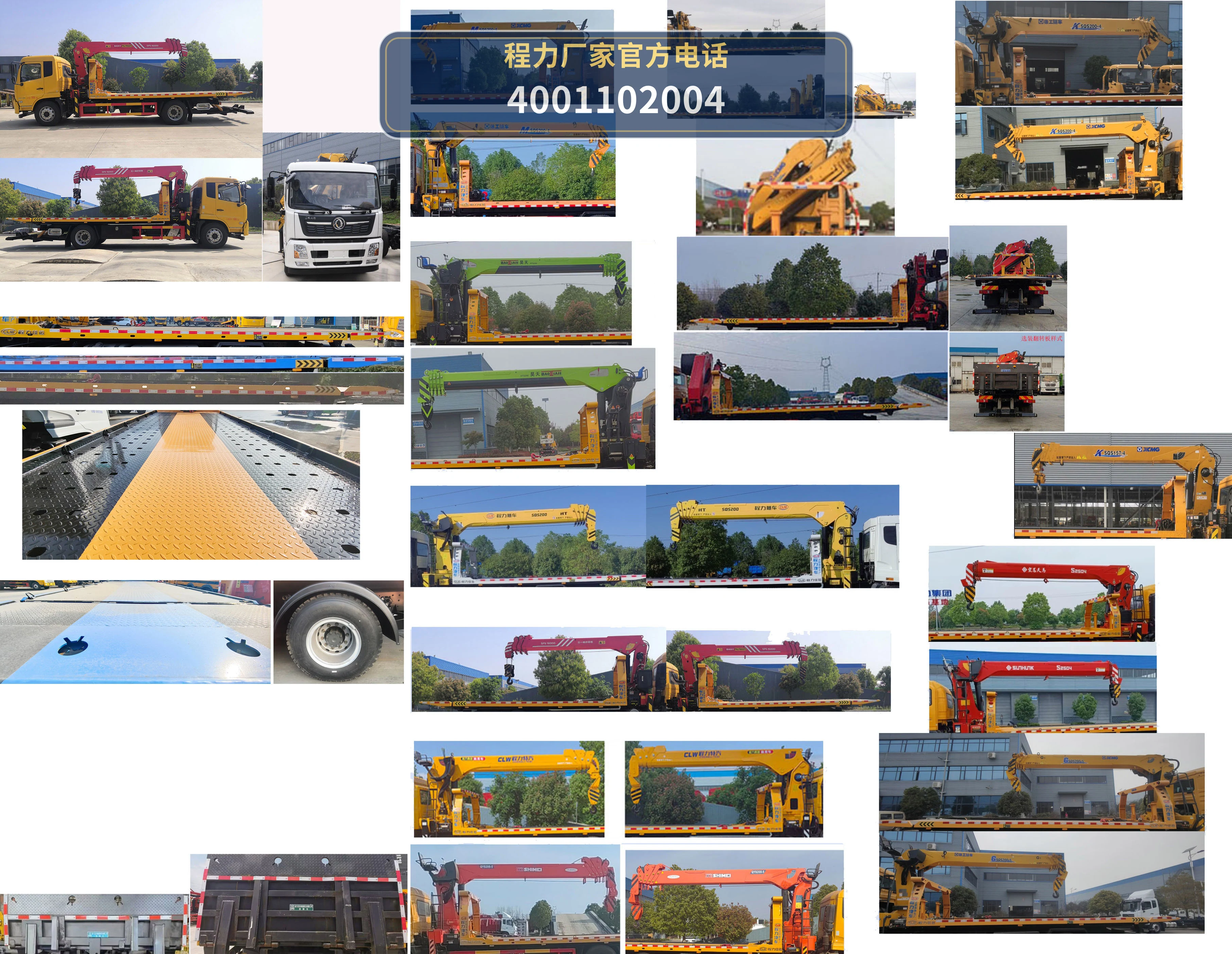

• 5. 外形尺寸覆盖9800至10600mm，适配不同上装方案：整车长度覆盖9800、10100、10400、10600mm，高度覆盖3800mm和3500mm，宽度2550mm，可匹配不同长度平板和托举式清障上装，满足多样化清障作业布置。

08 / 操作与保养

• 1. 作业前检查液压油泵与取力器：启动发动机后，检查取力器结合是否平顺，液压油泵有无异响，液压油箱油位是否在标尺范围内，各液压管路接头有无渗漏。确认多路换向阀处于中位后再进行托举或牵引操作。
• 2. 托举臂与托举油缸检查：检查托举臂伸缩是否顺畅，托举油缸活塞杆有无划伤或漏油，托举臂锁止机构是否可靠。托举作业时确认被托车辆手刹已松、挡位为空挡，托举臂伸入位置避开燃油管路和制动管路。
• 3. 牵引绞盘与钢丝绳维护：定期检查绞盘钢丝绳有无断丝、压扁或锈蚀，绳端固定是否牢固。绞盘收放时保持钢丝绳排列整齐，避免乱绳。作业后清理钢丝绳表面泥污，必要时涂抹防锈油。
• 4. 起吊臂与回转机构保养：检查起吊臂变幅油缸和回转马达工作是否正常，回转支承润滑是否到位。起吊作业前确认支腿已可靠伸出并支撑于坚实地面，起吊过程中避免超载和斜拉。
• 5. 液压系统滤芯与油液更换：按保养周期更换液压油滤芯和液压油，检查液压油有无乳化或杂质。多路换向阀操纵杆动作应轻便灵活，如出现动作迟缓或压力不足，应检查溢流阀设定值和油泵磨损情况。
• 6. 底盘与制动系统日常检查：按DFH1180EX8底盘保养要求检查发动机机油、冷却液、制动液和轮胎气压。清障车作业时频繁起步和制动，应定期检查制动片磨损和制动管路密封性。
