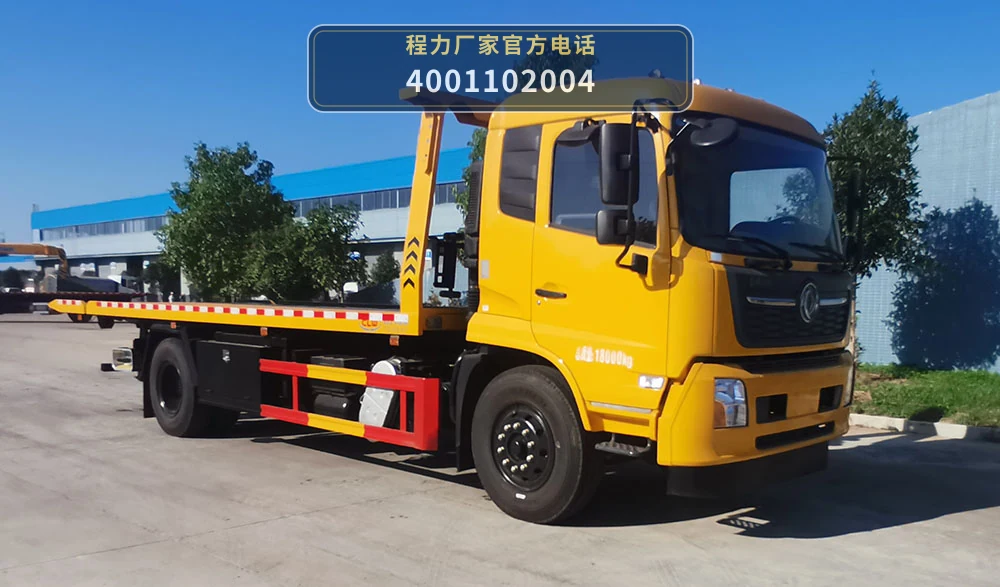

CL5181TQZD6YJ型程力牌清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5181TQZD6YJ型程力牌清障车以DFH1180EX8底盘为动力平台，发动机可选D4.5NS6B190、D6.7NS6B230、B6.2NS6B210、D4.0NS6B185、DDi50E220-60、B6.2NS6B230、DDi50E190-60、D4.0NS6B195、D6.7NS6B260、D4.5NS6B220、DDi47E210-60、B6.2NS6B260、B6.2NS6B245、DDi47E240-60、DDi47E260-60、D4.5NS6B240等型号，通过取力器从底盘变速箱取力，驱动液压油泵建立压力油路，为托举、起吊、牵引等清障动作提供动力。整车总质量18000kg，整备质量11200kg，外形尺寸9680/9650×2550×2920mm，轴距覆盖3800、3950、4200、4500、4700、5000、5100、5300、5600、5800mm多种规格，可根据被拖车辆的吨位与轴距匹配对应底盘布置。

清障作业时，液压系统按操作阀组指令将压力油分配至各执行油缸与液压马达：托举机构下降至被拖车辆轮胎下方，托臂收拢将故障车或事故车前轮或后轮托起离地；起吊机构通过吊臂与卷扬钢丝绳对侧翻、掉沟等车辆进行起吊扶正；牵引机构通过钢丝绳与拖钩对可滚动车辆实施牵引。各动作由多路换向阀控制，实现托举、起吊、牵引的独立或联动操作。

被托举或牵引的车辆随清障车转移至指定停放点后，操作阀组回中卸荷，托臂下降落地、吊臂复位、钢丝绳回收，液压系统压力释放，完成一次清障作业循环。整车环保状态在公告中标记为是，排放控制按公告对应发动机配置执行。

06 / 适用作业场景

• 城市道路故障车辆拖移：CL5181TQZD6YJ清障车总质量18000kg、整备质量11200kg，可对城市道路上的抛锚轿车、轻型货车等故障车辆实施托举拖移。3800-5800mm多档轴距可选，短轴距底盘转弯半径较小，适合城区道路调头与狭窄路段通行。
• 高速公路事故车辆清障：针对高速公路上的事故车辆，该车可利用起吊机构对侧翻、滑落边沟的车辆进行起吊扶正，再通过托举或牵引方式转移至安全区域。可选D6.7NS6B230、B6.2NS6B260等较大功率发动机，为长距离牵引转场提供动力储备。
• 物流园区与停车场车辆调度：在物流园区、大型停车场内，对违规停放、故障占道的中轻型车辆进行托举移位。整备质量11200kg与18000kg总质量之间的质量余量，可适配常见轻型商用车的托举转移需求，轴距覆盖3800-5800mm便于匹配不同底盘布置。
• 事故现场车辆扶正与吊装：车辆发生侧翻、坠落等事故后，清障车吊臂与卷扬机构可对事故车辆实施起吊、扶正，配合托举机构完成装车转运。环保状态公告标记为是，可在对排放有要求的城区路段执行清障任务。
• 保险救援与4S店车辆转运：用于保险救援公司、汽车4S店对故障商品车、事故维修车辆的托举运输。可选D4.5NS6B190、D4.0NS6B185、DDi50E190-60等发动机配置，用户可根据运营区域路况与油耗需求选择对应动力。

07 / 产品核心优势

• 1. 多发动机多轴距组合，适配不同清障需求：CL5181TQZD6YJ清障车公告覆盖D4.5NS6B190、D6.7NS6B230、B6.2NS6B210、D4.0NS6B185、DDi50E220-60、B6.2NS6B230、DDi50E190-60、D4.0NS6B195、D6.7NS6B260、D4.5NS6B220、DDi47E210-60、B6.2NS6B260、B6.2NS6B245、DDi47E240-60、DDi47E260-60、D4.5NS6B240等16款发动机，轴距覆盖3800-5800mm共10档，用户可按被拖车辆吨位、运营路况和当地排放要求匹配动力与底盘布置。
• 2. 18吨总质量平台，托举牵引能力有保障：整车总质量18000kg，整备质量11200kg，二者之间的质量余量可用于承载被托举或牵引的故障车辆，适合城市道路、高速公路常见中轻型车辆的清障转运作业。

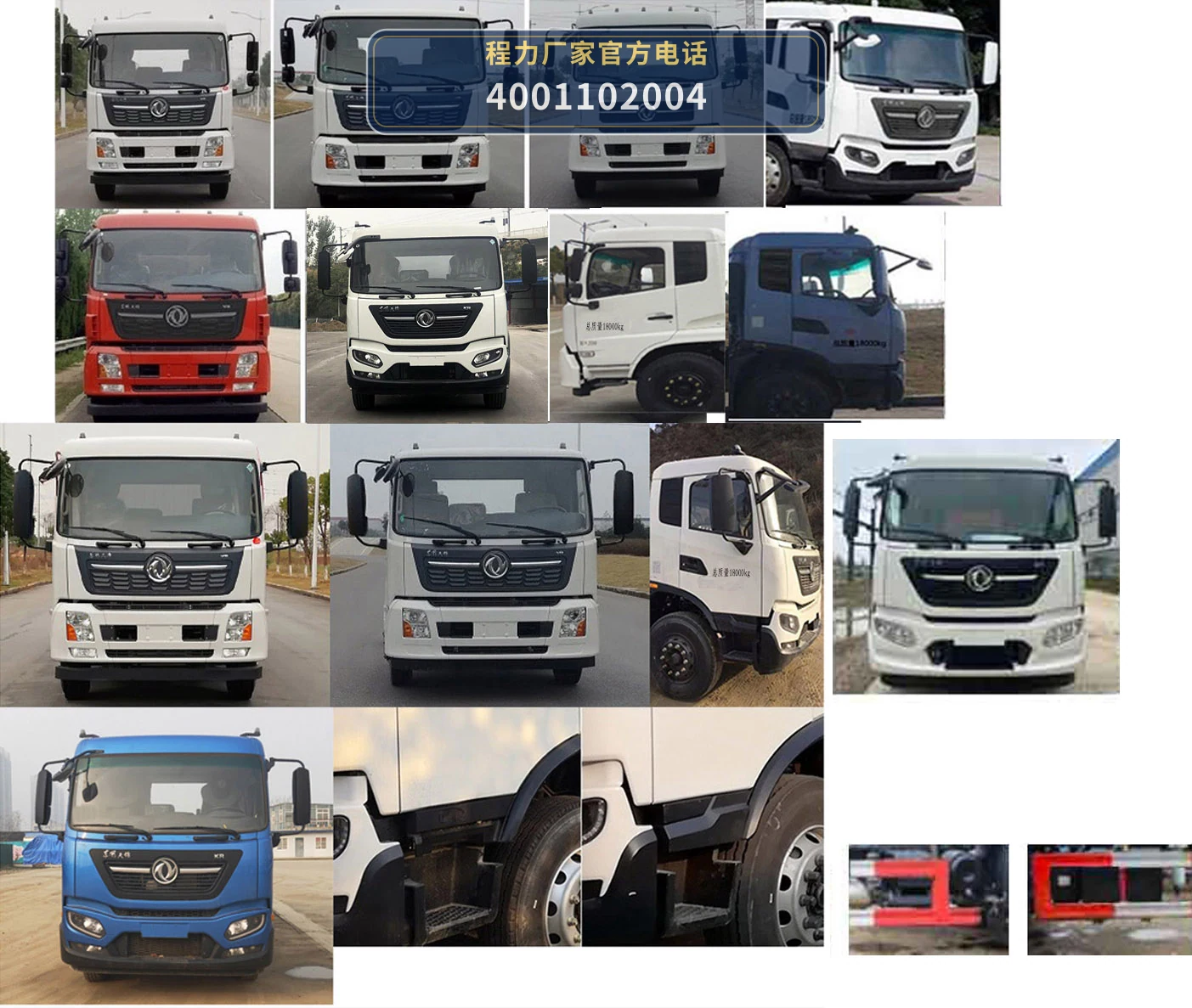

• 3. 东风DFH1180EX8底盘，服务网络覆盖广：采用DFH1180EX8底盘，该底盘为东风商用车成熟的中重型载货底盘平台，发动机、变速箱、车桥等总成配套体系完善，日常维修保养配件获取便利。
• 4. 环保状态公告标记为是，满足排放管控区域作业：公告环保状态标记为是，排放控制按对应发动机配置执行，可在对机动车排放有管控要求的城区路段执行清障救援任务。
• 5. 液压托举、起吊、牵引多动作集成：上装集成托举机构、起吊机构与牵引机构，通过多路换向阀控制液压油缸与卷扬马达，可在同一台车上完成托举拖移、起吊扶正、钢丝绳牵引等多种清障动作，减少事故现场设备调用环节。

08 / 操作与保养

• 1. 作业前检查液压系统与托举机构：作业前检查CL5181TQZD6YJ清障车的液压油泵、多路换向阀、液压油缸及油管接头有无渗漏，液压油箱油位是否在标尺范围内；检查托臂、托举支架、锁止销是否完好，托举臂升降是否顺畅，确认托举机构处于收拢锁定状态后方可行驶。
• 2. 起吊与卷扬机构检查：检查吊臂、卷扬钢丝绳、拖钩有无断丝、变形、锈蚀，钢丝绳在卷筒上排列是否整齐；检查起吊油缸、卷扬马达及制动装置工作是否正常，吊臂伸缩与变幅动作有无卡滞。
• 3. 底盘与取力器日常维护：按DFH1180EX8底盘保养要求定期更换发动机机油、机滤、柴滤、空滤；检查取力器与变速箱连接部位有无异响、渗油，取力器操纵机构是否到位；检查轮胎气压与磨损、制动系统与ABS工作状态。
• 4. 作业中保持底盘停放稳定：托举或起吊作业时，将清障车停放在坚实平整路面，拉紧手制动，必要时在车轮下加装垫块；托举被拖车辆时缓慢操作多路阀，避免液压冲击；起吊作业时注意吊臂回转范围内不得站人，钢丝绳不得斜拉超载。
• 5. 作业后收车与液压系统复位：作业完成后将托臂、吊臂、钢丝绳全部收回至运输位置并锁止，多路换向阀手柄回中位，液压系统卸荷；清洁托举机构与钢丝绳表面泥污，检查各销轴、关节部位润滑情况，按周期加注润滑脂。
• 6. 长期停放与液压油更换：车辆长期停放时，每月启动发动机运转取力器，操作各液压动作数次，防止油缸密封件老化粘连；按底盘与上装使用说明书规定周期更换液压油与滤芯，更换时注意排净系统空气。

09 / 产品常见 FAQ

10 / 图片资料与展示
