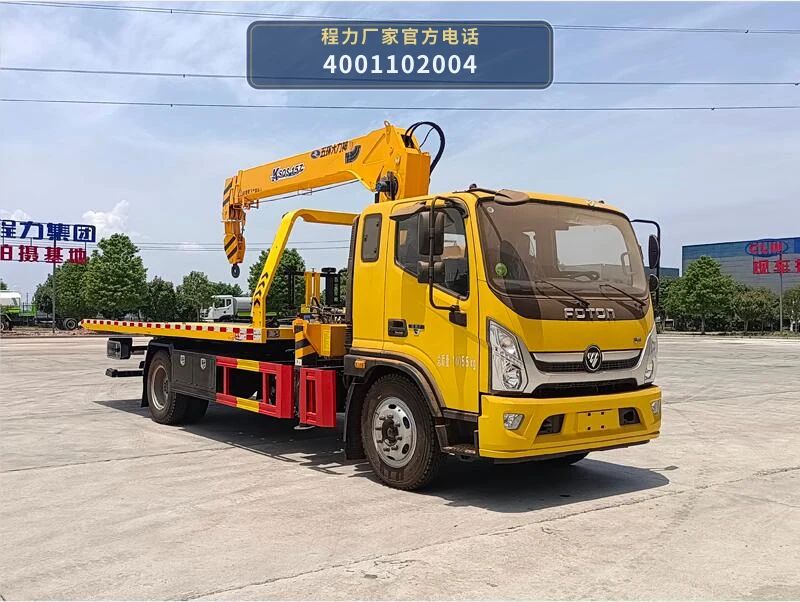

CL5140TQZ6BYJ型福田时代清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5140TQZ6BYJ型福田时代清障车以福田时代BJ1148VKPEG-AD1底盘为动力平台，发动机（可选F3.8NS6B156、F3.8NS6B190、D40TCIF1、D40TCIF2、F3.8NS6B170、YCS04200-68、F4.5NS6B190、F4.5NS6B220A）通过取力器驱动清障作业装置。底盘总质量14055kg，整备质量9900kg，轴距覆盖3800mm、4200mm、4500mm、4700mm、4800mm多种规格，为清障作业提供稳定的承载与行驶基础。

清障作业装置由液压系统、托举机构、绞盘牵引机构等组成。作业时，取力器将发动机动力传递至液压油泵，液压油经控制阀分配至各执行油缸，驱动托举臂升降、伸缩及绞盘收放，完成对故障车辆的托举、牵引和拖离。

作业过程中，操作人员通过控制阀组操纵各动作，托举机构对车辆前桥或后桥进行托举，绞盘钢丝绳用于牵引车辆至托举位置或直接拖拽。完成救援后，托举臂回落复位，液压系统卸荷，车辆转入正常行驶状态。

06 / 适用作业场景

• 城市道路故障车辆救援：CL5140TQZ6BYJ清障车总质量14055kg、整备质量9900kg，轴距可选4200mm、4500mm等规格，机动性适合在城市道路对故障轿车、轻型货车进行托举和拖离作业。
• 高速公路事故车辆清障：该车可选F3.8NS6B190（140kW/190PS）、YCS04200-68（147kW/199PS）等发动机，动力储备满足高速公路救援时拖拽事故车辆的需求，清障作业装置可快速托举并牵引车辆撤离现场。
• 停车场及小区车辆转运：轴距3800mm短轴距规格使车辆在停车场、小区道路等狭窄区域转向灵活，清障作业装置可对违停或故障车辆进行托举转运，整备质量9900kg适配常规路面承载条件。
• 汽车4S店及维修站商品车运输：清障车可对无法行驶的商品车、维修车辆进行托举和牵引，总质量14055kg的底盘承载能力可适配多数乘用车及轻型商用车的转运需求，绞盘牵引机构辅助车辆上托。

07 / 产品核心优势

• 1. 多轴距多发动机配置可选：CL5140TQZ6BYJ清障车轴距覆盖3800mm、4200mm、4500mm、4700mm、4800mm，发动机可选康明斯F3.8NS6B156（115kW/156PS）、F3.8NS6B190（140kW/190PS）、云内D40TCIF1（135kW/183PS）、玉柴YCS04200-68（147kW/199PS）等8款，用户可根据救援场景和道路条件匹配动力与轴距组合。
• 2. 总质量14055kg承载平台：底盘总质量14055kg，整备质量9900kg，为清障作业装置提供稳定的承载基础，可适配城市道路、高速公路等场景下的车辆托举与牵引作业。
• 3. 清障作业装置集成化：上装为清障作业装置，集成液压托举机构与绞盘牵引机构，通过取力器驱动液压系统，实现托举臂升降、伸缩及绞盘收放等动作，满足故障车辆的托举、牵引和拖离需求。
• 4. 环保状态公告标记为是：公告库环保状态标记为是，发动机排放符合公告要求，可在对排放有要求的区域开展道路救援作业。
• 5. 程力牌公告车型：该车为程力汽车集团股份有限公司申报的程力牌清障车，公告批次405，车辆类型为清障车，产品信息可在工信部公告中查询。

08 / 操作与保养

• 1. 作业前检查液压系统：检查取力器结合与分离是否顺畅，液压油泵、控制阀组、油缸及管路接头有无渗漏，液压油位是否在标尺范围内；确认绞盘钢丝绳排列整齐、无断丝和压扁，托举臂各铰点润滑良好。
• 2. 托举作业时规范操作：托举车辆前，将底盘停放于坚实平整路面，拉紧驻车制动，必要时垫好三角木；根据被托车辆轴距调整托举臂位置，确保托举点对准前桥或后桥合理受力部位，缓慢操作控制阀，避免冲击。
• 3. 绞盘牵引注意事项：使用绞盘牵引时，钢丝绳不得扭结、打结，牵引方向应与绞盘轴线一致；牵引过程中人员远离钢丝绳受力方向，牵引到位后及时锁定绞盘，防止钢丝绳回弹。
• 4. 定期保养液压油及滤芯：按底盘及上装保养要求定期更换液压油和液压油滤芯，清洗或更换吸油滤网；检查油缸活塞杆表面有无划伤，防尘圈是否完好，发现渗漏及时更换密封件。
• 5. 行驶前复位与检查：清障作业结束后，将托举臂、绞盘等机构完全复位并锁定，取力器分离，检查各部位有无遗留工具或异物，确认车辆外廓尺寸符合公告要求后再上路行驶。

09 / 产品常见 FAQ

10 / 图片资料与展示
