CL5120TQZ6BZQ型程力牌清障车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

程力牌CL5120TQZ6BZQ清障车以SX1120NP6381底盘为动力平台，搭载D36TCIF1发动机（排量3610ml，功率130kW/176PS），动力经传动系统传递至底盘，并通过取力器驱动上装液压系统。底盘总质量11995kg，整备质量8180/7680kg，轴距覆盖3800mm至4700mm多种规格，为清障作业提供稳定的承载与行驶基础。

上装核心为液压驱动的清障作业装置，包括托举臂、绞盘、液压支腿等执行机构。作业时，取力器带动液压泵将发动机动力转化为液压能，通过多路阀控制液压油流向各执行元件，实现托举臂的升降、伸缩及绞盘的牵引动作，完成对故障或事故车辆的托举、牵引和装载。

在托举和牵引过程中，液压支腿可展开以增加作业稳定性，防止底盘倾覆。清障车通过托举臂将车辆前端或后端抬起，或使用绞盘钢丝绳牵引车辆至平板上，实现快速清障和转移。作业结束后，各执行机构回位，液压系统卸荷，车辆恢复行驶状态。

06 / 适用作业场景

• 城市道路故障车辆清障：适用于城市主干道、高架桥等区域故障车辆的快速拖离。CL5120TQZ6BZQ清障车总质量11995kg，轴距3800-4700mm，机动性较好，可搭载托举装置对小型客车、轿车进行托举牵引，及时恢复道路通行。
• 高速公路事故车辆救援：在高速公路应急车道或服务区，清障车可对事故车辆进行托举和拖曳。D36TCIF1发动机功率130kW/176PS，动力储备满足高速路段行驶和作业需求，整备质量8180/7680kg，可适配不同轴距底盘，适应不同救援距离和路况。
• 停车场及小区车辆挪移：适用于停车场、住宅小区内违规停放或故障车辆的挪移。清障车托举臂可快速举升车辆前轴或后轴，通过绞盘牵引至指定位置，轴距3800mm短轴距版本在狭窄空间内转向更灵活。
• 汽车4S店及维修站车辆转运：用于4S店、维修厂之间故障车或商品车的短途转运。清障车可安全托举车辆，避免驱动轮着地磨损，总质量11995kg，可满足多数乘用车的转运需求。

07 / 产品核心优势

• 1. 多轴距底盘适配不同作业场景：CL5120TQZ6BZQ清障车提供3800mm、4100mm、4200mm、4500mm、4700mm五种轴距规格，对应外形长度8955mm至7470mm，用户可根据道路条件、转弯半径和承载需求选择合适轴距，兼顾城区窄路和城际快速路作业。
• 2. 动力系统满足清障作业需求：搭载D36TCIF1发动机，排量3610ml，功率130kW/176PS，由成都云内动力有限公司生产，为底盘行驶和上装液压系统提供动力源，保障托举、牵引等作业的连续性。
• 3. 总质量与整备质量匹配合理：总质量11995kg，整备质量8180kg或7680kg，根据轴距和配置不同有所差异，为托举装置和乘员留出承载余量，符合清障车公告参数要求。
• 4. 液压驱动上装实现高效清障：上装采用液压驱动，通过取力器从底盘获取动力，控制托举臂和绞盘动作，操作集中、响应直接，可快速完成故障车辆的托举和牵引。
• 5. 公告型号与参数透明可查：CL5120TQZ6BZQ为工信部公告车型（第393批），底盘型号SX1120NP6381，发动机、总质量、轴距等参数均可在公告中查询，便于用户核对配置和办理相关手续。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油箱油位是否在标尺范围内，液压管路及接头有无渗漏，取力器开关是否处于断开位置。确认托举臂、绞盘等执行机构无异常，钢丝绳无断丝、变形。
• 2. 托举作业时规范操作：将车辆停放在坚实平整地面，拉紧手刹，必要时展开液压支腿。操作多路阀控制托举臂缓慢靠近目标车辆，调整托举臂高度和角度，确保托叉准确卡入车辆轮胎下方，避免强行托举造成损坏。
• 3. 绞盘牵引注意事项：使用绞盘牵引时，确保钢丝绳排列整齐，避免重叠挤压。牵引过程中人员远离钢丝绳受力方向，牵引力不得超过绞盘额定值。作业结束后，及时清洁钢丝绳并涂抹防锈油。
• 4. 定期保养液压与底盘系统：按底盘保养手册定期更换发动机机油、机滤、空滤。液压系统每工作一定时间后检查液压油清洁度，必要时更换液压油滤芯。定期检查取力器传动轴、液压泵、多路阀等部件紧固情况。
• 5. 长期停放与出车前检查：长期停放时，应将托举臂、支腿收回至运输状态，释放液压系统压力。出车前检查轮胎气压、灯光信号、制动系统，确认托举装置锁止可靠，无松动。

09 / 产品常见 FAQ

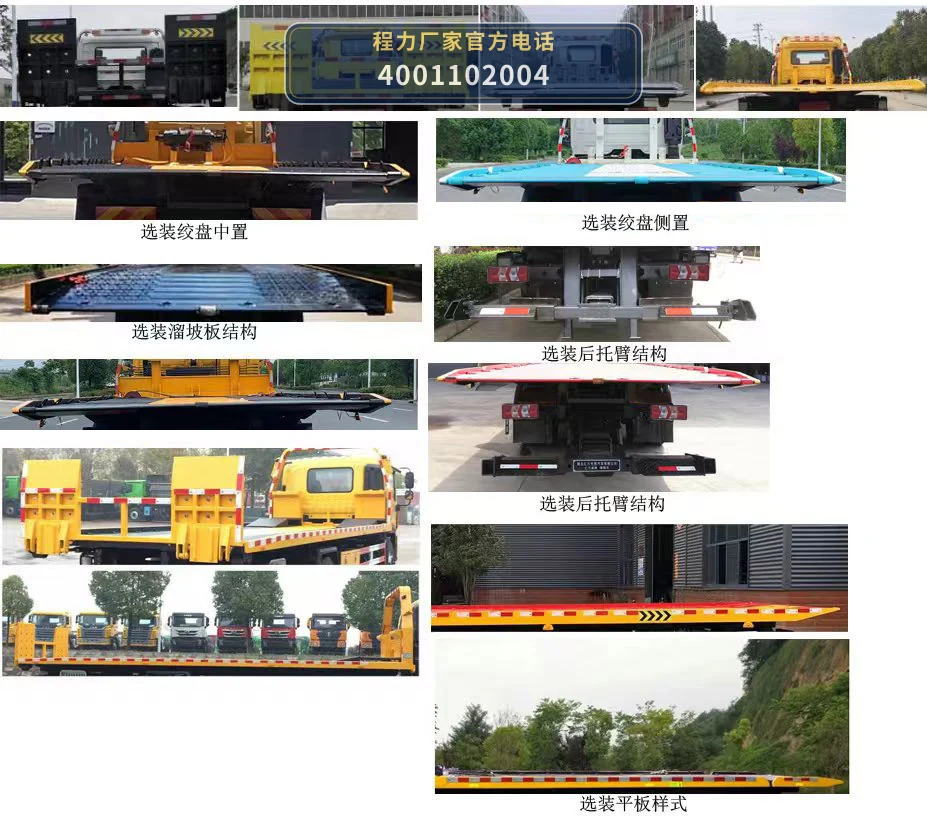

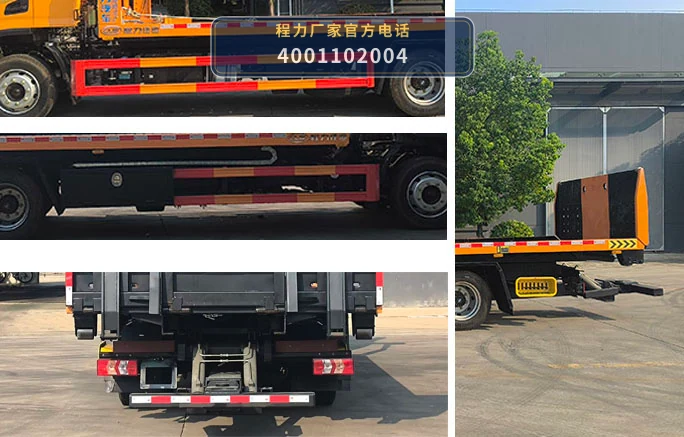

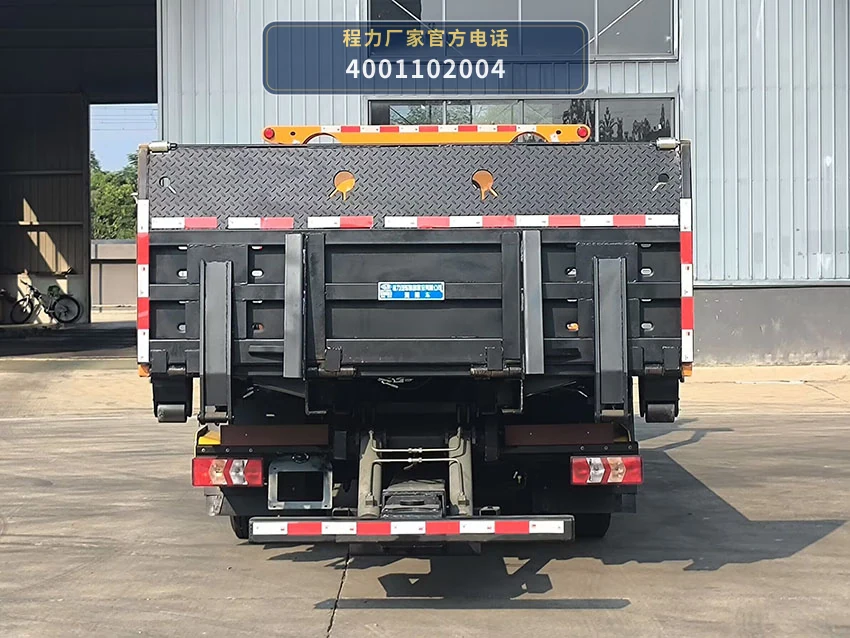

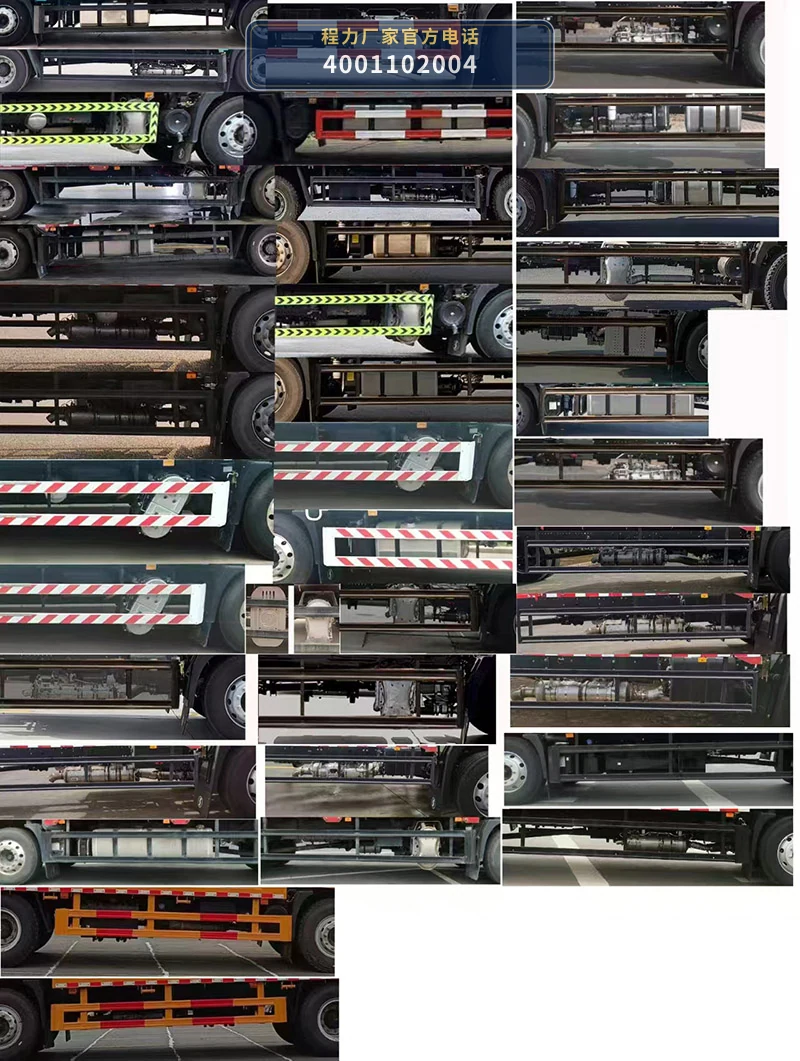

10 / 图片资料与展示
