CL5105TQZ6YJ型福田时代清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

程力牌CL5105TQZ6YJ清障车以福田时代BJ1108VFPEG-FK底盘为动力平台，发动机（F3.8NS6B170或F4.5NS6B220A）通过取力器驱动上装清障装置的液压系统。底盘总质量9995kg，轴距4700mm，整车外形尺寸8800×2500×2400mm，为清障作业提供承载与行驶基础。

上装清障装置由液压绞盘、托举机构、液压油缸及控制阀组等部件构成。作业时，取力器接合后液压泵输出压力油，经多路阀分配至各执行油缸，驱动托举臂升降、伸缩及绞盘收放，完成对故障或事故车辆的托举、牵引与装载动作。

清障作业流程为：车辆停稳并设置安全警示后，操作人员通过控制阀组操控托举臂对准目标车辆，利用托举机构将车辆前轴或后轴托起，或通过绞盘牵引车辆至平板上，随后锁定托举臂或固定车辆，确认安全后驶离现场，完成清障转运。

06 / 适用作业场景

• 城市道路故障车辆清障：CL5105TQZ6YJ清障车总质量9995kg，轴距4700mm，机动性适合在城市道路对故障轿车、轻型货车进行托举牵引，快速清除道路障碍，恢复交通。
• 高速公路事故车辆救援：车辆外形尺寸8800×2500×2400mm，搭载F4.5NS6B220A发动机（162kW/220PS）时动力充沛，可满足高速公路场景下对事故车辆的托举、拖曳及转运需求。
• 停车场/小区车辆挪移：清障装置具备托举与牵引功能，可用于停车场、住宅小区内违规停放或故障车辆的挪移作业，轴距4700mm便于在有限空间内操作。
• 汽车维修站车辆转运：清障车可将无法行驶的车辆托举牵引至维修站，上装清障装置支持绞盘牵引和托举，适合维修企业用于故障车接运服务。

07 / 产品核心优势

• 1. 双发动机选择适配不同动力需求：公告可选F3.8NS6B170（125kW/170PS，排量3800ml）和F4.5NS6B220A（162kW/220PS，排量4500ml）两款福田康明斯发动机，用户可根据作业强度与路况选择合适动力配置。
• 2. 总质量9995kg兼顾承载与蓝牌路权：总质量9995kg，整备质量7000kg，轴距4700mm，在支持清障装置承载能力的同时，整车尺寸8800×2500×2400mm，适合城市及城际道路通行。
• 3. 清障装置功能集成度高：上装清障装置集成托举机构、液压绞盘及控制阀组，可完成托举、牵引、装载等动作，一车满足多种清障救援作业需求。
• 4. 福田时代底盘服务网络广泛：采用福田时代BJ1108VFPEG-FK底盘，福田康明斯发动机，市场保有量大，配件供应与售后服务网络覆盖较广，便于日常维护保养。
• 5. 环保状态公告标记为是：公告库环保状态标记为“是”，发动机排放符合国家环保信息公开要求，可在环保管控区域合规运行。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查清障装置的液压油泵、多路阀、油缸及管路接头有无渗漏，液压油位是否在标尺范围内，确保取力器接合正常。
• 2. 检查托举机构与绞盘：检查托举臂、伸缩臂、绞盘钢丝绳及吊钩的磨损与变形情况，确认锁定销轴、安全卡扣齐全有效，钢丝绳无断丝、压扁等缺陷。
• 3. 底盘日常保养：按福田时代BJ1108VFPEG-FK底盘保养手册要求，定期更换发动机机油、机滤、空滤及燃油滤清器，检查制动系统、转向系统及轮胎气压。
• 4. 作业后清洁与存放：作业结束后清洁清障装置表面油污与泥垢，将托举臂、绞盘复位至运输状态，检查各阀组手柄是否处于中位，切断取力器动力。
• 5. 定期检查液压油清洁度：每累计作业一定时间后，检查液压油滤芯及油液污染度，按需更换液压油和滤芯，防止杂质进入阀组导致动作卡滞。

09 / 产品常见 FAQ

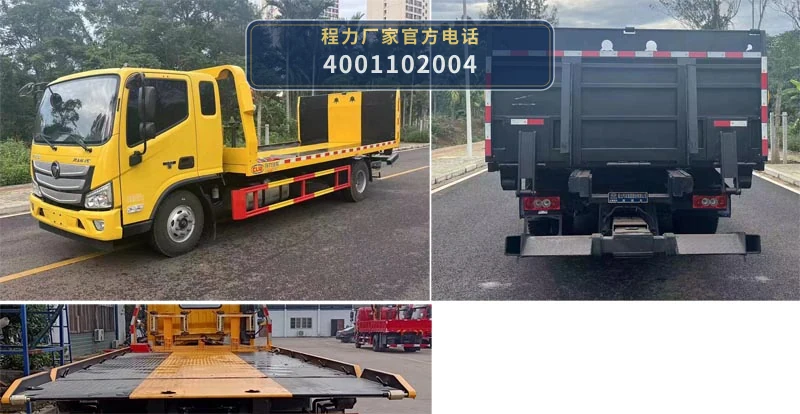

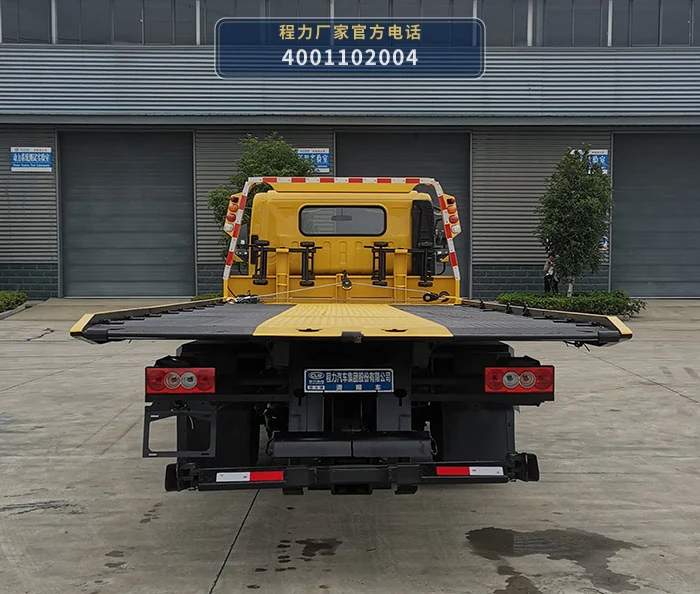

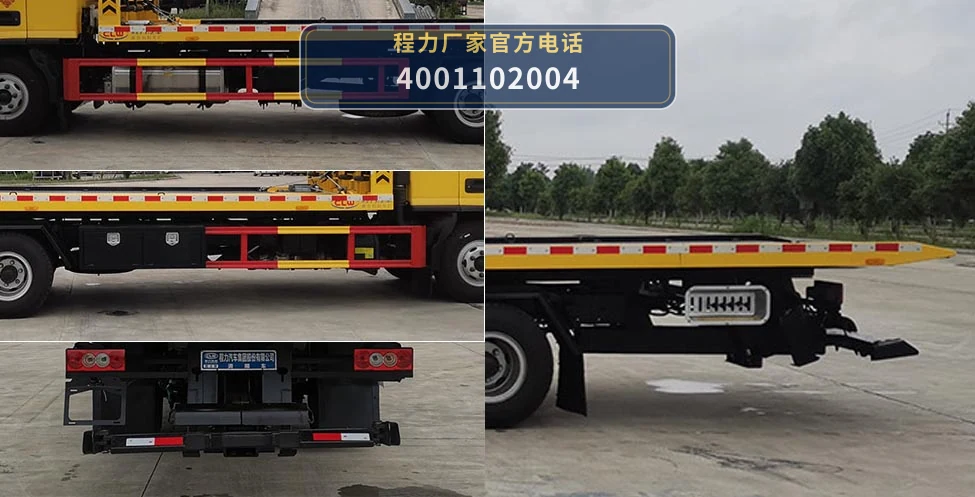

10 / 图片资料与展示
