CL5090TQZ6APZ型程力牌清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

程力牌CL5090TQZ6APZ清障车以重汽ZZ1097H3815F191Z底盘为动力平台，发动机（WP3NQ160E61、WP2.3NQ130E61、WP4.1NQ190E61、WP2.5NQ150E61等多款WP系列柴油机可选）通过取力器驱动液压系统，将底盘动力转换为液压能，为上装托举、牵引、起吊等执行机构提供动力。整车总质量9100kg，轴距3280/3360/3600/3800mm，外形尺寸覆盖7640/7440/7300mm×2550/2500/2400mm×2520/2480/2420mm，公告批次408。

作业时，操作人员通过液压多路阀控制液压油缸与液压绞盘动作：托臂机构完成对故障车或事故车车桥的托举，绞盘钢丝绳配合托叉、拖叉完成牵引与拖移；液压支腿在起吊或托举作业中提供支撑，支持底盘停放稳定。液压系统由取力器、液压泵、多路阀、油缸、绞盘、油管及油箱等部件构成，形成动力—控制—执行—动作的完整链路。

清障作业完成后，托臂与绞盘按操作规程复位，液压系统卸荷，车辆恢复行驶状态。整个作业过程依托底盘动力与液压传动实现，不改变底盘原有行驶功能，符合清障车道路清障牵引的公告用途。

06 / 适用作业场景

• 城市道路故障车清障牵引：适用于城市主干道、快速路及高速公路入口等场景的故障车、抛锚车清障牵引。CL5090TQZ6APZ总质量9100kg，轴距3280/3360/3600/3800mm，整车长度7300—7640mm，可在城市道路条件下完成故障车辆的托举与拖移。
• 交通事故车拖移：用于交通事故现场事故车辆的拖移清理。车辆采用重汽ZZ1097H3815F191Z底盘，可选WP4.1NQ190E61等发动机，配合液压托臂与绞盘完成事故车托举牵引，帮助恢复道路通行。
• 高速公路应急救援清障：适用于高速公路应急救援场景下的故障车、事故车清障。整车总质量9100kg，外形宽度2550/2500/2400mm，轴距覆盖3280—3800mm，可根据道路条件与作业需求匹配不同轴距规格。
• 停车场及物流园区车辆转运：用于停车场、物流园区内违规停放车辆或故障车辆的短距离转运。CL5090TQZ6APZ采用液压托举牵引方式，可在园区道路条件下完成车辆拖移作业。

07 / 产品核心优势

• 1. 重汽底盘平台，动力匹配成熟：CL5090TQZ6APZ采用重汽ZZ1097H3815F191Z底盘，公告可选WP3NQ160E61、WP2.3NQ130E61、WP4.1NQ190E61、WP2.5NQ150E61、WP2.5NQ160E61、WP2.5NQ170E62等多款WP系列柴油发动机，用户可根据吨位需求与使用工况匹配动力配置。
• 2. 多轴距规格可选，适应不同作业半径：公告轴距覆盖3280mm、3360mm、3600mm、3800mm四种规格，整车长度对应7300mm、7440mm、7640mm，可根据清障作业场景与道路条件选择合适轴距，兼顾通过性与作业稳定性。
• 3. 总质量9100kg，整备质量6000/6500kg：整车总质量9100kg，整备质量6000kg或6500kg，在9吨级清障车中具备合理的质量分配，为托举牵引作业提供承载基础。
• 4. 液压托举牵引系统，作业方式成熟：上装采用液压托臂与液压绞盘组合的托举牵引方式，通过取力器驱动液压泵，多路阀控制油缸与绞盘动作，实现故障车托举、牵引与拖移，作业流程清晰。
• 5. 公告批次408，车型信息可查：CL5090TQZ6APZ已在工信部《道路机动车辆生产企业及产品公告》第408批次登记，公告名称为程力牌CL5090TQZ6APZ清障车，车辆类型为清障车，车型信息可通过公告渠道查询核对。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查CL5090TQZ6APZ的取力器、液压泵、多路阀、油缸、绞盘、油管及油箱，确认液压油位在正常范围、管路无渗漏、各接头连接可靠；检查绞盘钢丝绳有无断丝、压扁、锈蚀，托叉与拖叉是否完好。
• 2. 托举牵引作业时的底盘停放：托举或牵引作业时，将重汽ZZ1097H3815F191Z底盘停放于坚实平整地面，拉紧驻车制动，必要时使用三角木固定车轮；液压支腿支撑到位后再进行托臂升降与绞盘牵引操作，避免在松软或倾斜地面作业。
• 3. 液压油与滤芯维护：按使用工况定期检查液压油清洁度，发现油液乳化、变色或杂质增多时及时更换；定期更换液压油滤芯，清洗油箱呼吸器，保持液压系统清洁，减少液压泵与多路阀磨损。
• 4. 绞盘与钢丝绳保养：绞盘钢丝绳使用后应清洁并涂抹防锈油脂，存放时保持张紧状态；定期检查绞盘制动器与离合器动作是否可靠，发现钢丝绳断丝超标或绳端固定松动应及时处理。
• 5. 托臂与销轴润滑：定期对托臂铰点、销轴、油缸耳环等运动部位加注润滑脂，检查销轴有无松动、磨损，保持托举机构动作灵活；发现结构件焊缝开裂或变形应立即停用并检修。
• 6. 底盘常规维护：按底盘使用要求对发动机（WP系列柴油机）、变速箱、制动系统、轮胎进行定期保养；检查取力器与底盘连接部位有无松动、异响，确保取力器结合与分离正常。

09 / 产品常见 FAQ

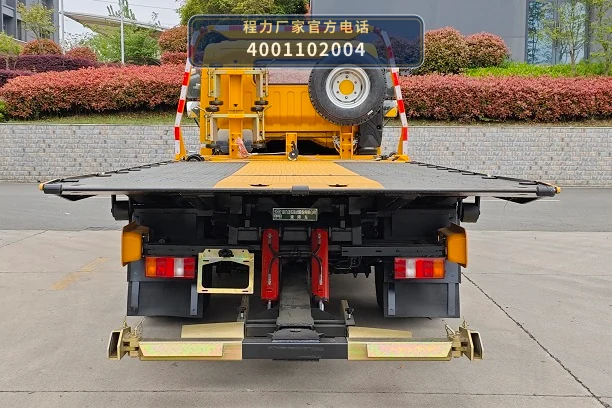

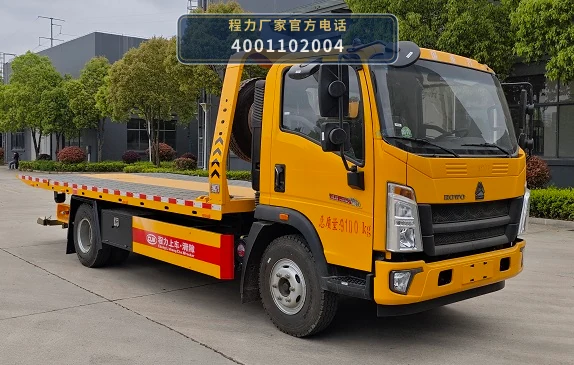

10 / 图片资料与展示
