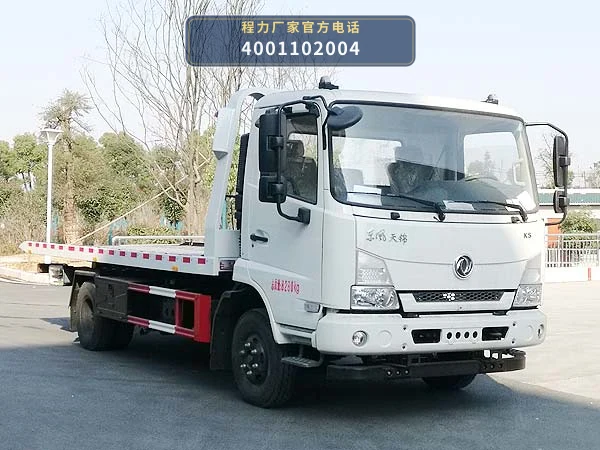

CL5080TQZD6DP型东风天锦清障车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CL5080TQZD6DP型东风天锦清障车以DFH1080B3底盘为动力平台，发动机（YCY30165-60或YCY30150-60）通过取力器驱动液压系统，将动力传递至清障上装的液压油泵，为托举、拖牵等执行机构提供液压动力。底盘总质量8280kg，轴距3800mm，整车外形尺寸7595×2350×2650mm，为清障作业提供稳定的承载与布置基础。

作业时，操作人员通过液压控制阀组操纵托举臂和拖牵装置：托举臂伸出、下降至故障车辆底盘下方，托举臂提升将车辆前桥托起；拖牵装置通过钢丝绳或硬牵引机构连接被拖车辆，实现牵引转运。液压系统的工作压力由溢流阀限定，各执行油缸的动作顺序由多路换向阀控制，确保托举和牵引动作平稳可控。

清障作业完成后，托举臂收回、拖牵装置复位，液压系统卸荷，车辆恢复行驶状态。整个作业链路围绕液压动力传递与机械执行展开，上装动作与底盘动力输出协同工作，满足道路清障转运的基本功能需求。

06 / 适用作业场景

• 城市道路故障车辆清障转运：CL5080TQZD6DP清障车总质量8280kg，轴距3800mm，机动性适合在城市道路对故障轿车、小型客车进行托举和拖牵转运，将车辆移至不妨碍交通的地点或维修站。
• 交通事故车辆救援拖离：在交通事故现场，清障车可利用托举臂和拖牵装置将事故车辆托起并拖离现场，快速恢复道路通行。整车尺寸7595×2350×2650mm，可在常规车道内完成救援操作。
• 高速公路应急清障：搭载玉柴YCY30165-60发动机（121kW/164PS）或YCY30150-60发动机（110kW/149PS），动力储备满足高速公路应急清障拖牵需求，可对故障车辆实施快速拖离。
• 停车场及小区车辆挪移：对于违规停放或阻碍通行的车辆，清障车可进行短距离托举挪移，轴距3800mm，转弯半径适中，适合在停车场、小区道路等空间受限区域作业。

07 / 产品核心优势

• 1. 东风天锦底盘承载可靠：采用DFH1080B3底盘，总质量8280kg，整备质量5420kg，额定载质量2730kg（对应YCY30165-60发动机）或2665kg（对应YCY30150-60发动机），底盘结构成熟，为清障上装提供稳定承载平台。
• 2. 双发动机配置可选：提供YCY30165-60（121kW/164PS）和YCY30150-60（110kW/149PS）两款玉柴发动机，排量均为2970ml，用户可根据动力需求和运营成本选择合适配置。
• 3. 轴距与尺寸适配清障作业：轴距3800mm，外形尺寸7595×2350×2650mm，车身长度适中，既支持拖牵作业时的稳定性，又兼顾城市道路和狭窄区域的通过性。
• 4. 环保状态合规：公告环保状态标记为“是”，满足当前排放管理要求，可在环保管控区域正常使用。
• 5. 清障功能明确：公告车辆类型为清障车，上装围绕托举和拖牵功能设计，适用于道路故障车辆和事故车辆的清障转运，功能定位清晰。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油泵、多路换向阀、油缸及管路接头有无渗漏，液压油位是否在标尺范围内；检查托举臂和拖牵装置的销轴、锁止机构是否完好，钢丝绳有无断丝、变形。
• 2. 托举作业操作要点：托举前确认被拖车辆手刹已松开、挡位在空挡；托举臂应缓慢伸出至车辆前桥下方，调整托举臂高度使托举块贴合前桥，确认对位后再提升；托举过程中注意观察液压系统压力，避免超载。
• 3. 拖牵行驶注意事项：拖牵行驶前检查拖牵钢丝绳或硬牵引杆连接是否牢固，被拖车辆灯光信号是否正常；行驶中保持低速平稳，避免急转弯和紧急制动，转弯时注意被拖车辆的内轮差。
• 4. 定期保养液压与底盘：按底盘保养手册定期更换发动机机油、机滤、空滤；液压系统每工作一定周期后检查液压油清洁度，必要时更换液压油和滤芯；定期润滑托举臂、拖牵臂各铰接点。
• 5. 收车后检查与存放：作业结束后将托举臂、拖牵装置复位并锁止，液压系统卸荷；清洁上装表面油污和泥土，检查各紧固件有无松动，将车辆停放在平整坚实地面。

09 / 产品常见 FAQ

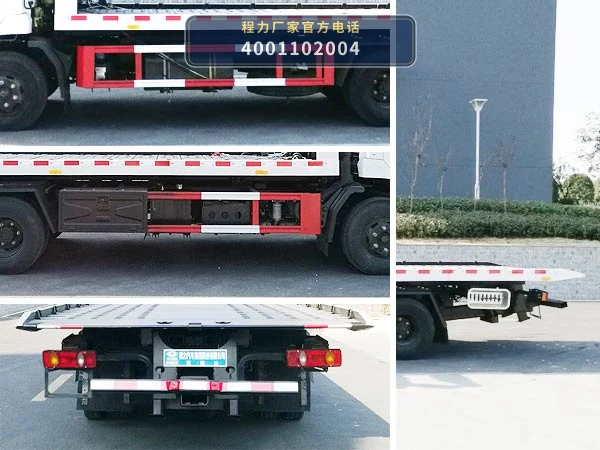

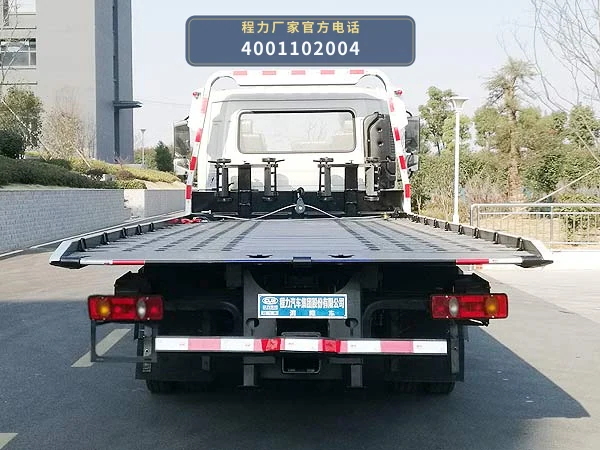

10 / 图片资料与展示
