CL5070JSQ6AJB型随车起重运输车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

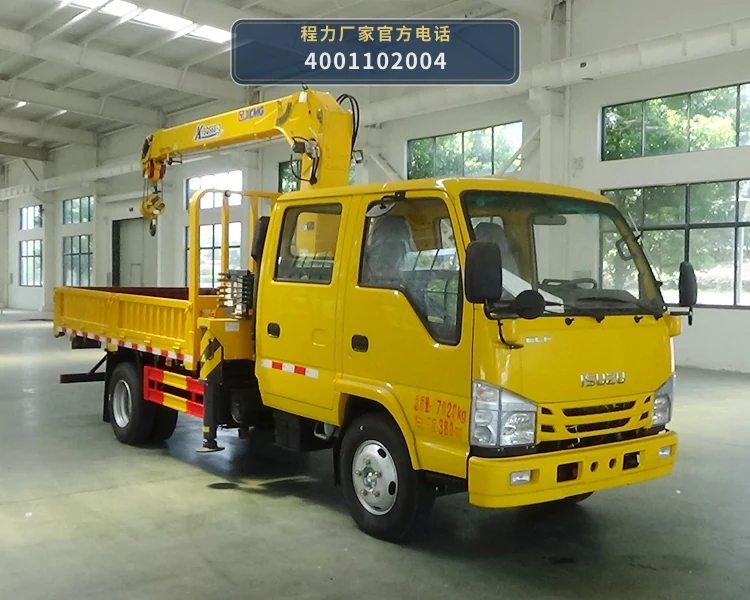

程力牌CL5070JSQ6AJB随车起重运输车以QL1070BUKWY底盘为动力平台，发动机可选4KH1CN6LB（88kW/119PS）、4KB1-TCG60（96kW/130PS）或4KH1N6MD（103kW/140PS），三款机型均由五十铃(中国)发动机有限公司生产。车辆总质量7020kg，轴距3815mm，公告外形尺寸6920（6850）×2300（2220/2150/2350/2400）×3200（3150/3050/3000/2950/2850）mm，整车采用两轴布置，上装由起重装置与货箱两部分构成。

作业时，底盘发动机动力经取力器引出，驱动液压泵将机械能转换为液压能，通过液压阀组分配至起重装置的变幅油缸、伸缩油缸和回转机构。吊臂在变幅油缸作用下完成起落，伸缩油缸驱动吊臂逐节伸出或回缩，回转机构带动吊臂左右转动，实现被吊物在货箱与车外落点之间的空间转移。

起重作业完成后，货物由吊臂落放至货箱内，由货箱承载并随底盘运输至目的地。整个作业链路为：发动机→取力器→液压泵→液压阀组→变幅/伸缩/回转执行机构→吊臂动作→货物起吊与落放→货箱承载运输。

06 / 适用作业场景

• 设备吊装与就位：CL5070JSQ6AJB随车起重运输车总质量7020kg，轴距3815mm，上装起重装置可完成中小型设备的起吊与落放。适用于工厂车间设备搬迁、小型发电机组、水泵机组等设备的装车、运输和现场就位作业。
• 树木移植与绿化施工：在园林绿化施工中，该车可利用起重装置吊装带土球苗木，完成苗木从苗圃到种植点的运输与吊放。轴距3815mm、外形尺寸6920×2300×3200mm的整车布置，适合在苗圃道路和城市绿化作业面通行与停靠。
• 建材转运与装卸：该车货箱可承载建材货物，起重装置可完成水泥管、石材、钢材等建材的装车与卸车。总质量7020kg、整备质量4650kg、额定载质量2045kg的参数组合，适合中小批量建材的短途转运与自装自卸作业。
• 市政工程与应急吊运：在市政道路维护、管网施工等场景中，该车可运输施工机具和材料，并利用起重装置完成井盖、管件、小型预制构件的吊装。底盘为QL1070BUKWY，发动机功率覆盖88kW至103kW，可满足城郊及工地道路的行驶与作业需求。

07 / 产品核心优势

• 1. 三款发动机可选，动力匹配灵活：CL5070JSQ6AJB公告可选装4KH1CN6LB（88kW/119PS，2999ml）、4KB1-TCG60（96kW/130PS，2499ml）、4KH1N6MD（103kW/140PS，2999ml）三款五十铃发动机，用户可根据载重需求和使用工况选择动力配置。
• 2. 轴距3815mm，兼顾行驶与作业稳定：整车轴距3815mm，总质量7020kg，整备质量4650kg，额定载质量2045kg。该轴距在支持货箱装载空间的同时，为起重装置作业提供相对稳定的底盘支撑。
• 3. 起重装置与货箱一体，自装自卸：上装由起重装置和货箱构成，同一台车可完成货物的起吊、装载、运输和卸载，减少对随车吊或叉车的依赖，适合设备吊装、树木移植和建材转运等需要自装自卸的作业场景。

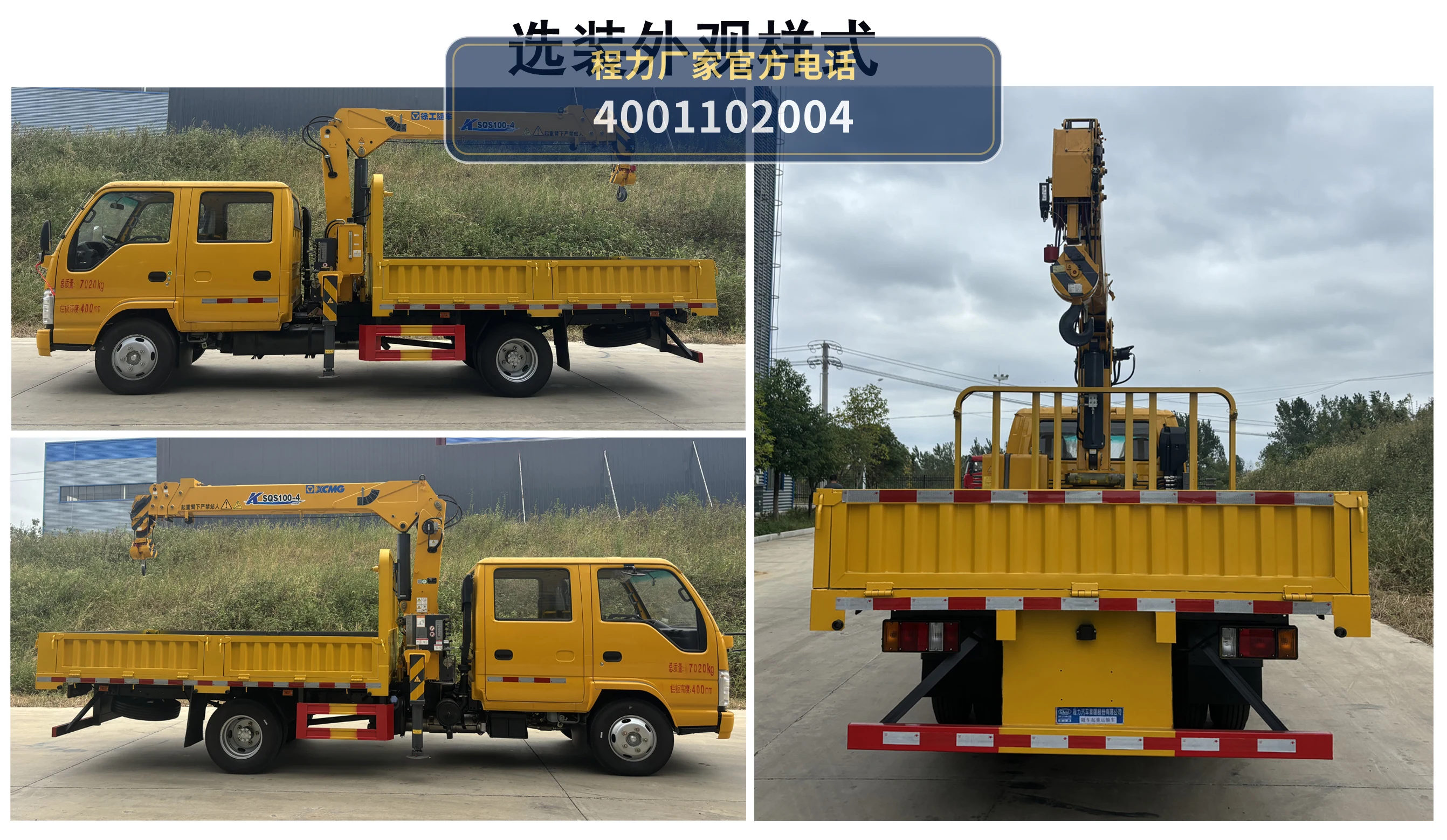

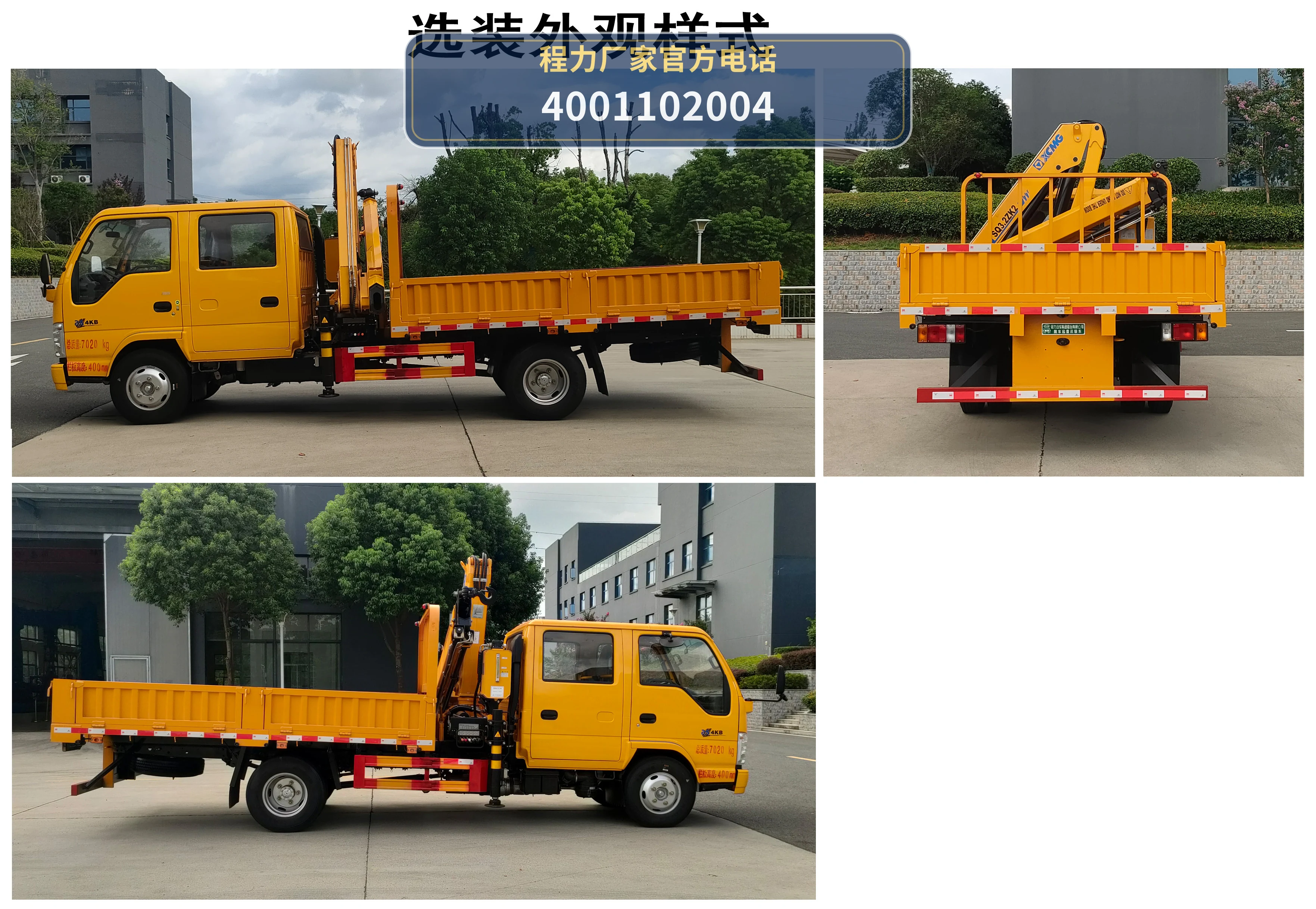

• 4. 外形尺寸多规格，适应不同上装布置：公告外形尺寸覆盖6920/6850mm长度、2300/2220/2150/2350/2400mm宽度、3200/3150/3050/3000/2950/2850mm高度多个规格，可对应不同吊机型号和货箱长度的组合布置。
• 5. 程力牌公告车型，底盘为QL1070BUKWY：该车为程力汽车集团股份有限公司申报的程力牌随车起重运输车，公告批次398，底盘型号QL1070BUKWY，两轴布置，车辆类型为随车起重运输车。

08 / 操作与保养

• 1. 作业前检查起重装置液压系统：作业前检查取力器结合是否到位，液压泵、液压阀组、变幅油缸、伸缩油缸和回转机构有无渗漏，液压油位是否在标尺范围内。确认吊臂伸缩、变幅和回转动作无卡滞后再进行吊装作业。
• 2. 吊装作业时保持底盘稳定：CL5070JSQ6AJB轴距3815mm，总质量7020kg。吊装作业时应将车辆停放在坚实平整地面，拉紧手刹，必要时在车轮处加装垫块。起吊过程中避免超载和斜拉，回转速度应平稳，防止整车重心偏移。
• 3. 定期检查液压油和滤芯：按使用工况定期检查液压油清洁度，发现油液乳化、变色或含杂质时应及时更换。液压滤芯应按保养周期更换，避免杂质进入液压阀组和油缸，影响起重装置动作精度。
• 4. 检查吊臂与钢丝绳/吊钩状态：定期检查吊臂各节臂体有无变形、焊缝有无开裂，伸缩臂滑块磨损情况。检查吊钩、钢丝绳（如配置）有无断丝、变形，吊钩防脱装置是否有效。发现异常应停止使用并修复。
• 5. 底盘与取力器日常维护：按底盘QL1070BUKWY的保养要求，定期更换发动机机油、机滤和空滤。检查取力器与变速箱连接部位有无异响和渗漏，取力器操纵机构应动作灵活、结合可靠。
• 6. 货箱与整车检查：定期检查货箱底板、边板有无开裂和变形，货箱与底盘连接螺栓有无松动。检查整车灯光、制动和转向系统，确保行驶安全。长期停用时，应将吊臂收回至行驶状态并锁定。
