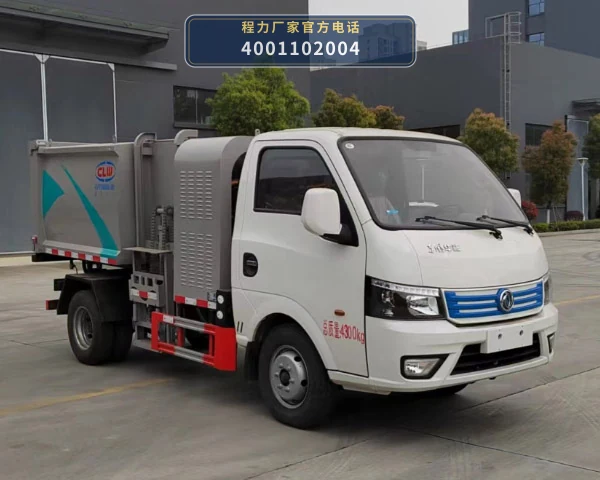

CL5047ZZZBEV型纯电动自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5047ZZZBEV型纯电动自装卸式垃圾车以EQ1041TTZEVJ纯电动底盘为动力平台，搭载精进电动科技股份有限公司生产的TZ220XS504驱动电机，电机功率140kW（190PS），由动力电池组为电机提供电能，电机输出动力经传动系统驱动车辆行驶及上装作业装置运转。整车总质量4300kg，轴距3000mm，外廓尺寸5380×1660×2120mm（另有1686×2120、2150两种尺寸组合），采用2轴布置，驾驶室准乘人数与轴荷分配按公告参数执行。

上装部分由自装卸装置构成核心作业模块。作业时，车辆停靠于垃圾收集点或垃圾桶摆放位置，操作人员通过控制系统启动自装卸装置，装置中的提升机构将标准垃圾桶抓取、提升并翻转至垃圾箱体上方，桶内垃圾在重力作用下落入箱体内部，完成垃圾的收集动作。随后提升机构将空桶回落至地面原位，单次自装卸循环结束。

垃圾在箱体内逐步积累，箱体有效容积按公告及实际配置确定。当箱体装满后，车辆行驶至垃圾转运站或处理终端，通过自装卸装置或箱体举升机构将垃圾倾卸排出，完成从收集点到转运站的完整作业链路。纯电动底盘在作业过程中无燃油发动机怠速排放，适合对噪声和尾气有管控要求的城区生活垃圾收运场景。

06 / 适用作业场景

• 城区居民小区生活垃圾定时定点收集：CL5047ZZZBEV型纯电动自装卸式垃圾车总质量4300kg、轴距3000mm，车身外廓5380×1660×2120mm，适合在居民小区内部道路及楼栋间通行。自装卸装置可对标准垃圾桶进行抓取、提升、翻转、回落作业，配合纯电动底盘低噪声特性，可在清晨或夜间时段开展生活垃圾定时定点收集，减少对居民休息的影响。
• 商业街区与步行街垃圾桶清运：商业街区、步行街等区域垃圾桶分布密集、道路相对狭窄，CL5047ZZZBEV整车宽度1660mm（另有1686mm尺寸组合），轴距3000mm，转弯半径相对较小，便于在街区道路内通行和停靠。自装卸装置逐桶收集，减少人工搬运环节，适用于沿街垃圾桶的日常清运作业。
• 机关单位、学校、医院周边垃圾收运：学校、医院、机关单位等场所对作业噪声和尾气排放有较高要求。CL5047ZZZBEV采用纯电动底盘，TZ220XS504电机功率140kW（190PS），作业过程中无燃油发动机尾气排放，噪声相对较低，可在上述场所周边开展生活垃圾收集与短途转运作业。
• 垃圾转运站与处理终端之间的短途转运：CL5047ZZZBEV额定载质量1320kg、整备质量2850kg，箱体收集满垃圾后，车辆可行驶至垃圾转运站或处理终端进行倾卸排放。整车总质量4300kg，适合城区范围内收集点至转运站之间的短途垃圾转运作业，配合纯电动底盘实现收运环节的零排放运行。

07 / 产品核心优势

• 1. 纯电动底盘，作业零排放低噪声：CL5047ZZZBEV采用EQ1041TTZEVJ纯电动底盘，搭载精进电动TZ220XS504驱动电机，电机功率140kW（190PS），动力电池供电驱动，作业过程中无燃油发动机尾气排放。相比传统燃油环卫车，更适合在噪声和尾气管控严格的城区、学校、医院周边及封闭场所开展垃圾收运作业。
• 2. 自装卸装置减少人工搬运环节：上装配置自装卸装置，可对标准垃圾桶进行抓取、提升、翻转、回落等动作，将桶内垃圾自动倒入箱体，减少环卫工人直接接触垃圾和人工搬运环节，有助于降低劳动强度、提升单点收集效率。
• 3. 整车尺寸紧凑，适应城区狭窄道路：CL5047ZZZBEV外廓尺寸5380×1660×2120mm（另有1686×2120、2150尺寸组合），轴距3000mm，采用2轴布置，整车宽度和长度适中，便于在居民小区内部道路、商业街区、背街小巷等相对狭窄的城区道路中通行和停靠作业。
• 4. 总质量4300kg，载质量利用合理：CL5047ZZZBEV总质量4300kg，整备质量2850kg，额定载质量1320kg，在4.3吨级纯电动专用车中具备合理的载质量配置，可满足城区生活垃圾日常收集和短途转运的装载需求。
• 5. 程力牌公告车型，环保状态标记为是：CL5047ZZZBEV为程力汽车集团股份有限公司在工信部第357批公告中登记的纯电动自装卸式垃圾车，公告库环保状态标记为是，燃油公告状态为否，免征状态为否。车型信息可在工信部公告系统中查询核对。

08 / 操作与保养

• 1. 作业前检查自装卸装置各运动部件：作业前检查自装卸装置的抓桶机构、提升臂、翻转架、连接销轴等运动部件是否灵活可靠，各铰接点润滑是否到位，紧固件有无松动。确认自装卸装置各动作行程范围内无人员和障碍物，箱体盖板或进料口处于正常状态。
• 2. 检查纯电动底盘及动力系统状态：出车前检查EQ1041TTZEVJ底盘的动力电池电量是否满足当日作业里程需求，检查TZ220XS504驱动电机及控制器工作状态是否正常，仪表有无故障报警。检查制动系统、转向系统、灯光信号是否正常，轮胎气压是否符合要求。
• 3. 自装卸作业时保持车辆停放稳定：进行自装卸作业时，应将车辆停放在平坦坚实地面，拉紧驻车制动，必要时在车轮下放置垫块。操作自装卸装置时保持匀速平稳，避免急升急降造成垃圾桶脱落或装置冲击。作业过程中操作人员应站在安全位置，不得将身体伸入提升机构运动范围内。
• 4. 定期检查箱体及密封状态：定期检查垃圾箱体有无变形、开裂、锈蚀，箱体与车架连接螺栓有无松动。检查箱体密封条或防溢结构是否完好，防止垃圾渗滤液在运输过程中滴漏。箱体倾卸机构动作应顺畅，回位准确。
• 5. 动力电池组日常维护：按照底盘使用要求对动力电池组进行日常检查和维护，保持电池箱体清洁、通风散热良好，检查高压线束连接是否牢固、绝缘层有无破损。充电时使用符合要求的充电设备，避免在高温暴晒或积水环境中充电。发现电池异常报警应及时联系专业人员处理。
• 6. 作业后清洁与停放：每日作业结束后，对自装卸装置和箱体进行冲洗清洁，清除残留垃圾和污渍，保持装置运动部件清洁。将车辆停放在指定区域，关闭电源总开关，检查各操作手柄或控制开关处于复位状态。长期停放时应定期补充电量，避免动力电池亏电。

09 / 产品常见 FAQ

10 / 图片资料与展示
