CL5041ZZZBEV型程力牌纯电动自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5041ZZZBEV型程力牌纯电动自装卸式垃圾车以BYD10411N7BEVD5底盘为动力平台，搭载TZ180XSE驱动电机，整车总质量4300kg，外形尺寸5280×1910×2390mm，轴距2700mm。车辆采用纯电驱动，由底盘动力电池为驱动电机供电，经传动系统驱动车轮行驶；上装作业动力由底盘电源系统提供，通过电控单元控制上装液压系统动作，实现垃圾的自装卸作业。

作业时，车辆行驶至垃圾收集点停稳，操作人员通过上装电控操作装置启动液压系统，驱动自装卸机构完成对垃圾桶（或垃圾箱）的抓取、提升、翻转动作，将垃圾倒入上装垃圾箱体内；倾倒完成后，机构按相反顺序复位，垃圾箱盖闭合。整个过程由液压油缸和液压阀组协同控制，动作平稳，减少垃圾散落和扬尘。

垃圾装满后，车辆将垃圾箱体转运至垃圾中转站或处理场，通过上装自卸机构将箱体举升倾翻，完成垃圾卸料。卸料后箱体复位，车辆可继续下一轮收集作业。整车纯电驱动，作业时无燃油发动机尾气排放，适合对噪声和尾气有管控要求的城区生活垃圾收集场景。

06 / 适用作业场景

• 城区居民小区生活垃圾收集：CL5041ZZZBEV型纯电动自装卸式垃圾车总质量4300kg，外形尺寸5280×1910×2390mm，轴距2700mm，车身紧凑，适合在居民小区内部道路和楼间通道通行，配合自装卸机构对小区垃圾桶进行定时定点收集，纯电驱动作业时噪声和尾气排放低，减少对居民生活的影响。
• 商业街区与背街小巷垃圾巡回收集：该车轴距2700mm，整车长度5280mm，转弯和停靠较为灵活，可用于商业街区、背街小巷等道路相对狭窄区域的垃圾桶巡回收集。自装卸机构可对标准垃圾桶进行提升翻转倾倒，减少人工搬运环节，提升收集效率。
• 学校、医院周边等噪声敏感区域垃圾收运：车辆采用纯电驱动，作业时无燃油发动机尾气排放，环保状态标记为是，适合在学校、医院周边等对噪声和空气质量有一定要求的区域进行生活垃圾收集作业，可在日间或规定时段开展收运。
• 垃圾中转站箱体周转与短途转运：CL5041ZZZBEV型纯电动自装卸式垃圾车可将收集满的垃圾箱体通过自卸机构倾翻卸入中转站压缩设备或转运箱体，完成从收集点到中转站的短途转运，总质量4300kg，适合城区范围内中转站与收集点之间的循环作业。

07 / 产品核心优势

• 1. 纯电驱动，作业低排放低噪声：CL5041ZZZBEV型采用BYD10411N7BEVD5底盘和TZ180XSE驱动电机，纯电驱动，作业时无燃油发动机尾气排放，环保状态标记为是，适合对噪声和尾气有管控要求的城区生活垃圾收集场景。
• 2. 车身紧凑，适应城区狭窄道路：整车外形尺寸5280×1910×2390mm，轴距2700mm，车身长度和宽度适中，在居民小区内部道路、背街小巷等区域通行和停靠较为灵活，便于开展定时定点垃圾收集。
• 3. 自装卸机构减少人工搬运：上装配置自装卸机构，通过液压系统驱动完成垃圾桶的抓取、提升、翻转和倾倒，减少人工搬运垃圾桶的环节，降低环卫工人劳动强度，提升收集作业效率。
• 4. 总质量4300kg，蓝牌轻卡平台：公告总质量4300kg，整备质量3010kg，额定载质量1160kg，采用BYD10411N7BEVD5底盘，属于轻型专用车平台，适合城区生活垃圾日常收集转运的吨位需求。
• 5. 自卸卸料，对接中转站作业：上装垃圾箱体具备举升倾翻卸料功能，收集满后可直接将垃圾卸入中转站压缩设备或转运箱体，减少二次转运环节，适应城区垃圾收运中转流程。

08 / 操作与保养

• 1. 作业前检查自装卸机构与液压系统：作业前检查自装卸机构的抓臂、拉杆、翻转架等部件是否完好，液压油缸、液压油管和接头有无渗漏，液压油箱油位是否在正常范围。确认各连接销轴、紧固螺栓无松动，自装卸机构动作范围内无人员和障碍物。
• 2. 检查电控操作装置与底盘电源：作业前确认上装电控操作面板各按钮功能正常，线束插接件连接可靠。检查底盘动力电池电量是否满足当日收集作业里程需求，充电接口和高压线束外观无破损。
• 3. 自装卸作业时保持车辆停放稳定：进行垃圾桶抓取、提升、翻转作业时，应将车辆停放在平整坚实路面上，拉紧驻车制动，必要时在车轮下放置垫块。作业过程中操作人员应站在安全位置，避免在自装卸机构动作范围内停留。
• 4. 定期检查垃圾箱体与密封件：定期检查垃圾箱体焊缝、箱体与车架连接部位有无开裂或变形，箱体密封条、排污口和排水阀是否完好，防止垃圾污水渗漏。卸料后及时清理箱体内残留垃圾和污水，保持箱体清洁。
• 5. 液压系统定期保养：按底盘和上装使用要求定期更换液压油和液压滤芯，清洗液压油箱吸油滤网。检查液压油缸活塞杆表面有无拉伤，油封有无老化渗漏，发现异常及时处理。
• 6. 底盘与电气系统日常维护：按BYD10411N7BEVD5底盘维护手册要求，定期检查驱动电机TZ180XSE、电机控制器、动力电池及高压线束的工作状态，检查制动系统、转向系统和轮胎气压，确保车辆行驶和作业安全。

09 / 产品常见 FAQ

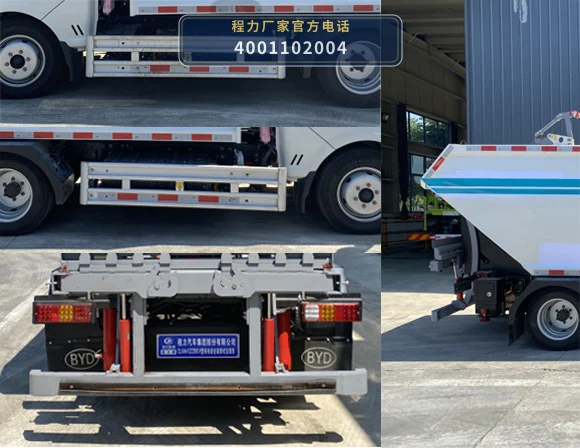

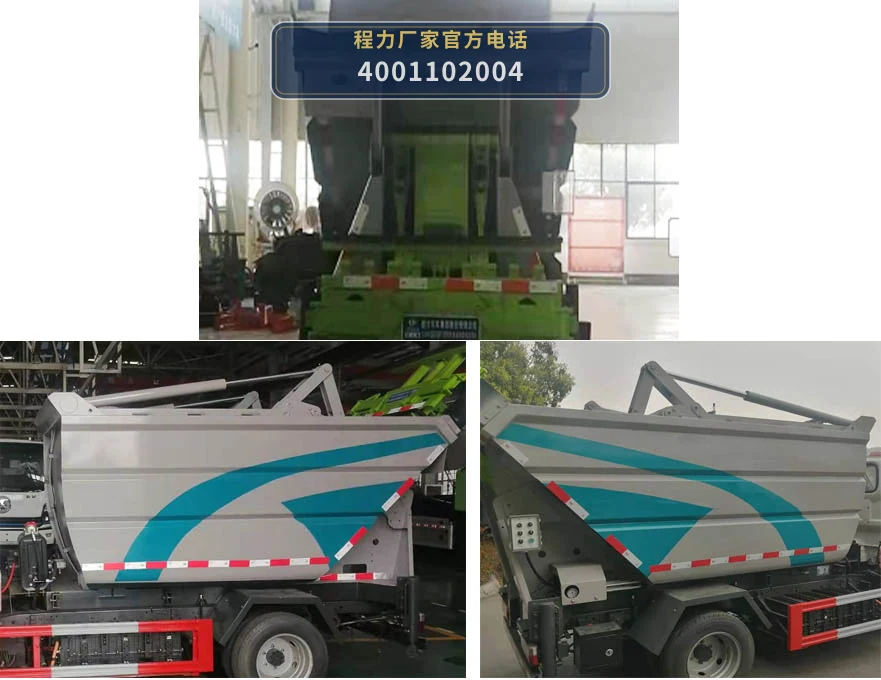

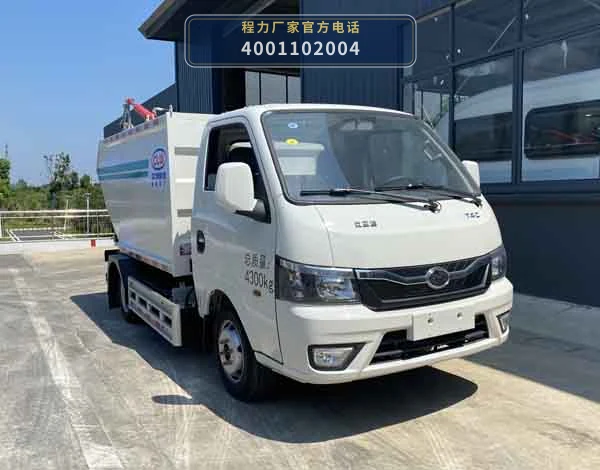

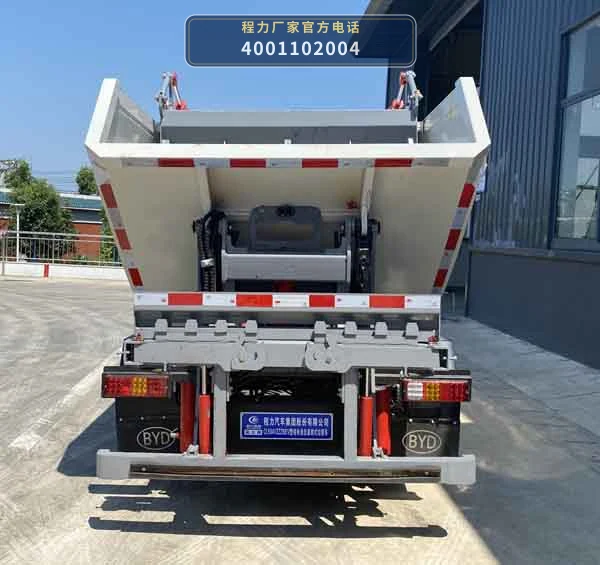

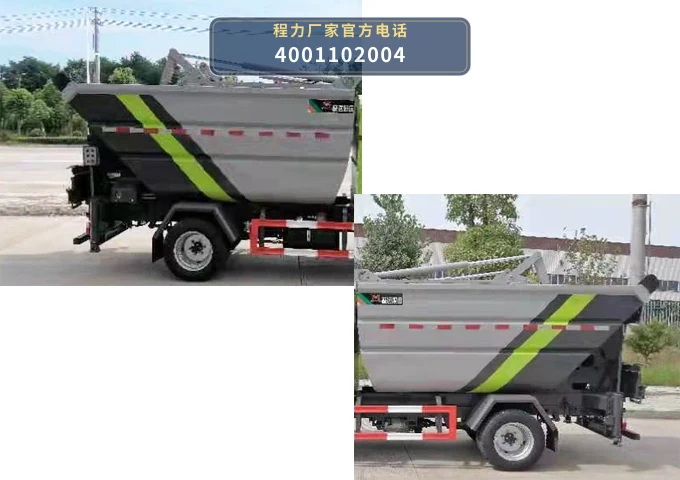

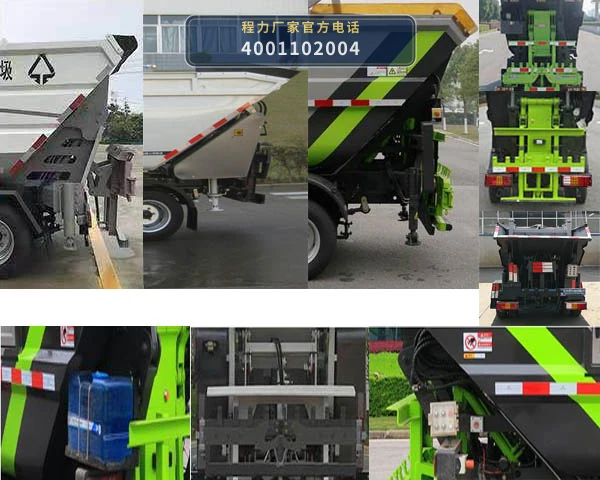

10 / 图片资料与展示
