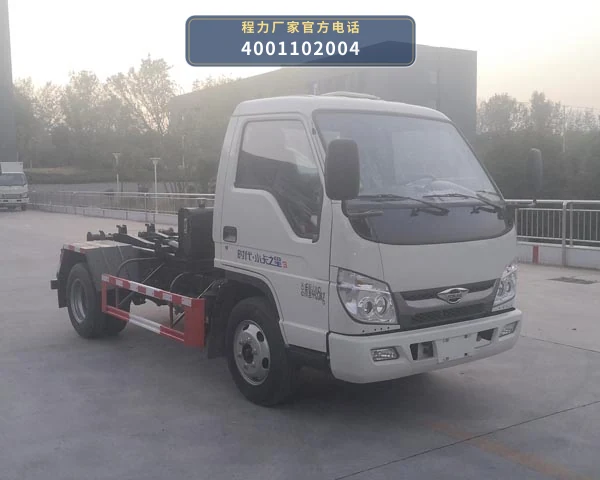

CL5041ZXX6GH型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5041ZXX6GH型车厢可卸式垃圾车以福田BJ1045V9JB5-54底盘为动力平台，发动机可选Q23-115E60、Q23-115C60、Q23-132E60，通过取力器将底盘动力输出至液压系统，驱动车厢可卸式装置完成作业。整车总质量4495kg，整备质量2350kg，额定载质量2015kg，外形尺寸4880×1900×2180mm，轴距2850/3360mm，属于蓝牌轻卡级转运车型。

作业时，车厢可卸式装置通过液压油缸驱动拉臂或钩臂机构，完成对垃圾箱体的钩取、提升、倾斜上车与卸放。箱体落位后，车辆将满载箱体转运至垃圾中转站或处理场，再通过同一套液压机构将箱体卸下，实现一车多箱循环周转。

整个作业链路为：底盘发动机取力→液压泵站建立压力→控制阀分配油路→液压油缸执行钩臂动作→箱体完成装车、运输与卸放。上装模块由车厢可卸式装置与底盘两部分构成，作业介质为生活垃圾，收集方式为箱体封闭转运，排放环节在指定转运站或处理场完成。

06 / 适用作业场景

• 居民小区生活垃圾箱体转运：CL5041ZXX6GH型车厢可卸式垃圾车总质量4495kg、额定载质量2015kg，轴距2850mm版本转弯半径较小，适合在居民小区内部道路及楼栋间通行，将小区内已装满生活垃圾的箱体钩运上车，转运至就近垃圾中转站。
• 城区街道垃圾收集点周转：车辆外形尺寸4880×1900×2180mm，宽度1900mm，可在城区次干道及支路通行。配合车厢可卸式装置，对街道两侧垃圾收集点的箱体进行定时钩运和空箱回置，减少垃圾在收集点的滞留时间。
• 垃圾中转站箱体接驳：在垃圾中转站场景中，CL5041ZXX6GH可利用车厢可卸式装置将站内压缩或暂存箱体钩运上车，转运至末端处理场，再卸下空箱返回中转站，形成箱体循环接驳。轴距3360mm版本可匹配较长箱体作业需求。
• 乡镇环卫垃圾集中收运：乡镇道路宽度和承载条件相对有限，该车总质量4495kg、整备质量2350kg，属于轻量化蓝牌车型，适合乡镇主干道及村道通行，将各村收集点的垃圾箱体集中钩运至乡镇转运站。

07 / 产品核心优势

• 1. 蓝牌轻卡总质量，城区通行适配：CL5041ZXX6GH总质量4495kg，整备质量2350kg，额定载质量2015kg，外形尺寸4880×1900×2180mm，宽度1900mm，适合在居民小区、城区支路和乡镇道路等受限路段通行作业。
• 2. 车厢可卸式装置，一车多箱循环周转：上装为车厢可卸式装置，通过液压钩臂机构实现箱体的钩取、提升、运输和卸放，同一底盘可服务多个垃圾箱体，减少车辆等待装卸的时间。
• 3. 多发动机可选，匹配不同作业强度：公告可选Q23-115E60、Q23-115C60、Q23-132E60三款发动机，用户可根据当地排放要求、作业负载和路况条件选择相应动力配置。
• 4. 双轴距可选，适配不同箱体长度：轴距提供2850mm和3360mm两种规格，短轴距版本适合窄路和小区通行，长轴距版本可匹配较长箱体作业需求，用户可按实际收集点道路条件选择。
• 5. 环保状态标记为是，排放合规：公告环保状态标记为是，车辆排放配置按公告字段执行，可满足当前环保管理要求下的垃圾转运作业需要。

08 / 操作与保养

• 1. 作业前检查液压钩臂与锁止机构：作业前检查CL5041ZXX6GH车厢可卸式装置的液压钩臂、拉臂、锁止钩和箱体连接部位，确认钩臂无变形、锁止可靠、销轴无松动，箱体底梁与车辆承载面接触正常。
• 2. 检查液压泵站与油路系统：检查取力器、液压泵、多路换向阀、油缸及高压油管有无渗漏，液压油位应在规定范围内。发现油管老化、接头渗油应及时处理，避免作业中压力不足导致钩臂动作异常。
• 3. 作业中保持底盘停放稳定：钩取和卸放箱体时，应将福田BJ1045V9JB5-54底盘停放在平整坚实地面，拉紧手刹，必要时垫好轮挡。避免在坡道或松软地面进行钩臂重载作业，防止车辆位移。
• 4. 定期检查箱体与车辆配合尺寸：定期检查所用垃圾箱体的底梁宽度、钩环位置与车厢可卸式装置的配合尺寸，确认箱体在运输过程中不晃动、不偏移。箱体变形或底梁磨损严重时应及时修复或更换。
• 5. 液压油与滤芯按周期维护：按车辆使用情况定期更换液压油和液压滤芯，保持液压系统清洁。在多尘或潮湿环境下作业后，应清理液压油箱通气孔和油缸活塞杆表面附着物。
• 6. 发动机与底盘按公告配置保养：按所选发动机型号Q23-115E60、Q23-115C60或Q23-132E60的保养要求，定期更换机油、机滤、空滤和柴滤。底盘制动、转向和轮胎按福田BJ1045V9JB5-54底盘手册执行检查。
