CL5041ZXX6EV型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

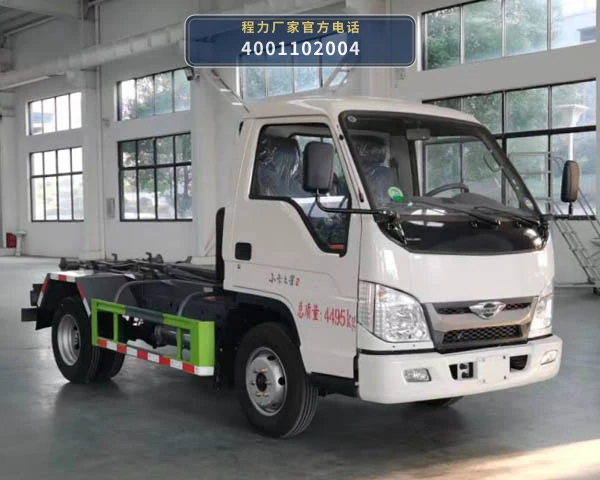

CL5041ZXX6EV型车厢可卸式垃圾车以BJ1045V9JB3-55底盘为动力平台，发动机（Q23-95C60、Q23-95E60、Q23A-100C60、Q23A-100E60）通过取力器驱动液压系统，为车厢可卸式上装提供液压动力。整车总质量4495kg，轴距2600mm，外形尺寸4680x1750x2080mm，属于蓝牌轻型环卫作业车辆。

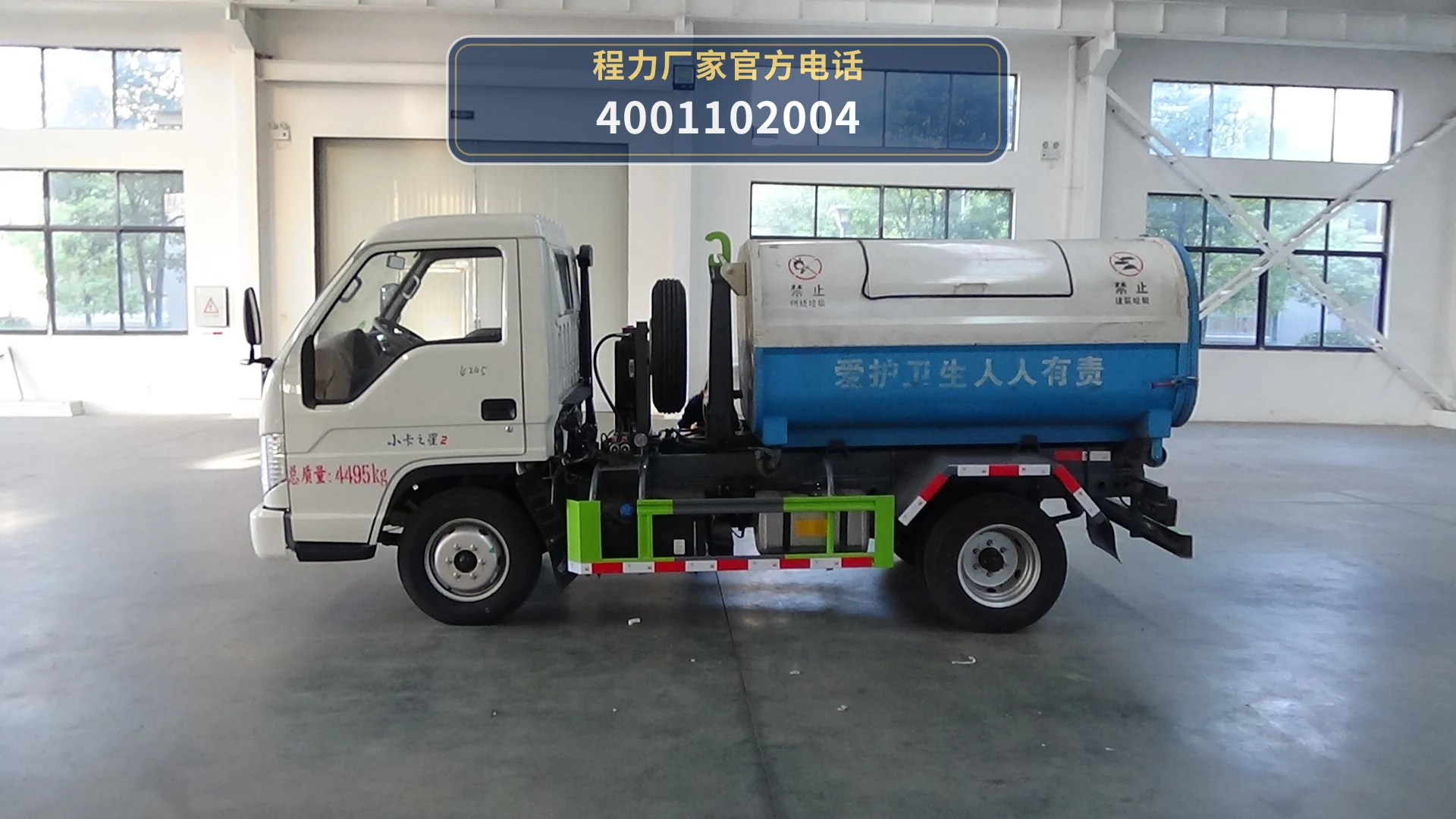

作业时，液压系统控制拉臂机构动作：拉臂钩挂住垃圾箱体前端的吊环，液压油缸收缩将箱体拉上底盘，箱体底部的滚轮沿底盘导轨滑动到位，完成箱体装载；卸料时液压油缸推动拉臂，使箱体向后倾斜翻转，箱内生活垃圾在重力作用下从箱体后门排出，实现一车多箱的循环转运模式。

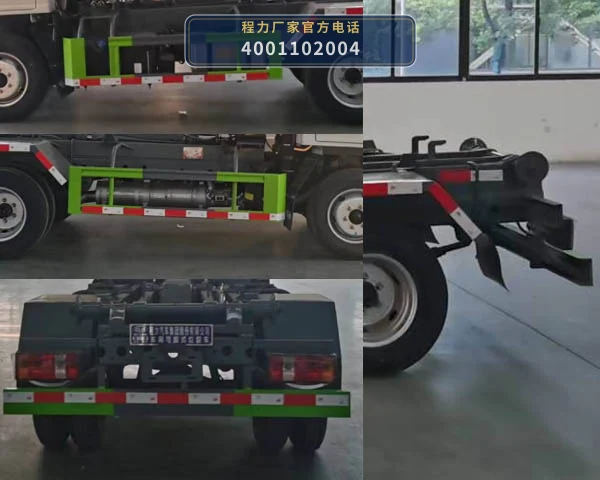

该车厢可卸式上装的核心动作链路为：取力器取力→液压泵输出压力油→多路阀分配→液压油缸驱动拉臂→拉臂钩完成箱体的钩取、举升、倾斜与回落。整个过程由驾驶室或车旁液压操作阀控制，箱体与底盘之间通过锁紧机构固定，确保运输过程中箱体不位移。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CL5041ZXX6EV整车外形尺寸4680x1750x2080mm，轴距2600mm，转弯半径相对较小，适合在居民小区内部道路和楼栋间通行。配合多个垃圾箱体循环使用，可在小区内定点放置箱体收集生活垃圾，再逐一拉运至转运站，减少车辆等待时间。
• 城区街道生活垃圾定时清运：总质量4495kg、额定载质量2315kg的蓝牌配置，适合城区街道生活垃圾的日常定时清运作业。车厢可卸式上装支持一车配多箱，车辆到达收集点后直接钩取已装满的箱体运走，放下空箱继续收集，提升单车日转运趟次。
• 乡镇及农村垃圾集中收集点转运：针对乡镇和农村地区垃圾集中收集点分布较散的特点，CL5041ZXX6EV可匹配Q23系列多款发动机，动力配置选择灵活。车辆将收集点箱体拉运至乡镇转运站或县级处理中心，实现垃圾从村收集点到中转站的短途接驳。
• 商业街区与农贸市场垃圾周转：商业街区和农贸市场垃圾产生集中、异味控制要求较高，车厢可卸式结构使箱体可密闭运输，减少转运过程中的抛洒和气味扩散。车辆尺寸紧凑，可在市场周边道路完成箱体钩取和转运作业。
• 环卫作业单位箱体周转调度：环卫作业单位可利用CL5041ZXX6EV对多个垃圾箱体进行统一调度，将装满的箱体运往处理场，同时将空箱体配送至各收集点，实现箱体周转与车辆运输分离，提高箱体利用率和车辆出勤效率。

07 / 产品核心优势

• 1. 蓝牌轻型底盘，城区通行适应性好：CL5041ZXX6EV采用BJ1045V9JB3-55底盘，总质量4495kg，轴距2600mm，外形尺寸4680x1750x2080mm，整车尺寸紧凑，适合在居民小区、商业街区等相对狭窄的道路环境中通行和作业。
• 2. 多款发动机可选，动力配置灵活：公告显示该车型可匹配Q23-95C60、Q23-95E60、Q23A-100C60、Q23A-100E60四款发动机，用户可根据当地排放要求、使用工况和采购预算选择不同动力配置，满足不同地区的上牌和作业需求。

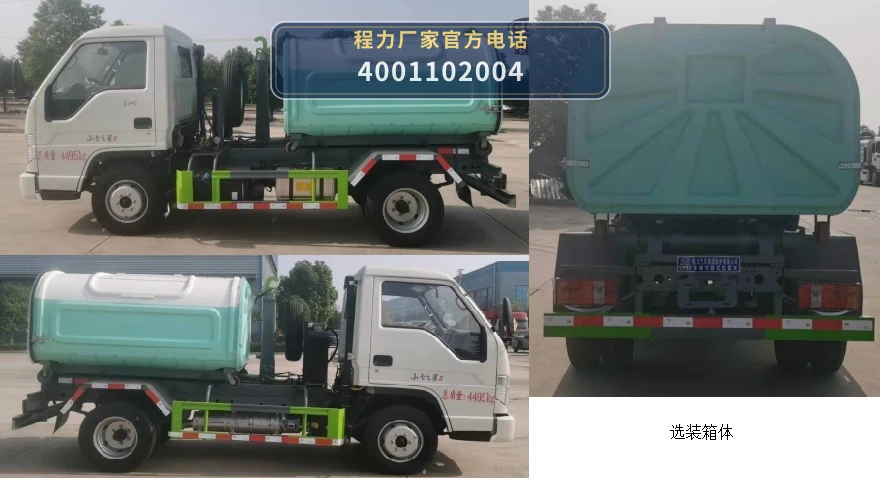

• 3. 车厢可卸式上装，一车多箱循环转运：车厢可卸式上装通过液压拉臂机构实现垃圾箱体的钩取、举升、倾斜卸料和回落，一辆车可匹配多个箱体循环使用。在收集点直接钩取满箱、放下空箱，减少车辆在收集点的等待时间，提高转运效率。
• 4. 额定载质量2315kg，满足日常收集转运需求：整车总质量4495kg，整备质量2050kg，额定载质量2315kg，在蓝牌轻型环卫车中具备合理的载质量余量，可满足居民小区、街道等场景的日常生活垃圾收集和短途转运作业需求。
• 5. 环保状态标记为是，适应环保作业要求：公告信息显示该车型环保状态标记为是，排放控制符合相应阶段要求，适合在城区、居民区等对环保和排放有要求的场景中开展生活垃圾收集转运作业。

08 / 操作与保养

• 1. 作业前检查液压拉臂机构：作业前检查CL5041ZXX6EV车厢可卸式上装的拉臂钩、吊环、锁紧机构和液压油缸外观，确认拉臂钩无变形、吊环无裂纹、锁紧机构动作灵活，液压油缸无渗漏。同时检查液压油箱油位是否在标尺范围内，油液有无乳化或杂质。
• 2. 检查液压泵、多路阀及管路：检查取力器与液压泵的连接是否可靠，多路阀操作手柄动作是否顺畅，各液压管路接头有无渗漏，高压软管有无磨损或老化。发现管路渗漏应及时紧固或更换密封件，避免作业中液压压力不足导致拉臂动作异常。
• 3. 箱体钩取与卸料操作要点：钩取箱体时，确认拉臂钩与箱体吊环对位准确后再操作液压阀，缓慢拉紧，避免冲击载荷。卸料时选择平整坚实地面，确认箱体后门开启方向无障碍物，缓慢举升拉臂使箱体倾斜，卸料完成后缓慢回落箱体至底盘导轨，确认锁紧机构到位后再行驶。
• 4. 底盘及发动机日常维护：按BJ1045V9JB3-55底盘使用要求定期更换发动机机油、机油滤清器、空气滤清器和燃油滤清器。检查Q23系列发动机冷却液液位、皮带张紧度和各传感器接插件状态。定期检查底盘制动系统、转向系统和轮胎气压，确保行车安全。
• 5. 液压油定期更换与系统清洁：根据使用频次定期更换液压油和液压滤芯，更换时注意清洁加油口周围，防止杂质进入液压系统。长期停用后重新启用时，应先空载运行拉臂机构数次，确认液压系统动作正常后再进行负载作业。
• 6. 箱体与锁紧机构保养：定期检查垃圾箱体底部滚轮转动是否灵活，滚轮轴有无卡滞，箱体导轨有无变形或异物。检查底盘上的箱体锁紧装置，确认锁钩、锁座磨损情况，必要时调整或更换，支持运输过程中箱体与底盘可靠固定。
