CL5040ZXX6YJ型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5040ZXX6YJ型车厢可卸式垃圾车以FD1042W63K6底盘为动力平台，发动机可选WP2.3NQ130E61或D25TCIF1，通过取力器将底盘动力输出至液压系统，驱动车厢可卸式装置完成作业。整车总质量4495kg，轴距覆盖3050、3300、3360、3600mm多种规格，外形尺寸为5870、5630、5570×2090×2180mm，可在不同道路与箱体规格条件下匹配作业。

作业时，车厢可卸式装置通过液压油缸驱动拉臂与钩臂机构，将地面放置的垃圾箱体沿导轨拉上底盘并锁定到位，实现箱体的整箱装卸；卸箱时液压系统反向动作，将箱体平稳推落至指定位置。整个过程由液压阀组控制油缸伸缩顺序，完成箱体的钩取、举升、落放动作。

箱体在底盘上完成转运后，可运至垃圾转运站或处理场进行整箱卸料，空箱再由同一套车厢可卸式装置运回收集点循环使用。上装由车厢可卸式装置与底盘构成，不涉及压缩填装机构，作业介质为生活垃圾箱体，动作链路为液压驱动拉臂钩取箱体、举升上车、运输、推卸落箱。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CL5040ZXX6YJ型车厢可卸式垃圾车总质量4495kg，轴距可选3050mm等较短规格，外形尺寸最小为5570×2090×2180mm，适合在居民小区内部道路和楼栋间通行，通过车厢可卸式装置将小区收集点的垃圾箱体整箱钩取上车，转运至中转站或处理场，减少垃圾在小区内的二次倒运。
• 城区街道垃圾箱体周转：该车采用FD1042W63K6底盘，发动机可选WP2.3NQ130E61或D25TCIF1，环保状态标记为是，可在城区街道执行垃圾箱体的日常周转作业。车厢可卸式装置可对地面标准垃圾箱体进行钩取、举升和落放，实现箱体在收集点与转运站之间的循环调运。
• 垃圾中转站箱体接驳：在垃圾中转站场景中，CL5040ZXX6YJ型车厢可卸式垃圾车可将装满垃圾的箱体从站内钩取上车，运往处理场卸箱后，再将空箱运回中转站继续使用。轴距覆盖3050、3300、3360、3600mm，可根据中转站场地和道路条件选择匹配规格。
• 乡镇及城乡结合部垃圾收运：该车总质量4495kg，整备质量3800kg，额定载质量500kg或565kg，适合乡镇及城乡结合部的生活垃圾收运作业。车厢可卸式装置可配合地面箱体使用，将分散收集点的垃圾箱体集中转运，减少车辆在多个收集点之间的等待时间。
• 环卫作业箱体调度：CL5040ZXX6YJ型车厢可卸式垃圾车可用于环卫作业中垃圾箱体的调度与替换。当某收集点箱体满载时，车辆可钩取满箱运走，同时将空箱落放至原位，实现箱体的快速替换，保持收集点持续可用。

07 / 产品核心优势

• 1. 车厢可卸式装置实现整箱装卸：CL5040ZXX6YJ型车厢可卸式垃圾车采用车厢可卸式装置，通过液压拉臂与钩臂机构完成垃圾箱体的钩取、举升、运输和推卸落放，实现整箱装卸，减少垃圾在收集点的二次倒运环节。
• 2. 多轴距规格适配不同道路条件：该车轴距覆盖3050、3300、3360、3600mm，外形尺寸为5870、5630、5570×2090×2180mm，可根据作业道路宽度、转弯空间和箱体规格选择匹配的轴距与尺寸组合，提升在小区、街道和中转站等场景的通过性。
• 3. 双发动机配置提供动力选择：CL5040ZXX6YJ型车厢可卸式垃圾车可选装WP2.3NQ130E61或D25TCIF1发动机，用户可根据作业负载、路况和当地排放要求选择匹配的动力配置，满足不同区域的使用需求。
• 4. 总质量4495kg匹配蓝牌使用条件：该车总质量4495kg，整备质量3800kg，额定载质量500kg或565kg，在同类车厢可卸式垃圾车中属于轻型规格，适合在城区和居民小区等对车辆吨位有要求的场景中使用。
• 5. 环保状态标记为是：CL5040ZXX6YJ型车厢可卸式垃圾车在公告库中环保状态标记为是，可在对排放状态有要求的区域参与环卫作业，具体排放阶段以公告字段和随车资料为准。

08 / 操作与保养

• 1. 作业前检查车厢可卸式装置：作业前检查CL5040ZXX6YJ型车厢可卸式垃圾车的拉臂、钩臂、液压油缸及锁紧机构，确认钩臂与箱体钩环对位准确，液压管路无渗漏，各连接销轴无松动。检查底盘FD1042W63K6的取力器工作状态，确保液压系统可正常建压。
• 2. 作业中保持底盘停放稳定：钩取和推卸箱体时，将底盘停放在平整坚实的地面，拉紧手刹，必要时在车轮处放置垫块。操作液压阀组时按顺序动作，避免拉臂与箱体发生冲击。箱体举升过程中，人员应远离箱体运动区域。
• 3. 定期检查液压系统：定期检查液压油箱油位和油质，按保养要求更换液压油和滤芯。检查液压泵、多路阀、油缸及管路接头，发现渗漏及时处理。检查取力器与变速箱的连接状态，确保动力输出可靠。
• 4. 检查箱体与锁紧机构：定期检查垃圾箱体的钩环、滚轮和底架，确认无变形、开裂。检查车厢可卸式装置的锁紧机构，确保箱体在运输过程中可靠锁定，避免箱体移位。
• 5. 底盘常规保养：按FD1042W63K6底盘保养手册要求，定期更换发动机机油、机滤、空滤和柴滤，检查制动系统、转向系统和轮胎气压。发动机可选WP2.3NQ130E61或D25TCIF1，保养时按实际装用发动机型号选用对应滤芯和油品。
• 6. 长期停用维护：车辆长期停用时，将箱体落放至地面，收回拉臂和钩臂，对各铰接点加注润滑脂。定期启动发动机运转，检查液压系统动作是否正常，防止油缸和阀件锈蚀卡滞。

09 / 产品常见 FAQ

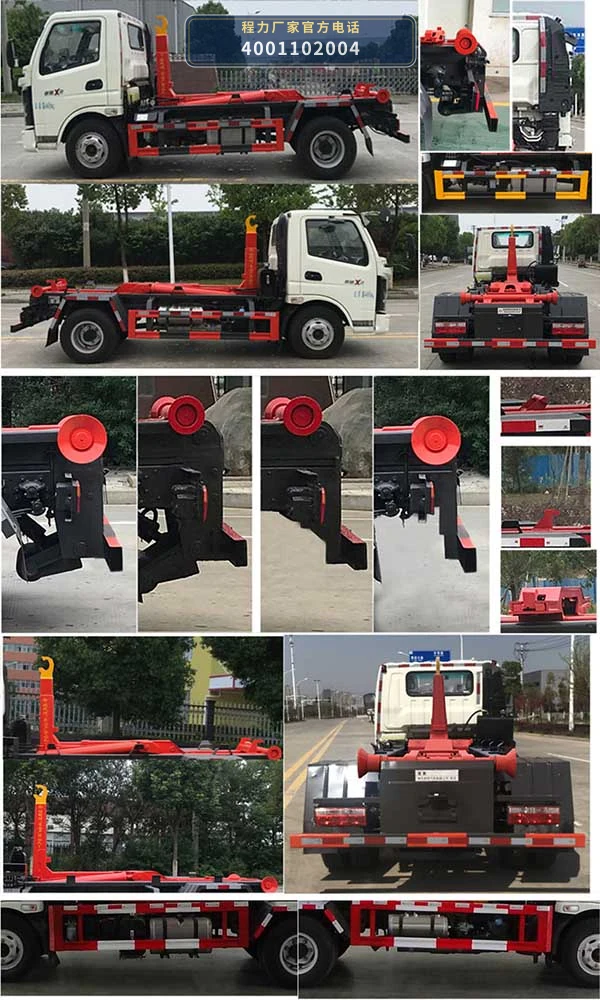

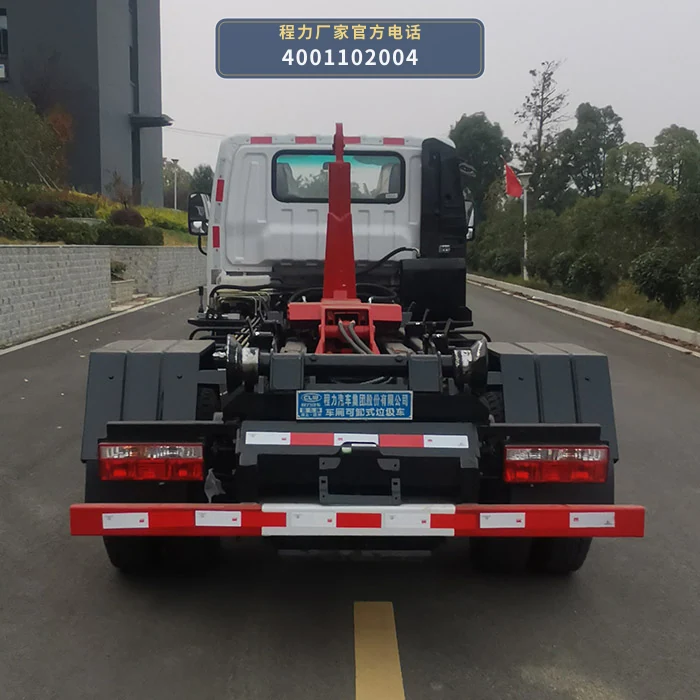

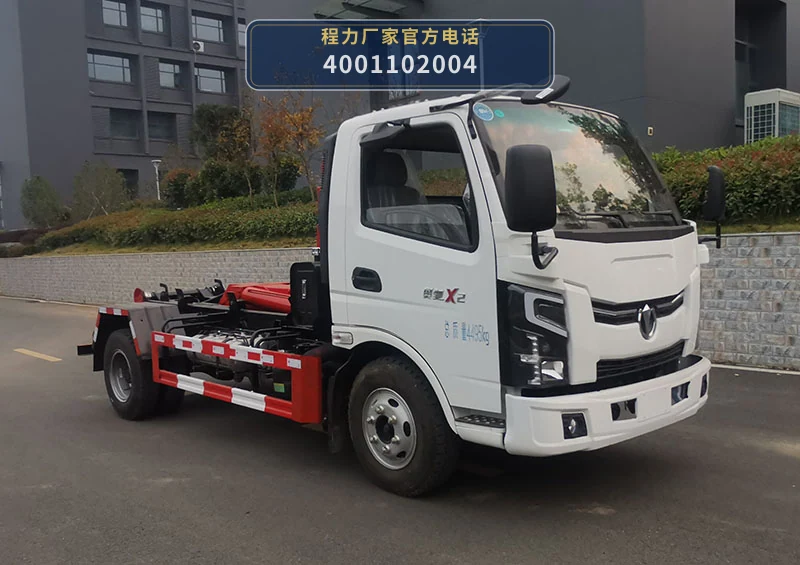

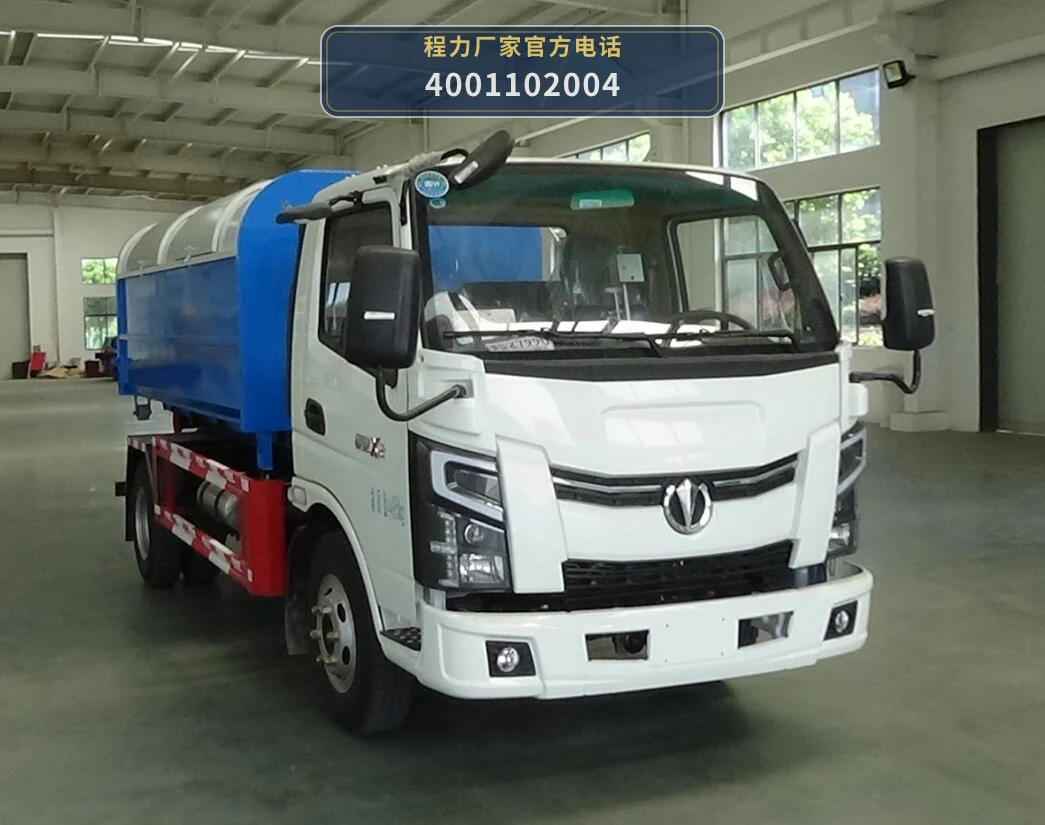

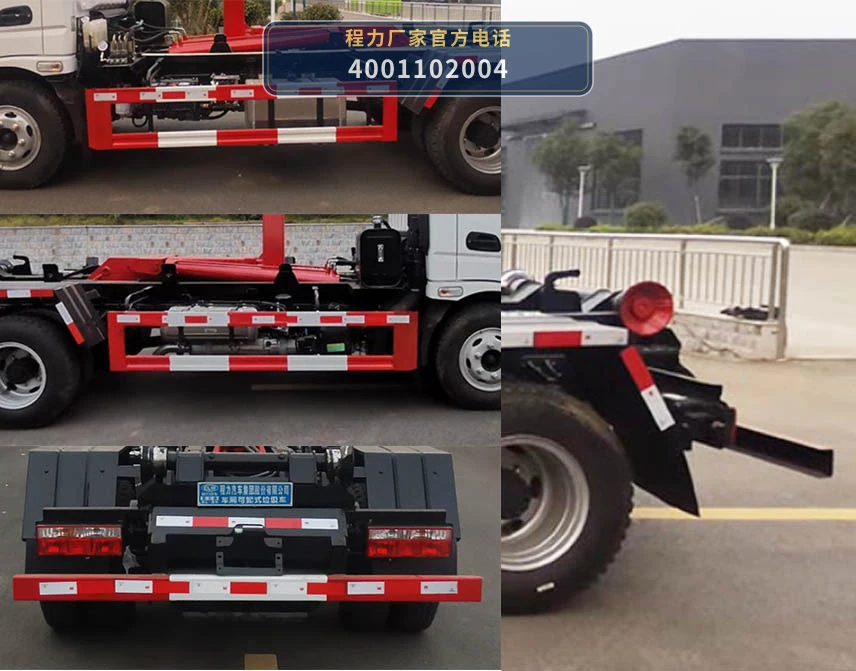

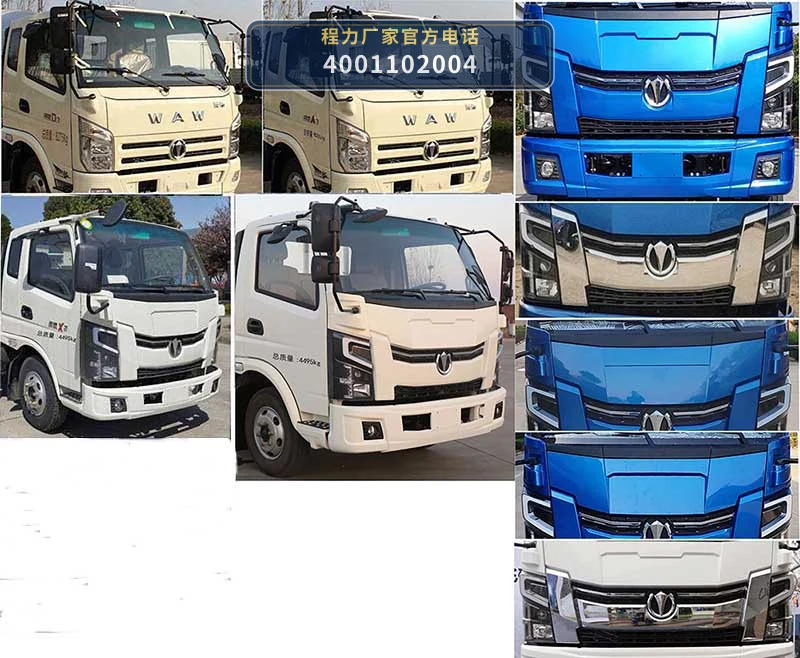

10 / 图片资料与展示
