CL5040ZXX6HW型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

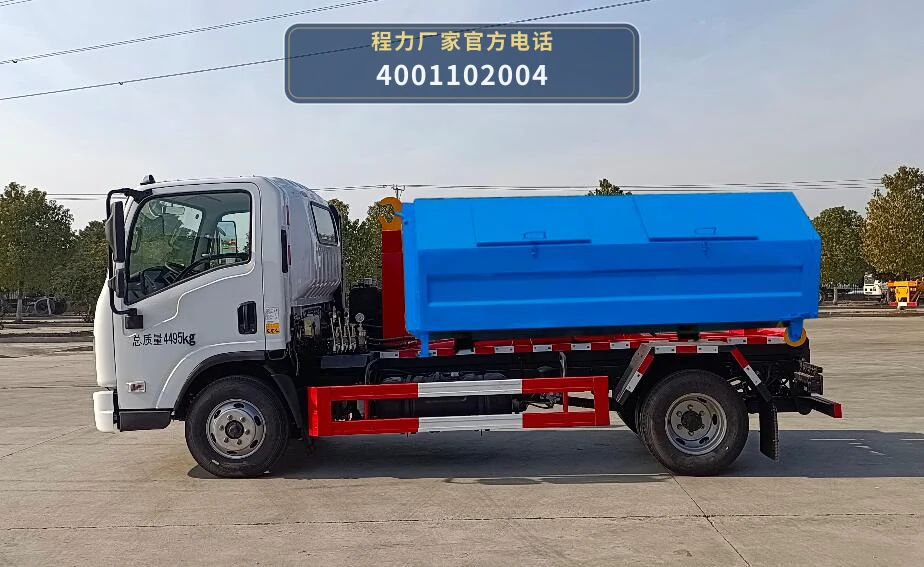

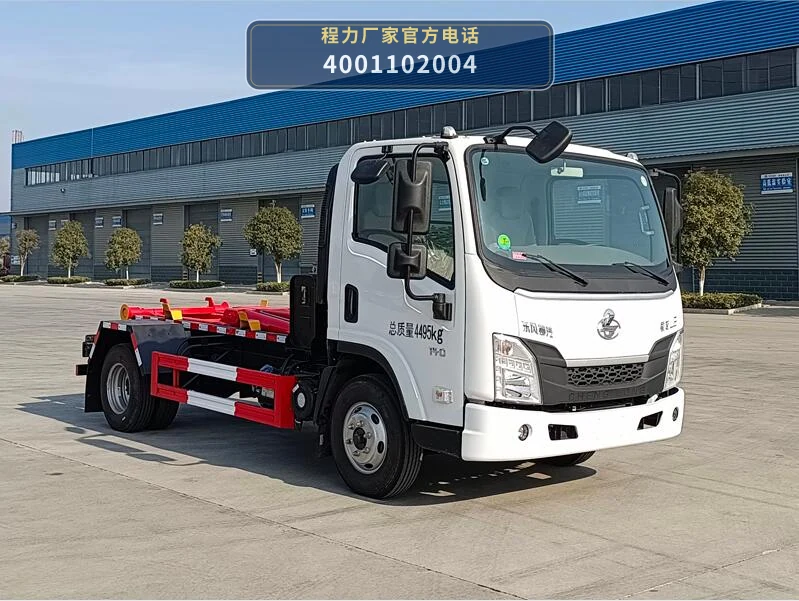

CL5040ZXX6HW型车厢可卸式垃圾车以LZ1041L2ACT底盘为动力平台，发动机型号为YCY24120-60或YCY24140-60，发动机动力经取力器输出驱动液压油泵，为车厢可卸式上装的液压系统提供压力油源。整车总质量4495kg，轴距3360mm，外形尺寸5560×2080×2300mm，属于蓝牌轻卡级车厢可卸式垃圾车。

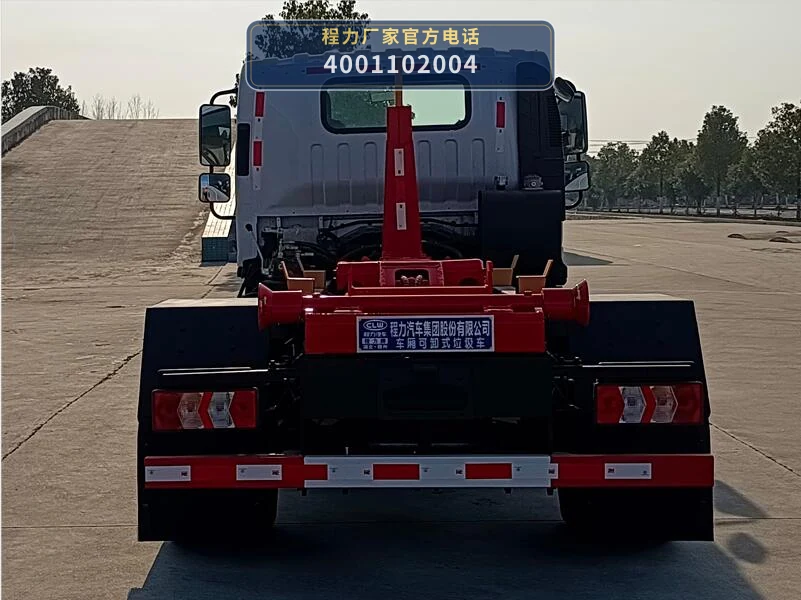

作业时，液压油泵将压力油经多路换向阀分配至钩臂油缸，钩臂在液压驱动下完成举升、后移、下落等动作。装厢时，钩臂对准垃圾箱体底部的钩环，通过油缸收缩将箱体拉上底盘并锁定；卸厢时，钩臂举升使箱体沿底盘滑移后倾，将箱体放置到地面指定位置。整个装卸过程由液压系统控制，无需人工搬运箱体。

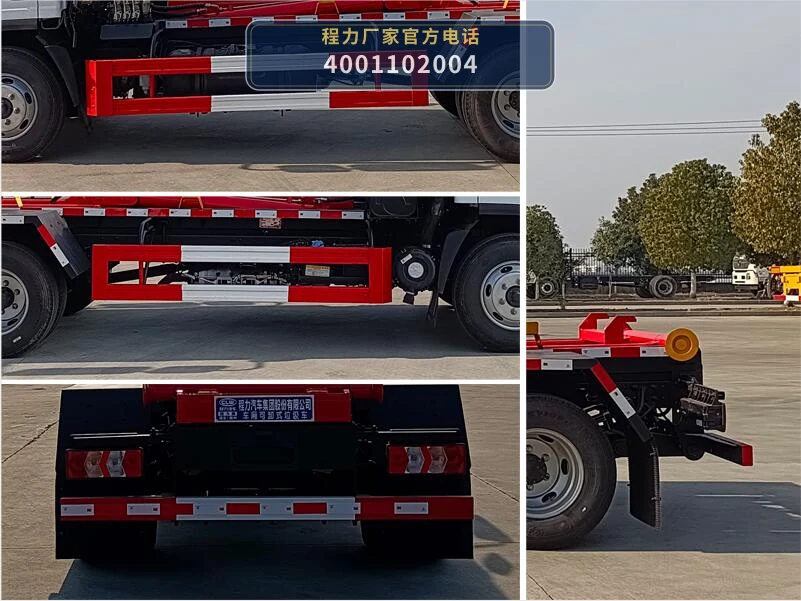

车厢可卸式上装与底盘之间通过副车架和锁紧机构连接，箱体在运输过程中由锁紧装置固定，防止行驶中位移。该车通过“一车多箱”的周转方式，在垃圾收集点与转运站之间实现箱体的循环使用，减少车辆等待时间。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CL5040ZXX6HW型车厢可卸式垃圾车总质量4495kg、轴距3360mm，车身长度5560mm，适合在居民小区内部道路和城市支路通行。垃圾箱体放置于小区指定收集点，钩臂车将满载箱体拉运至转运站，再放置空箱，实现生活垃圾的定点收集与转运。
• 城市街道垃圾箱体周转：该车采用车厢可卸式上装，可在城区街道沿线布置多个垃圾箱体，钩臂车按路线依次将满载箱体运至中转站，并放置空箱替换，适用于城市主次干道生活垃圾的箱体化收集与周转作业。
• 乡镇及农村垃圾收运：CL5040ZXX6HW型车厢可卸式垃圾车外形尺寸5560×2080×2300mm，轴距3360mm，在乡镇道路和农村硬化路面具备通行条件。通过钩臂装卸箱体，可在村庄收集点与乡镇转运站之间完成生活垃圾的收集和转运。
• 商业街区及农贸市场垃圾转运：商业街区和农贸市场垃圾产生集中、箱体需求量大，该车可配合多个垃圾箱体循环作业，将满载箱体运至转运站集中处理，空箱返回继续收集，减少垃圾在街区内的滞留时间。
• 环卫部门箱体化收集作业：该车公告用途为车厢可卸式垃圾车，环保状态标记为是，适用于环卫部门推行的生活垃圾箱体化收集模式，配合钩臂箱体实现收集、转运环节的箱体循环使用。

07 / 产品核心优势

• 1. 蓝牌轻卡总质量，城市道路通行适应性强：CL5040ZXX6HW型车厢可卸式垃圾车总质量4495kg，轴距3360mm，外形尺寸5560×2080×2300mm，属于蓝牌轻卡级别，车身尺寸适合在居民小区、城市支路和乡镇道路通行。
• 2. 车厢可卸式上装，一车多箱循环作业：该车采用车厢可卸式上装，通过液压钩臂实现垃圾箱体的装卸。同一台车可服务多个垃圾箱体收集点，箱体满载后由钩臂车运走并放置空箱，提高车辆利用效率。
• 3. 双发动机配置，动力选择灵活：CL5040ZXX6HW型车厢可卸式垃圾车搭载YCY24120-60或YCY24140-60发动机，用户可根据作业负载和路况条件选择不同功率配置。
• 4. 液压钩臂作业，减少人工搬运：上装液压系统由取力器驱动油泵供油，通过多路换向阀控制钩臂油缸完成箱体的拉取、举升和放置，装卸过程由液压执行，降低操作人员劳动强度。
• 5. 环保状态标记为是，满足排放管理要求：该车公告环保状态标记为是，发动机排放配置符合公告登记状态，适用于对车辆排放有管理要求的城市和区域使用。

08 / 操作与保养

• 1. 作业前检查液压钩臂及锁紧机构：作业前检查CL5040ZXX6HW型车厢可卸式垃圾车的钩臂、钩环、锁紧油缸和锁紧块是否完好，确认钩臂油缸无渗漏、管路接头无松动，箱体钩环与钩臂对位准确后再进行装卸操作。
• 2. 检查液压油泵、多路换向阀及油路：定期检查取力器与液压油泵的连接状态，查看多路换向阀操作是否顺畅、回位是否正常，检查液压油箱油位和油质，按保养要求更换液压油滤芯，防止杂质进入液压系统。
• 3. 装卸箱体时保持底盘停放稳定：操作钩臂装卸箱体时，应将LZ1041L2ACT底盘停放在平整坚实地面，拉紧手刹，必要时在车轮处放置垫块，避免装卸过程中车辆位移。箱体放置位置应与钩臂行程匹配，防止箱体倾斜。
• 4. 定期检查副车架与底盘连接：定期检查车厢可卸式上装副车架与底盘大梁的连接螺栓、U型卡是否紧固，检查副车架焊缝有无开裂，确保上装与底盘连接可靠。
• 5. 箱体与钩环的日常维护：定期检查垃圾箱体钩环、滚轮和底部的磨损情况，对钩环和滚轮加注润滑脂，箱体出现变形或开裂时应及时修复或更换，支持钩臂装卸顺畅。
• 6. 发动机及底盘按保养手册维护：YCY24120-60或YCY24140-60发动机按底盘保养手册要求定期更换机油、机滤、空滤和柴滤，检查冷却液和制动系统，支持底盘动力和行驶系统处于正常状态。
