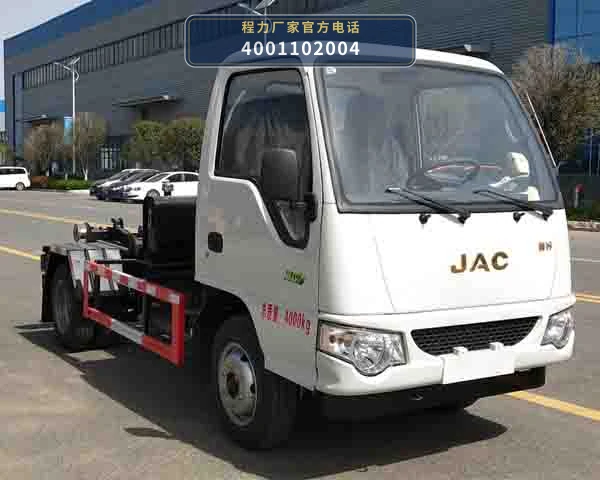

CL5040ZXX6GH型程力牌车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5040ZXX6GH型程力牌车厢可卸式垃圾车以HFC1042PW4K1B4ZS底盘为动力平台，发动机Q23-95E60通过取力器驱动液压系统工作。整车总质量4000kg，轴距2850mm，外形尺寸4450×1650×2010,2070mm，上装由车厢可卸式装置构成，作业时液压油缸推动拉臂机构完成对垃圾箱体的钩挂、举升与卸放。

作业流程围绕车厢可卸式装置的钩挂与举升动作展开：车辆倒车对准箱体，液压拉臂钩挂箱体前端的吊环或钩座，油缸收缩将箱体拉上底盘并锁定；运输至转运站或处理场后，拉臂油缸推出，箱体沿滚轮向后滑移并倾卸，完成一次箱体周转。

该车不设压缩推板与填装器，垃圾的压缩与装载在箱体端完成，车辆本身承担箱体的装卸、运输与倾卸功能。底盘承载总质量4000kg，配合2850mm轴距，适合在社区、街巷等较窄路段完成箱体对位与转运作业。

06 / 适用作业场景

• 社区与街巷生活垃圾收集转运：CL5040ZXX6GH型车厢可卸式垃圾车外形尺寸4450×1650×2010,2070mm，轴距2850mm，车身较短，可在社区道路、背街小巷完成垃圾箱体的钩挂与转运，将装满生活垃圾的箱体运往转运站或处理场。
• 垃圾转运站箱体周转：在垃圾转运站，该车通过车厢可卸式装置对站内箱体进行钩挂、举升和卸放，实现箱体在站内与处理场之间的周转，总质量4000kg的底盘承载能力与箱体运输需求匹配。
• 环卫作业箱体收集点对接：车辆可对接环卫作业中设置的垃圾收集箱体，利用拉臂机构完成箱体装车与卸车，适用于居民区、单位院落等生活垃圾集中收集点的箱体清运。
• 小型生活垃圾中转运输：该车环保状态为是，可在城市生活垃圾收运环节承担箱体从收集点至中转站或处理场的短途运输，减少垃圾在收集点的滞留时间。

07 / 产品核心优势

• 1. 车厢可卸式装置实现箱体快速周转：CL5040ZXX6GH型车厢可卸式垃圾车上装为车厢可卸式装置，通过液压拉臂完成箱体的钩挂、举升与卸放，一车可对应多个箱体循环使用，减少箱体等待时间。
• 2. 短轴距适配社区窄路作业：轴距2850mm，外形尺寸4450×1650×2010,2070mm，车身紧凑，在社区道路、背街小巷等空间受限路段进行箱体对位和转运时机动性较好。
• 3. Q23-95E60发动机匹配4000kg总质量：采用Q23-95E60发动机，整车总质量4000kg，整备质量2050kg，额定载质量1820kg，动力与承载配置对应生活垃圾箱体转运的作业需求。
• 4. 环保状态为是，适应城区收运：公告环保状态标记为是，车辆可在城市生活垃圾收运场景中承担箱体收集与转运作业，满足城区环卫作业对环保状态的要求。
• 5. 底盘与上装一体化匹配：HFC1042PW4K1B4ZS底盘与车厢可卸式装置按公告配置匹配，液压拉臂机构与底盘取力系统协同工作，箱体装卸动作由同一液压系统完成。

08 / 操作与保养

• 1. 作业前检查液压拉臂与钩挂机构：作业前检查CL5040ZXX6GH型车厢可卸式垃圾车的拉臂、钩座、吊环及锁紧装置，确认钩挂部位无变形、裂纹，液压油缸及油管无渗漏，箱体吊环与拉臂钩位对正后方可操作。
• 2. 检查液压系统油位与管路：定期检查液压油箱油位、液压泵、多路阀及油管接头，保持油液清洁；发现油管磨损、接头松动或油缸密封渗油时及时处理，避免影响拉臂举升与卸放动作。
• 3. 箱体装卸时保持底盘停放稳定：进行箱体钩挂、举升和卸放时，将HFC1042PW4K1B4ZS底盘停放在平整坚实地面，拉紧驻车制动，必要时垫好轮挡，避免举升过程中车辆移位。
• 4. 定期检查拉臂滚轮与箱体底梁：检查车厢可卸式装置的滚轮、滑道及箱体底梁磨损情况，保持滚轮转动灵活、滑道无卡滞，箱体底梁无变形，确保箱体沿滑道顺利滑移和倾卸。
• 5. 按底盘要求保养发动机与取力系统：按HFC1042PW4K1B4ZS底盘保养要求对Q23-95E60发动机进行机油、滤芯更换，并检查取力器结合与分离是否正常，支持液压系统动力输入稳定。
• 6. 长期停放时释放液压系统压力：车辆长期停放时，将拉臂机构收回至运输位置，释放液压系统余压，箱体落地存放，避免油缸长期受压；再次启用前检查液压油位和拉臂动作是否正常。

09 / 产品常见 FAQ

10 / 图片资料与展示
