CL5030ZXX6AEV型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

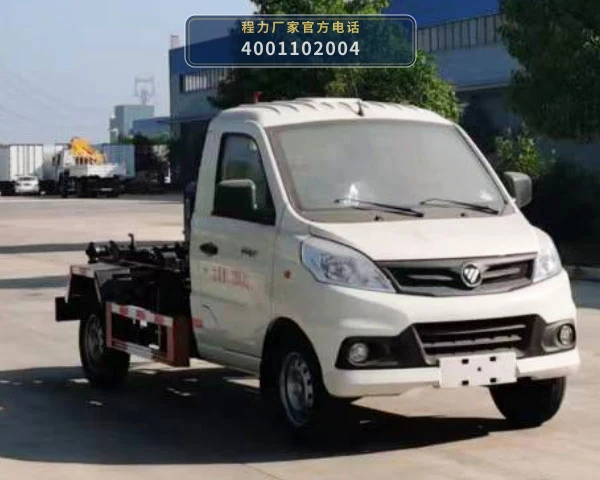

CL5030ZXX6AEV型车厢可卸式垃圾车以BJ1030V4JV5-01底盘为动力平台，发动机DAM15KR或DAM16KR输出动力，通过取力器驱动液压系统。整车总质量2995kg，轴距3170mm或3070mm，外形尺寸4675mm或4575×1670×1620×1940mm，整备质量1410kg或1480kg，额定载质量1455kg或1385kg，公告环保状态为是。

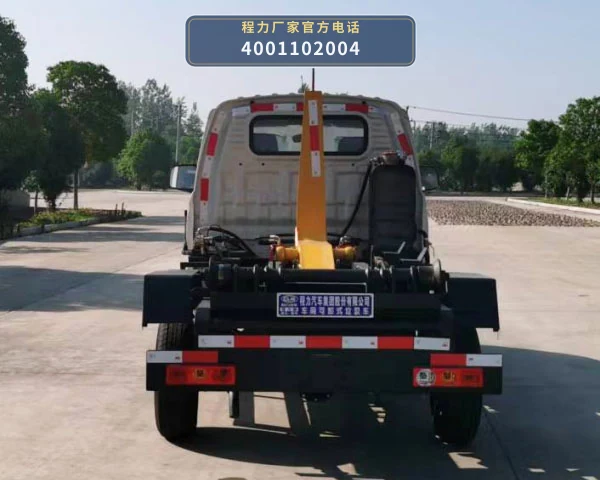

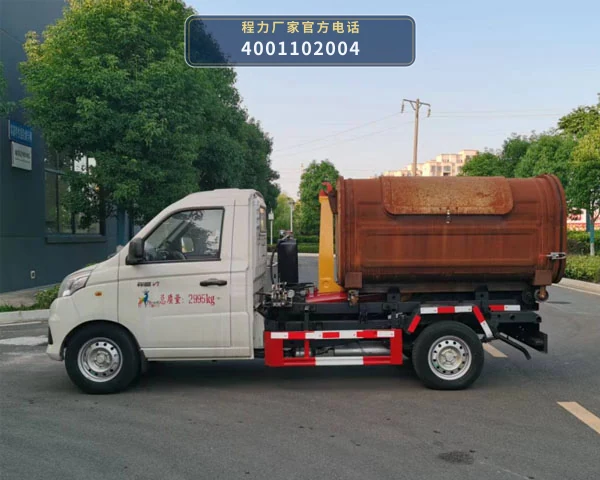

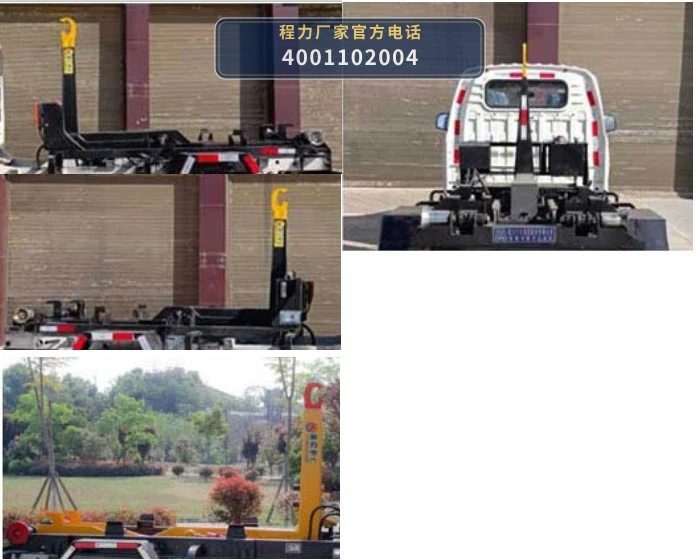

上装由车厢可卸式装置构成。作业时，液压系统驱动拉臂机构完成对垃圾箱体的钩取、举升与卸放动作：拉臂钩住箱体底部的钩环，通过液压油缸将箱体拉上底盘并锁定；到达转运站或卸料点后，拉臂举升箱体使其向后倾斜，箱内垃圾在重力作用下自卸排出。

卸料完成后，拉臂机构将空箱体放回地面或转运工位，解除锁定，车辆即可驶离并进入下一轮箱体周转。整个钩取、举升、卸放动作由液压阀组控制，操作人员在驾驶室或车侧操作手柄完成，无需人工搬运箱体。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CL5030ZXX6AEV总质量2995kg、轴距3170mm或3070mm，车身尺寸紧凑，适合在居民小区内部道路通行，配合车厢可卸式装置对小区垃圾收集箱体进行钩取和转运，将箱体运至中转站集中处理。
• 街道及背街小巷垃圾箱体周转：车辆外形尺寸4675mm或4575×1670×1620×1940mm，轴距3070mm的短轴距配置转弯半径较小，可在街道和背街小巷内完成垃圾箱体的钩取与换箱作业，减少箱体滞留时间。
• 垃圾中转站箱体接驳：车厢可卸式装置可钩取中转站内的垃圾箱体，将满载箱体运往处理厂，同时将空箱体运回中转站，实现箱体循环接驳，减少中转站内箱体堆积。
• 商业街区及农贸市场垃圾收集：额定载质量1455kg或1385kg，配合车厢可卸式装置，可对商业街区和农贸市场产生的垃圾箱体进行定时收集和转运，箱体装满后由车辆整体钩运，避免垃圾在点位长时间存放。
• 乡镇及农村垃圾收运：车辆采用BJ1030V4JV5-01底盘，DAM15KR或DAM16KR发动机，环保状态为是，适合在乡镇道路条件下开展垃圾箱体收集与转运作业，将各村镇收集点的箱体运至乡镇中转站或县级处理设施。

07 / 产品核心优势

• 1. 车厢可卸式装置实现一车多箱周转：CL5030ZXX6AEV上装为车厢可卸式装置，通过液压拉臂机构钩取和卸放垃圾箱体，同一台车可服务多个垃圾收集点位，箱体装满后整体钩运，减少车辆等待和箱体滞留时间。
• 2. 紧凑车身适应窄路作业：车辆外形尺寸为4675mm或4575×1670×1620×1940mm，轴距3170mm或3070mm，其中3070mm短轴距配置在居民小区、背街小巷等狭窄路段具有较好的通过性，便于箱体钩取作业。
• 3. 总质量2995kg满足蓝牌使用条件：公告总质量2995kg，整备质量1410kg或1480kg，额定载质量1455kg或1385kg，整车质量参数匹配轻型底盘，适合城市和乡镇生活垃圾收集转运场景的日常作业需求。
• 4. 双发动机配置提供动力选择：公告发动机型号为DAM15KR和DAM16KR，用户可根据实际作业负载和当地排放要求选择匹配的动力配置，配合BJ1030V4JV5-01底盘完成箱体钩取和运输作业。
• 5. 环保状态为是，满足环保作业要求：公告环保状态标记为是，车辆在城区和居民区开展垃圾收集转运作业时，可满足当地对环卫车辆环保状态的相关要求，适合对排放有管控的区域使用。

08 / 操作与保养

• 1. 作业前检查车厢可卸式装置：作业前检查CL5030ZXX6AEV的拉臂钩、钩环、锁紧机构和液压油缸外观，确认拉臂钩无变形、钩环无裂纹、锁紧机构动作灵活，液压油管无渗漏，各连接销轴润滑到位。
• 2. 检查液压系统油位与阀组：检查液压油箱油位是否在标定范围内，液压油是否清洁；检查多路阀、溢流阀和油缸密封处有无渗漏，操纵手柄动作是否顺畅，发现异常及时处理后再进行钩取作业。
• 3. 钩取箱体时保持车辆停放稳定：钩取垃圾箱体前，将BJ1030V4JV5-01底盘停放在平整坚实地面，拉紧手刹，必要时在车轮处放置垫块；操作拉臂机构时缓慢平稳，避免箱体晃动或车辆位移。
• 4. 卸放箱体时确认后方安全：卸放箱体前确认车辆后方无障碍物和人员，将箱体缓慢放至地面或转运工位，待箱体完全落地、拉臂钩脱离钩环后再移动车辆，防止箱体倾倒或拉臂受损。
• 5. 定期检查底盘与取力器：按底盘保养要求定期检查DAM15KR或DAM16KR发动机机油、冷却液和滤芯状态；检查取力器与液压泵的连接和传动是否正常，取力器工作时有无异响，确保动力输出稳定。
• 6. 定期润滑与结构件检查：定期对拉臂机构的各铰接点、销轴、滑块进行润滑；检查车厢可卸式装置的焊接部位和紧固螺栓有无松动或开裂，检查液压油管和接头有无老化磨损，发现问题及时维修更换。
