CL5023ZZZBEV型纯电动自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

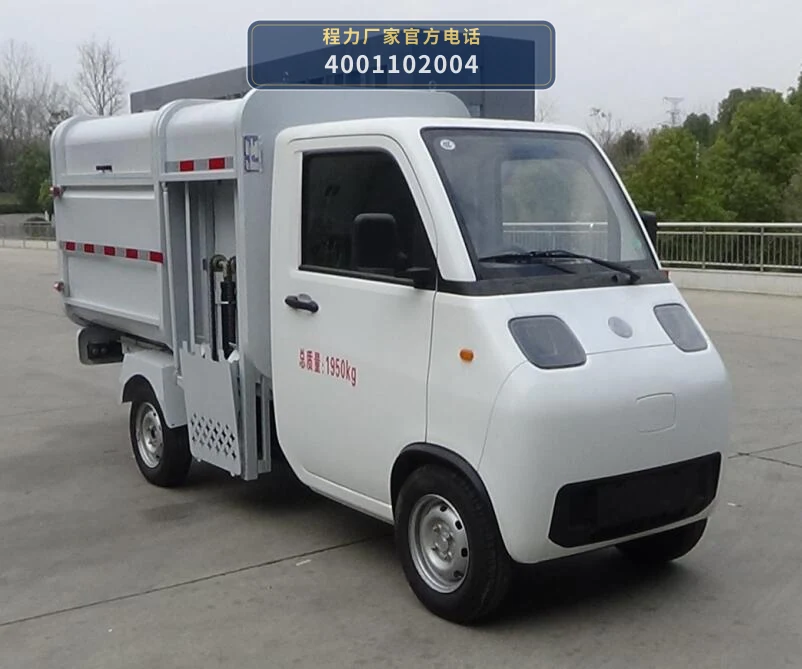

CL5023ZZZBEV型纯电动自装卸式垃圾车以ZB1022BEVGDRJ0纯电动底盘为动力平台，驱动电机型号TZ170XZD3，总质量1950kg，轴距2355mm，外形尺寸4050×1350×2000mm。整车采用纯电驱动，底盘提供行驶动力，上装自装卸装置由底盘电源系统供电，通过液压或电动执行机构完成垃圾箱体的举升、翻转与自卸动作。

作业时，操作人员将车辆停靠在垃圾收集点，通过控制开关启动自装卸装置。自装卸机构将垃圾箱体或垃圾桶抓取、举升并翻转，垃圾在重力作用下落入箱体内部；装满后，自装卸装置将箱体复位，车辆行驶至转运站或指定卸料点，再通过自装卸装置将箱体举升倾斜，完成垃圾自卸排放。

整车整备质量1100kg（或1000kg），额定载质量785kg（或885kg），公告外形尺寸覆盖4050×1350×2000mm、4050×1330×2000mm、4050×1300×2000mm、4050×1280×2000mm及4050×1280×1980mm等多种组合，适配不同上装配置需求。纯电动底盘在居民区、街道等对噪声和排放有要求的区域作业时，行驶和作业噪声较低，无尾气排放。

06 / 适用作业场景

• 居民区生活垃圾收集：CL5023ZZZBEV型纯电动自装卸式垃圾车外形尺寸4050×1350×2000mm，轴距2355mm，车身紧凑，适合在居民小区、胡同、巷道等狭窄道路通行和作业。纯电驱动无尾气排放，可在居民区清晨或夜间进行生活垃圾收集，降低噪声和排放对居民的影响。
• 街道及商业区垃圾清运：该车总质量1950kg，额定载质量785kg（或885kg），上装自装卸装置可对街道垃圾桶、果皮箱进行自装卸作业，适用于城市街道、商业街区、步行街等区域的生活垃圾巡回收集与转运。
• 学校、医院周边垃圾收集：纯电动底盘在作业时无尾气排放、噪声较低，适合学校、医院等对环境和噪声有要求的场所周边进行生活垃圾收集转运。车辆轴距2355mm，机动性较好，可在上述区域内部道路低速作业。
• 垃圾转运站箱体周转：CL5023ZZZBEV型纯电动自装卸式垃圾车配备自装卸装置，可将收集箱体从收集点运至转运站，或配合转运站进行小型箱体的周转作业。整车总质量1950kg，适合短途、小批量垃圾转运场景。

07 / 产品核心优势

• 1. 纯电动底盘，零排放低噪声：CL5023ZZZBEV采用ZB1022BEVGDRJ0纯电动底盘，驱动电机TZ170XZD3，行驶和作业过程无尾气排放，噪声低于传统燃油垃圾车，适合居民区、学校、医院等对环保和噪声有要求的区域使用。
• 2. 车身紧凑，通过性好：整车外形尺寸4050×1350×2000mm，轴距2355mm，宽度1350mm，转弯半径小，可在老旧小区、胡同、巷道等狭窄道路通行和作业，适应城市背街小巷的垃圾收集需求。
• 3. 自装卸装置，降低人工强度：上装配置自装卸装置，可对垃圾桶或箱体进行抓取、举升、翻转和自卸，减少人工搬运环节，降低环卫工人劳动强度，提高垃圾收集效率。
• 4. 总质量1950kg，载质量利用合理：公告总质量1950kg，整备质量1100kg（或1000kg），额定载质量785kg（或885kg），在小型纯电动垃圾车中载质量利用合理，可满足日常生活垃圾收集转运需求。
• 5. 多尺寸组合，适配不同上装：公告外形尺寸覆盖4050×1350×2000mm、4050×1330×2000mm、4050×1300×2000mm、4050×1280×2000mm及4050×1280×1980mm等多种组合，整备质量和载质量也有多种对应关系，可适配不同上装配置和用户需求。

08 / 操作与保养

• 1. 作业前检查自装卸装置：作业前检查自装卸装置的抓钩、拉臂、翻转架等部件是否完好，连接销轴是否紧固，液压管路及接头有无渗漏，各运动部件润滑是否到位。确认自装卸装置动作范围内无人员和障碍物。
• 2. 纯电动底盘日常检查：每日出车前检查ZB1022BEVGDRJ0底盘的电池电量、仪表显示、灯光、制动、转向等是否正常。检查驱动电机TZ170XZD3及控制器有无异常声响或报警。收车后及时充电，保持电池处于合理电量区间。
• 3. 液压系统维护：定期检查自装卸装置液压油箱油位、油质，按需补充或更换液压油。检查液压泵、液压阀、油缸及管路有无渗漏，滤芯按保养周期更换。冬季低温环境下应使用适配粘度的液压油。
• 4. 箱体及密封检查：定期检查垃圾箱体有无变形、开裂，箱体与自装卸装置的连接部位是否牢固。检查箱体密封条是否老化、破损，防止垃圾渗滤液泄漏。作业后及时清洗箱体，保持车容整洁。
• 5. 电气与控制系统检查：定期检查自装卸装置控制开关、线束、接插件是否松动或腐蚀，电磁阀、传感器等电气元件工作是否正常。纯电动底盘高压系统应由专业人员按规范维护，禁止非专业人员拆装高压部件。
• 6. 长期停放与电池保养：车辆长期停放时，应将电池电量保持在50%左右，并定期补充充电，避免电池过放。停放环境应干燥通风，远离火源和腐蚀性物质。重新启用前检查底盘和上装各系统状态。
