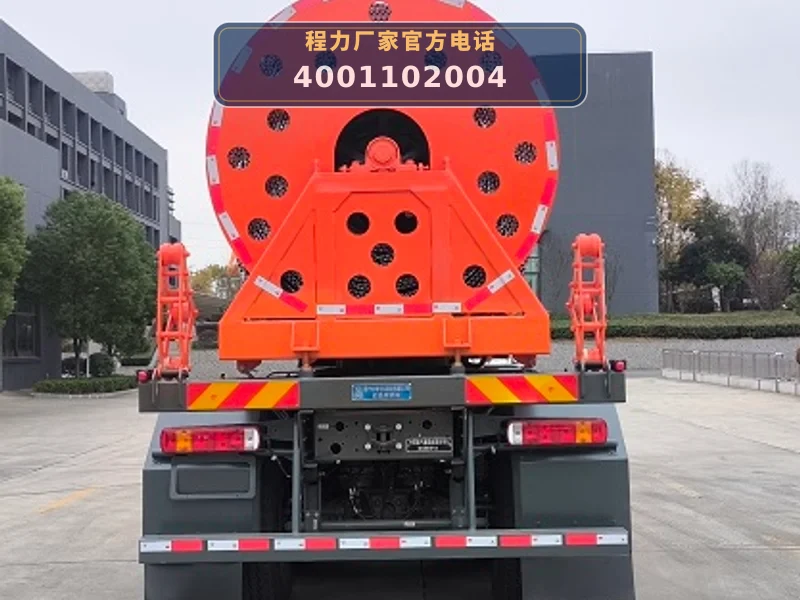

本车CLW5220TJQASL型重汽豪沃应急架桥车，可配ZZ2252V4357F1系列底盘。上装配置按整车公告参数生产，支持按作业需求选装定制，具体配置项以工信部公告及购车合同为准。

04 / 工信部公告

05 / 工作原理

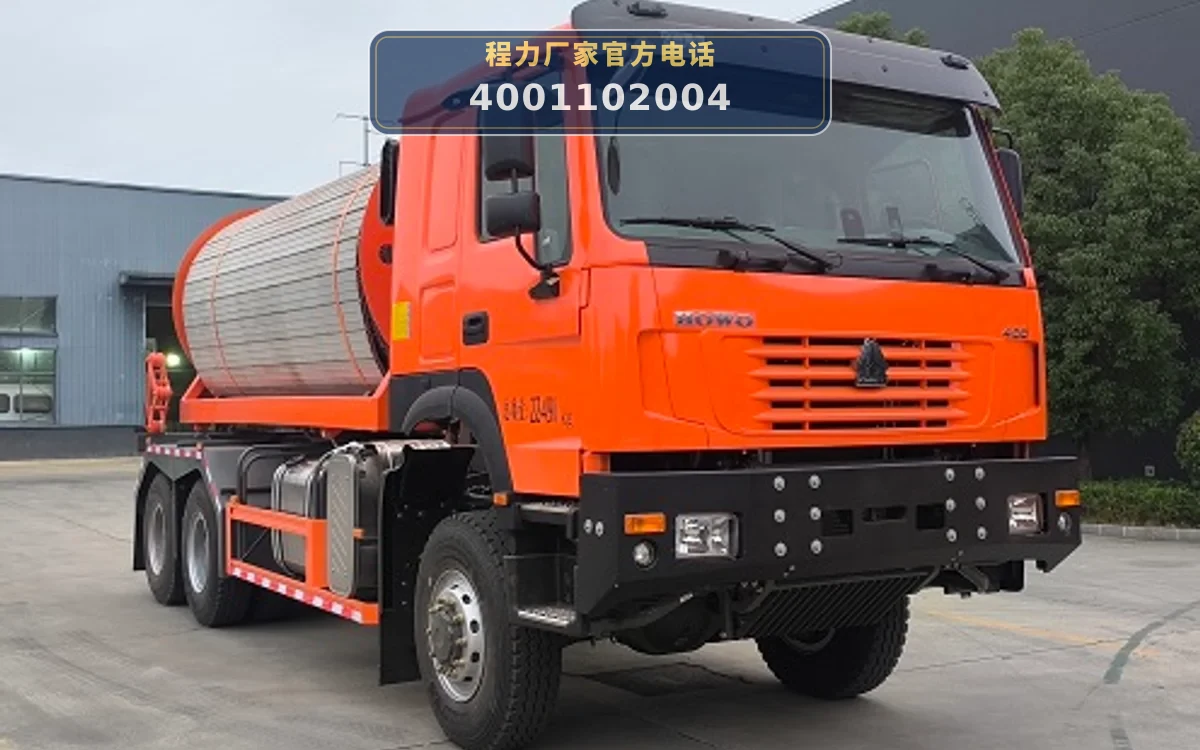

CLW5220TJQASL型应急架桥车以重汽豪沃ZZ2252V4357F1底盘为动力平台，搭载潍柴WP10H400E62发动机，额定功率294kW，满足国六排放标准。底盘采用6×6全驱形式，轴距覆盖3600+1400至4525+1350mm多种组合，总质量22490kg，为架桥作业提供稳定的承载和越野机动能力。

车辆上装核心为架桥设备，通过液压系统驱动完成桥梁的架设与回收。作业时，发动机动力经取力器传递至液压泵，驱动液压缸和马达，实现架桥机构的展开、举升、对接和固定。架桥设备采用高强度钢材制造，确保结构强度和可靠性。车辆顶部装有工作照明灯，仅在停车状态下使用，为夜间作业提供照明。

架桥作业流程包括：车辆行驶至作业位置，停车并稳定支撑；启动液压系统，展开架桥机构；通过液压缸举升和伸缩，将桥梁构件架设至目标位置；完成对接和固定后，回收机构，车辆撤离。整个作业过程由操作人员通过控制阀和遥控器完成，实现精准操控和安全作业。

06 / 适用作业场景

• 应急抢险救援：在地震、洪水、山体滑坡等自然灾害导致道路桥梁损毁时，CLW5220TJQASL应急架桥车可快速架设临时桥梁，恢复交通，保障救援物资和人员通行。其越野底盘和强大动力可适应复杂地形。
• 军事行动保障：在军事行动中，该车可用于快速架设军用桥梁，保障部队和装备的机动性。其高机动性和快速架设能力满足战场环境下的应急需求。
• 道路抢修保通：在高速公路或重要干线因事故或灾害中断时，该车可快速架设临时便桥，疏导交通，减少拥堵和损失。其架桥设备可快速部署，缩短抢修时间。
• 水利设施应急：在水利工程出现险情时，该车可用于架设临时通道，便于抢险人员和设备进出，提高应急响应效率。

07 / 产品核心优势

• 强大的动力与越野性能：搭载潍柴WP10H400E62发动机，功率294kW，配合重汽豪沃6×6全驱底盘，轴距覆盖多种组合，适应复杂地形，确保在恶劣路况下仍能快速抵达作业现场。
• 高效的架桥作业能力：配备专用架桥设备，通过液压系统驱动，实现快速架设和回收，满足应急抢修的时间要求。车辆顶部工作照明灯支持夜间作业，提高全天候作业能力。
• 高承载与稳定性：总质量22490kg，整备质量22360kg，采用高强度钢材和加强型悬架，确保架桥作业时的稳定性和安全性。
• 可靠的安全配置：配备ABS系统（型号ABS-E 4S/4M），提升制动安全性；侧面和后部防护采用Q235B碳钢，增强车辆防护能力。
• 公告免征购置税：根据公告，该车免征购置税，降低用户购车成本。

08 / 操作与保养

• 作业前检查：检查液压系统油位和管路连接，确保无泄漏；检查架桥设备的连接件和紧固件，确保无松动；检查工作照明灯是否正常。
• 液压系统维护：定期更换液压油和滤芯，保持油液清洁；检查液压缸和马达的密封性，防止泄漏；检查液压阀和控制手柄的灵活性。
• 架桥机构保养：定期润滑架桥机构的关节和滑动部位，减少磨损；检查高强度螺栓的预紧力，确保结构连接可靠；检查焊接部位有无裂纹。
• 底盘与发动机保养：按照保养手册定期更换机油和滤芯，检查冷却液和制动液；检查轮胎气压和磨损情况，确保行驶安全。
• 电气系统检查：检查工作照明灯、控制线路和传感器，确保电气系统正常；检查蓄电池电量和连接，防止亏电。
