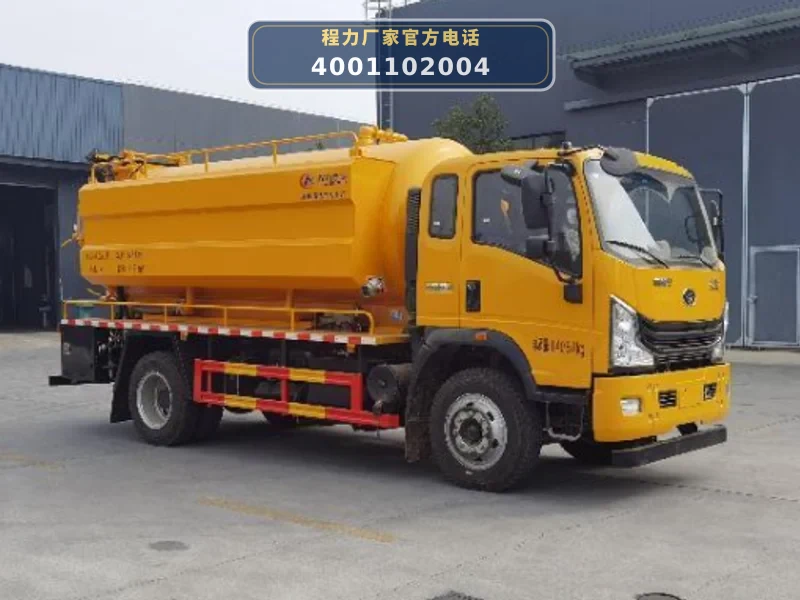

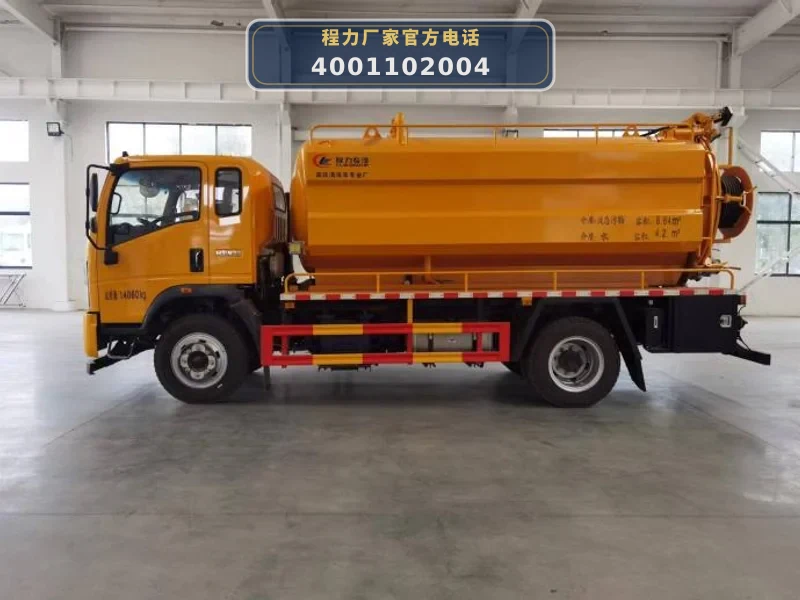

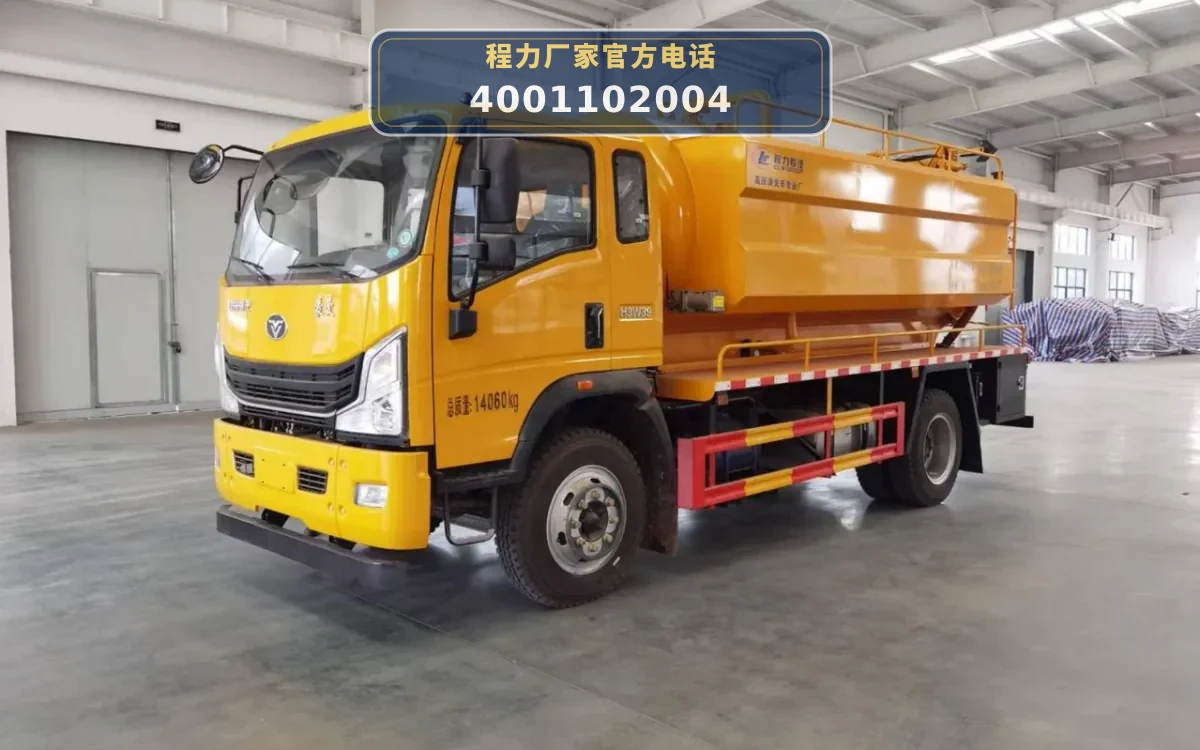

CLW5140GQWZ6型重汽豪沃12.5清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5140GQWZ6型清洗吸污车以重汽豪曼ZZ1148G17FB0底盘为动力平台，搭载潍柴WP4.1NQ190E61发动机（功率140kW），通过取力器驱动全功率分动箱。分动箱设有四个取力窗口：一个驱动高压水泵、一个驱动真空泵、两个用于驱动液压装置，气动控制实现清洗与吸污功能切换，无需上下驾驶室换挡。

清洗作业时，发动机动力经分动箱传递至通洁90C高压泵（流量215L/min，压力220bar），高压水通过后挂式液压卷盘（随车配60米φ22高压管）输送至喷头（榴弹喷头、菱形喷头、蘑菇喷头等），对管道内堵塞物进行高压切割和冲洗。清水来自罐体两侧的清水箱（总容量4.2立方米，有效容积4立方米），介质为水。

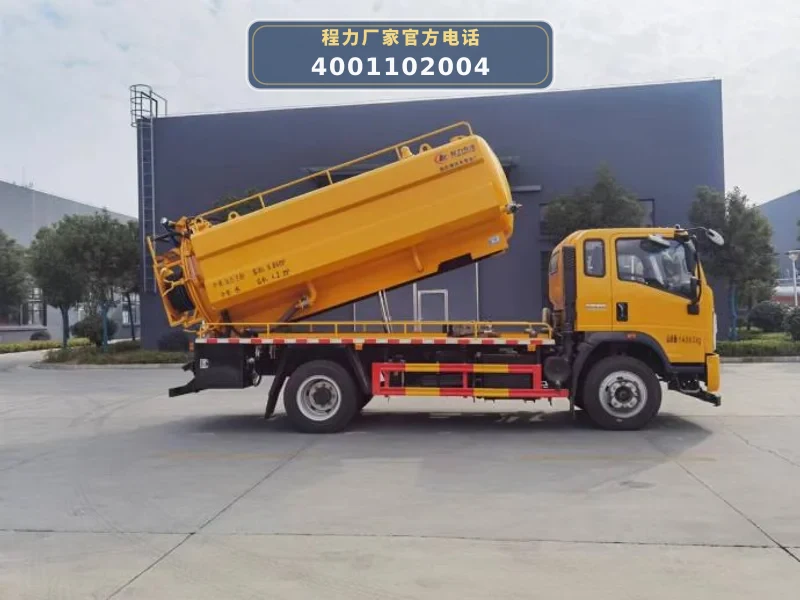

吸污作业时，动力驱动SK-15水环式真空泵（流量900m³/h，垂直吸程10米），通过罐体顶部气动切断防溢阀和PVC102mm真空抽污管（随车10米）将液态污物吸入污水罐（总容量6.84立方米，有效容积6.5立方米）。罐体可举升，便于卸料。清洗和吸污功能不同时使用，两罐不能同时装载。

06 / 适用作业场景

• 城市市政管网疏通：利用高压泵（压力220bar）和60米高压管，可疏通直径800-1000mm以内的市政排水管道、雨水管网，清除淤泥、油脂、杂物等堵塞物。
• 化粪池及污水池清理：通过SK-15真空泵（流量900m³/h，垂直吸程10米）和10米抽污管，快速抽吸化粪池、污水井内的液态污物，污水罐有效容积6.5立方米，单次作业容量大。
• 工业及小区管道维护：适用于工厂、小区、医院等场所的排污管道疏通和吸污作业，车辆外形尺寸7480×2370×3200mm，轴距3900mm，通过性良好，可进入狭窄街道。
• 应急排水（选装）：可选装4寸液压渣浆泵（流量200m³/h，扬程10米），配合30米液压管和液压散热系统，用于低洼地带、地下室等应急排水。

07 / 产品核心优势

• 1. 高效双系统作业能力：配备通洁90C高压泵（流量215L/min，压力220bar）和SK-15水环真空泵（流量900m³/h，垂直吸程10m），清洗与吸污功能通过气动控制快速切换，无需上下驾驶室换挡，作业效率高。
• 2. 大容积罐体设计：容积 12.5 立方，水罐 3.5方，污水 9 方，减少往返加水或卸料次数，适合长时间连续作业。罐体采用6mm厚钢板，封头厚度6mm，耐用性强。
• 3. 可靠底盘与动力：采用重汽豪曼ZZ1148G17FB0底盘，轴距3900mm，搭载潍柴WP4.1NQ190E61发动机（140kW/190马力），法士特8档变速箱，153后桥，250三层大梁，8.25R20钢丝胎，承载能力强，适合重载工况。

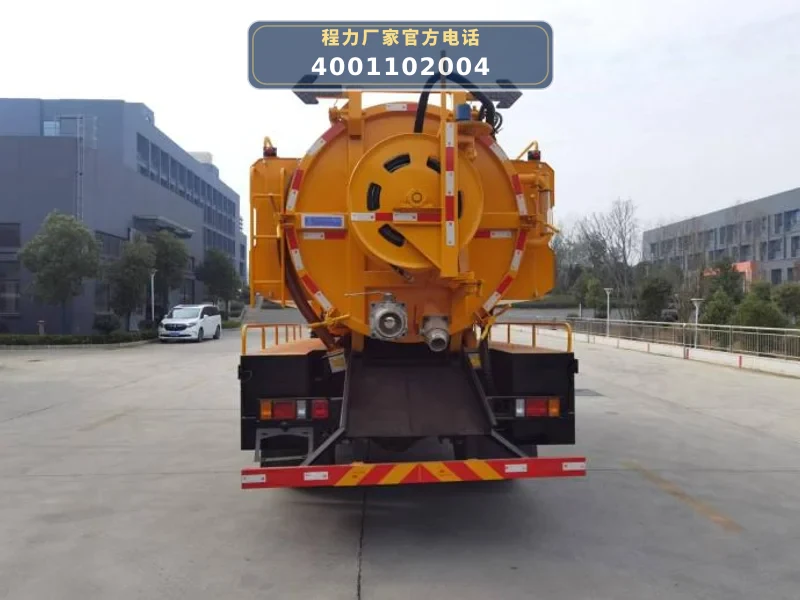

• 4. 全功率分动箱与液压系统：全功率分动箱提供四个取力窗口，可同时驱动高压泵、真空泵及液压装置。后挂式液压卷盘可160度液压旋转，方便收放高压管，降低劳动强度。
• 5. 安全与便利配置：罐体顶部配备气动切断防溢阀，防止污水溢出；定制超大不锈钢过滤器保护真空泵；随车配备多种喷头（榴弹、菱形、蘑菇）及清洗喷枪，适应不同堵塞物。

08 / 操作与保养

• 1. 高压泵与真空泵保养：每日作业后检查通洁90C高压泵和SK-15真空泵的润滑油位，按说明书定期更换机油。清洗高压泵进水滤网，防止杂质堵塞。真空泵停机前应空转1-2分钟排出内部水汽。
• 2. 罐体与管路检查：定期检查清水罐和污水罐的罐体焊缝、封头及防溢阀密封性。清洗吸污作业后，用清水冲洗罐内及管路，防止污物结垢。检查罐体举升液压缸及管路有无渗漏。
• 3. 液压卷盘与喷头维护：检查后挂式液压卷盘的液压马达、旋转接头及控制阀，确保160度旋转顺畅。高压管使用后应盘整齐，避免打折。喷头（榴弹、菱形、蘑菇）定期清理喷嘴，磨损严重时更换。
• 4. 分动箱与取力器检查：定期检查全功率分动箱的润滑油位和取力窗口气动控制装置，确保切换顺畅。检查传动轴连接螺栓是否紧固，无异响。
• 5. 过滤器与防溢阀维护：定期清洗超大不锈钢过滤器，防止真空泵吸入杂质。检查气动切断防溢阀的电磁阀和气管，确保动作灵敏，防止污水倒灌。
• 6. 选装液压渣浆泵保养：若选装4寸液压渣浆泵，需定期检查液压油位和散热系统，清理泵体叶轮杂物，液压管接头紧固无渗漏。

09 / 采购常见 FAQ

10 / 图片资料与展示
