CLW5160GPSEDP型东风华神12方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5160GPSEDP型绿化喷洒车以东风EQ1160GL6DJ底盘为动力平台，发动机（可选YCY30165-60、YCY30180-66、YCS04200-68等）通过取力器驱动专用洒水泵，将罐体内的水加压后输送至各喷洒管路。罐体采用Q235碳钢制作，公告容积10m³（实际容积12.33m³），罐体尺寸（长×长轴×短轴）为4000×2340×1550mm，总质量16000kg，轴距3950mm。

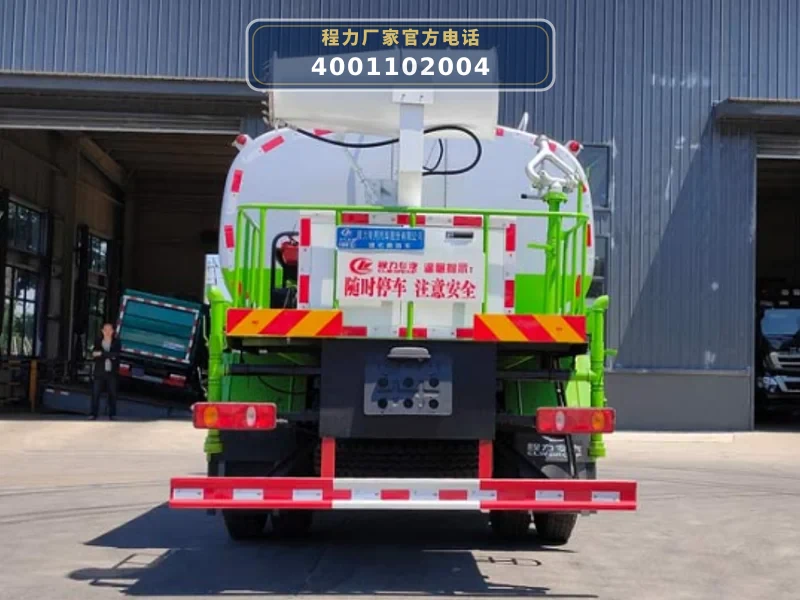

作业时，驾驶员通过驾驶室内控制开关或手动阀门切换喷洒模式：前冲装置用于路面冲洗，后洒装置用于均匀洒水，侧喷装置用于绿化带灌溉，后平台上的绿化洒水高压炮可调节喷射形状（直冲状、大雨、中雨、毛毛雨），最大射程≥30米。系统还具备自吸功能（吸程≥6米）、自流阀和消防接头，可实现应急消防和运水排水功能。

06 / 适用作业场景

• 园林绿化喷洒与灌溉：适用于城市道路绿化带、公园、景区等区域的树木、草坪、花卉的喷洒灌溉，利用侧喷和后洒装置实现均匀覆盖，高压水炮可对高处树木进行冲洗或农药喷洒。
• 道路冲洗与降尘：用于城市主干道、次干道、厂区道路的日常冲洗和降尘作业，前冲装置可有效清除路面污垢，后洒装置保持路面湿润，减少扬尘。
• 应急消防与运水：配备消防接头和自吸功能，可作为应急消防水源或临时运水车辆，用于缺水地区供水、工地降尘、消防辅助等场景。
• 高空建筑冲洗：利用高压水炮的直冲状喷射，可对高空建筑外墙、广告牌、桥梁等进行冲洗作业，射程≥30米，满足一定高度需求。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：罐体公告容积10m³，实际容积达12.33m³（罐体尺寸4000×2340×1550mm），减少加水频次，单次作业覆盖面积更大。
• 2. 多发动机可选，动力适配性强：可选玉柴YCY30165-60（165马力）、YCY30180-66（180马力）、YCS04200-68（200马力）等发动机，匹配法士特8档变速箱，满足不同工况需求。
• 3. 多功能喷洒系统，一车多用：配备前冲、后洒、侧喷、高压水炮（射程≥30米），可调节多种喷射形状，兼具洒水、压尘、农药喷洒、护栏冲洗、应急消防等功能。
• 4. 优质管路配件，耐用防漏：采用大口径直通球阀、铝合金三通、加粗主管道（76mm），铸钢弯头、铝合金法兰三通模具一次性压铸成型，无焊缝，避免漏水，互换性好。
• 5. 底盘配置舒适，操控便捷：东风EQ1160GL6DJ底盘配备中控锁、电动玻璃、助力、空调、多功能方向盘、气囊座椅，提升驾驶舒适性和操控便利性。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确保无渗漏；检查洒水泵润滑油位及传动轴连接；检查前冲、后洒、侧喷、水炮喷嘴是否畅通；确认取力器接合正常。
• 2. 喷洒作业操作：根据作业需求选择喷洒模式：路面冲洗使用前冲；绿化灌溉使用侧喷或后洒；高空冲洗使用高压水炮。通过驾驶室控制开关或手动阀门调节流量和喷射形状。
• 3. 自吸与排水操作：自吸时，将吸水管连接至消防接头或自流阀，启动洒水泵，吸程≥6米；排水时，打开自流阀或使用水炮进行定向排放。
• 4. 日常保养：定期清洗罐体内部，防止沉淀物堵塞；检查并更换球阀密封件；润滑水泵轴承及传动部件；检查管路接头紧固情况；冬季需排空罐内积水，防止冻裂。
• 5. 安全注意事项：作业时车辆应停稳，拉紧手刹；高压水炮使用时注意周围人员安全；取力器接合前确认变速箱处于空挡；定期检查ABS系统（型号J ABS/3631010-C2000）功能正常。
