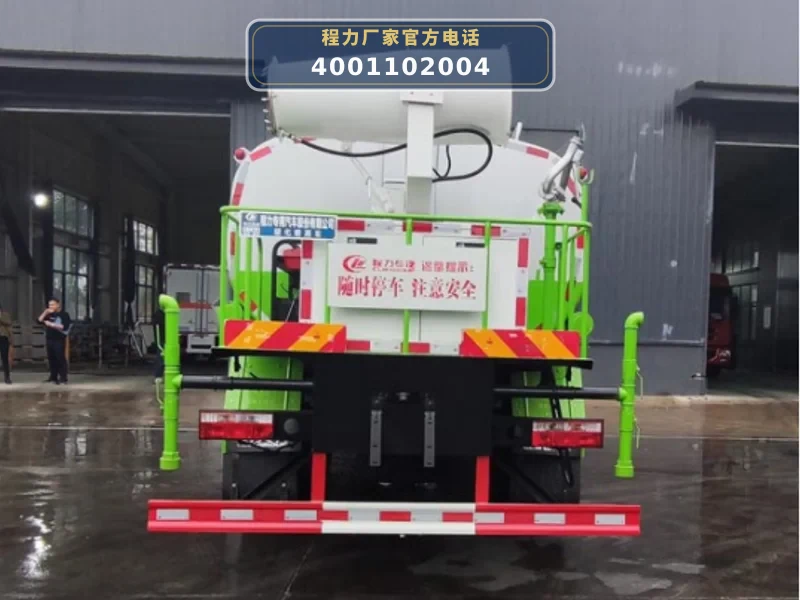

CLW5161GPSDP型东风多利卡12.46方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5161GPSDP型绿化喷洒车以东风EQ1165LJ9CDE底盘为动力平台，发动机（可选YCY30165-60、D4.0NS6B195、B6.26NSB230等）通过取力器驱动专用洒水泵。总质量16200kg，轴距3950mm，罐体容积12.46立方米（罐体尺寸4000×2350×1560mm），介质为丙酮水溶液，密度950千克/立方米。

作业时，发动机动力经取力器传递至洒水泵，泵将罐内水加压后通过管路输送至各喷洒装置。前冲装置用于路面冲洗，后洒装置用于均匀洒水，侧喷装置用于绿化带浇灌，后工作平台上的绿化洒水高压炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程30米。选装的风送式喷雾机（QF-30型）由8kW柴油发电机组供电，风机功率2.2kW，三缸柱塞泵工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，通过16个不锈钢喷嘴实现雾化抑尘。

系统还配备自流阀、自吸功能及滤网，可实现自吸水作业；消防接头可用于应急消防。整车通过ABS系统（型号J ABS或ABS/ASR-24V-4S/4M）保障行车安全，可选装限速装置限速89km/h。

06 / 适用作业场景

• 城市道路冲洗与洒水降尘：利用前冲装置和后洒装置，对城市主干道、次干道进行路面冲洗和洒水降尘，洒水宽度≥16米，有效抑制扬尘，改善空气质量。
• 园林绿化带浇灌与农药喷洒：通过侧喷装置和绿化洒水高压炮，对道路两侧绿化带、草坪、树木进行浇灌；选装喷雾机后可进行农药喷洒，雾谱范围50-150μm，覆盖均匀。
• 工地与厂区抑尘降温：选装风送式喷雾机（QF-30型），水平射程30米，对建筑工地、厂区堆场进行喷雾抑尘，同时罐体洒水可降低地面温度。
• 应急消防辅助：配备消防接头，可利用罐内12.46立方米水进行初期火灾扑救或为消防车供水，提升应急响应能力。
• 运水与排水：罐体具备自吸功能（吸程≥6米）和自流阀，可用于临时运水或排水作业，适用于缺水区域或临时用水场景。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积9.63立方米，实际容积可达12.46立方米（罐体尺寸4000×2350×1560mm），单次加水可覆盖更长作业距离，减少加水频次。
• 2. 多发动机选择，适应不同工况：可选玉柴YCY30165-60（165马力）、康明斯D4.0NS6B195（195马力）、康明斯B6.26NSB230（230马力）等发动机，满足不同动力需求和排放标准（国六）。
• 3. 多功能喷洒系统，一车多用：标配前冲、后洒、侧喷、绿化洒水高压炮（射程≥30米），选装风送式喷雾机（QF-30型，水平射程30米），实现冲洗、洒水、抑尘、农药喷洒等多种功能。
• 4. 优质上装材质，耐用防漏：罐体采用Q235碳钢（厚度4mm，封头5mm），管路采用铸钢弯头三通、铝合金法兰三通，模具一次性压铸成型，无焊缝，防漏水，互换性好。
• 5. 安全配置齐全，操控便捷：底盘配备ABS（型号J ABS或ABS/ASR-24V-4S/4M）、断气刹、方向助力；驾驶室带原装空调、电动门窗、行车记录仪，提升作业舒适性与安全性。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确保无泄漏；检查洒水泵润滑油位及取力器连接；确认前冲、后洒、侧喷、高压炮喷嘴无堵塞；选装喷雾机时检查发电机组燃油、机油及风机皮带张紧度。
• 2. 洒水作业操作：启动发动机，结合取力器，缓慢开启球阀；根据作业需求选择前冲、后洒或侧喷，通过驾驶室或平台控制阀调节流量；高压炮作业时注意射程范围内人员安全。
• 3. 喷雾机使用与维护：选装QF-30型喷雾机时，先启动发电机组，再启动风机和水泵；遥控调节仰俯角度（-5°~60°）和旋转方向；作业后清洗喷嘴，防止堵塞；定期更换三缸柱塞泵机油。
• 4. 罐体清洗与防锈：定期清洗罐体内部，防止沉积物堵塞管路；检查罐体防腐涂层，发现锈蚀及时修补；冬季作业后放空罐内存水，防止冻裂。
• 5. 管路与阀门保养：检查铝合金三通、铸钢弯头连接处是否松动；不锈钢球阀定期加注润滑脂；自流阀、消防接头保持清洁，防止卡滞。
• 6. 底盘与取力器维护：按底盘保养手册定期更换发动机机油、机滤、空滤；检查取力器齿轮油，确保取力器接合/分离顺畅；轮胎气压保持9.00R20标准值。
