CLW5180GPS6XS型东风多利卡D9 14.7方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180GPS6XS型绿化喷洒车以东风EQ1185LJ9CDE底盘为动力平台，发动机可选D4.0NS6B195（195马力）等，通过取力器驱动洒水专用泵。作业时，发动机动力经变速箱取力口传递至洒水泵，泵将罐体内的水加压后输送至管路系统。

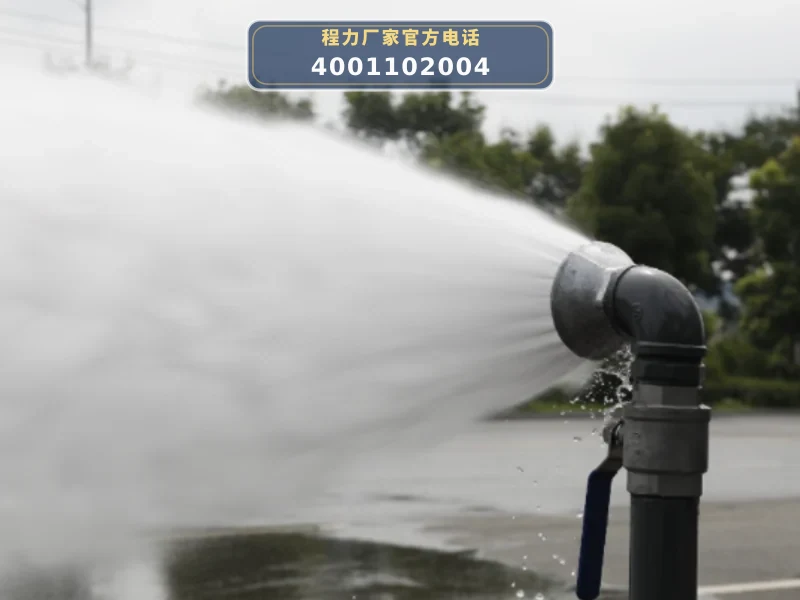

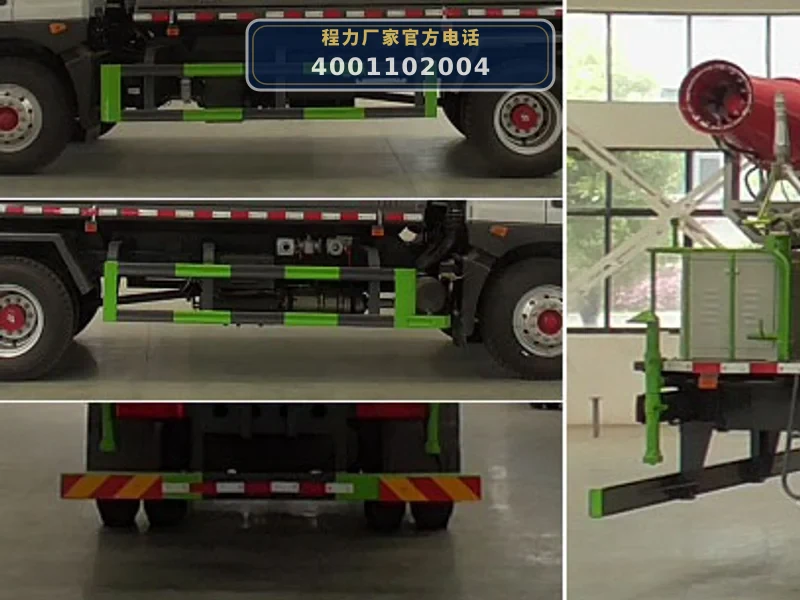

管路系统由大口径直通球阀、铝合金三通、加粗主管道（76mm）等组成，通过控制各阀门实现不同作业模式：前冲（喷）用于路面冲洗，后洒用于洒水压尘，侧喷用于绿化带浇灌，后平台上的绿化洒水高压炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程30米。选装的风送式喷雾机（QF-30型）由风冷式柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，通过遥控控制仰俯角度（-5°至60°）和360°旋转，实现远距离喷雾抑尘。

罐体采用Q235碳钢，公告容积11.92立方米，实际容积14.7立方米，罐体尺寸4800×2340×1540mm，内部设有隔板（厚度3mm），罐体碳钢厚度4mm，封头厚度5mm，支持结构强度。作业完成后，剩余水可通过自流阀或消防接头排出，也可利用自吸功能从外部水源补水，吸程≥6米。

06 / 适用作业场景

• 城乡园林绿化喷洒：适用于城市道路、公园、小区等绿化带的浇灌和农药喷洒。罐体容积14.7立方米，一次加水可覆盖大面积绿化区域。后平台绿化炮可调节水形，满足不同植物需水要求。

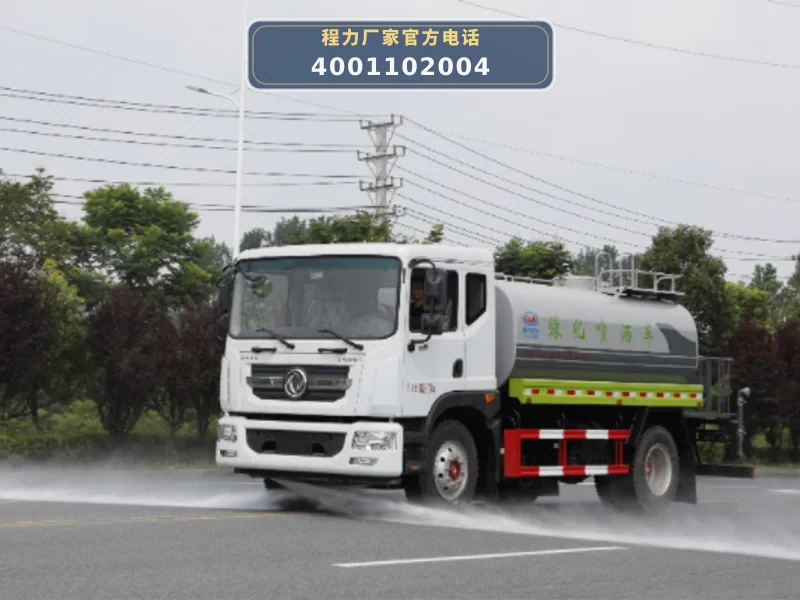

• 道路冲洗与压尘：利用前冲装置冲洗路面污渍，后洒装置均匀洒水压尘，减少扬尘。洒水宽度≥16米，适合主干道、厂区道路的日常保洁。
• 应急消防与运水：配备消防接头，可连接消防水带用于小型火灾扑救。同时具备运水、排水功能，在缺水区域可作为临时供水车辆。
• 喷雾抑尘（选装）：选装QF-30型风送式喷雾机，水平射程30米，雾谱50-150微米，可有效抑制建筑工地、煤场、堆场等区域的扬尘。遥控操作，灵活便捷。
• 护栏冲洗与高空建筑冲洗：通过高压炮或侧喷装置，可对道路护栏、广告牌、建筑物外墙等进行冲洗，拓展车辆使用范围。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积11.92立方米，实际容积可达14.57立方米（罐体尺寸4800×2340×1540mm），减少加水频次，提升单次作业覆盖面积。
• 2. 多功能作业系统，一车多用：标配前冲、后洒、侧喷、绿化炮，可选装风送式喷雾机，满足洒水、压尘、喷洒农药、护栏冲洗、应急消防等多种需求。
• 3. 优质底盘与动力配置：东风EQ1185LJ9CDE底盘，可选康明斯195马力或230马力发动机，法士特小八挡变速箱，德纳前后桥，带空调、电动玻璃、ABS，驾驶舒适安全。
• 4. 耐用上装与标准化管路：罐体采用Q235碳钢，封头厚度5mm，隔板3mm；管路采用铸钢弯头、铝合金法兰三通，标准化设计，互换性好，维修方便，避免漏水。
• 5. 高效喷雾抑尘能力（选装）：QF-30型风送式喷雾机，水平射程30米，遥控控制仰俯和旋转，雾谱50-150微米，适合大面积抑尘，提升车辆环境治理能力。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确保无泄漏；检查洒水泵润滑油位，取力器结合是否正常；检查各球阀、三通、法兰连接处紧固情况。
• 2. 洒水系统操作：启动发动机，结合取力器，缓慢开启洒水泵；根据作业需要切换前冲、后洒、侧喷阀门；绿化炮使用时调节喷射角度和形状，避免水压过高损坏部件。
• 3. 喷雾机操作（选装）：启动发电机组，检查风机和水泵运转正常；通过遥控器控制喷雾机仰俯和旋转，调节工作压力1.0-3.5MPa；作业后清洗喷嘴，防止堵塞。
• 4. 罐体与管路保养：定期清洗罐体内部，防止沉积物堵塞；检查管路球阀、法兰密封垫，老化或损坏及时更换；冬季使用后放空罐内余水，防止冻裂。
• 5. 底盘与取力器维护：按底盘保养手册定期更换机油、机滤；检查取力器齿轮油，确保润滑良好；检查传动轴连接螺栓紧固情况。
