01 / 核心技术参数
| 整车型号 | CLW5180GQWBGQ |
|---|
| 产品名称 | CLW5180GQWBGQ型清洗吸污车 |
|---|
| 底盘型号 | ZZ5186XXYK501GF1 |
|---|
| 实际容积 | |
|---|
| 整车长 | 8920,8870 mm |
|---|
| 整车宽 | 2550 mm |
|---|
| 整车高 | 3650 mm |
|---|
| 总质量 | 18000 kg |
|---|
| 整备质量 | 12200 kg |
|---|
| 额定载质量 | 5670 kg |
|---|
| 公告轴距 | 3600,3800,4200,4500,4700,5000,5200,5600,5800,7100 mm |
|---|
| 轮胎 | 295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR,315/60R22.5 18PR |
|---|
| 轴荷 | 6500/11500 kg |
|---|
| 接近角/离去角 | 16/9,16/10 ° |
|---|
| 前轮距 | 1900,1950,1998,2015,2035,2065,2075 mm |
|---|
| 后轮距 | 1850,1880 mm |
|---|
| 钢板弹簧片数 | 3/4,2/3+2,3/3+2,3/9+8,3/7+3,3/7+6,7/7+3,7/7+6,11/9+8,3/-,3/2+-,2/2+-,2/- |
|---|
| 轴数 | 2 个 |
|---|
| 驾驶室准乘人数 | 2,3 人 |
|---|
| 最高车速 | 80,89,110 km/h |
|---|
容积口径说明:本页标题所标「15方」为销售宣传口径;据工信部公告(CLW5180GQWBGQ),罐体外形尺寸含封头为(长×直径)(mm):5300×2000,其中罐体前段为清水罐,清水罐(直段长×直径)(mm):2100×2000,清水总容量:5.88立方米,有效容积:5.60立方米,介质:水,密度:1000千克/立方米;后段为污水罐,污水罐(直段长×直径)(mm):2600×2000,污水罐总容量:7.35 立方米,有效容积:7.00立方米,介质:液态污物,密度:800千克/立方米。本页技术参数一律以公告口径为准,公告原文详见「04 / 工信部公告」章节。
02 / 动力与传动系统
其他动力与传动配置
| 底盘平台 | ZZ5186XXYK501GF1 |
|---|
| 能源类型 | 柴油 |
|---|
| 制动系统 | 有 |
|---|
| 轮胎规格 | 295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR,315/60R22.5 18PR |
|---|
03 / 上装配置
1. 罐体
罐体外形尺寸含封头为(长×直径)(mm):5300×2000,其中罐体前段为清水罐,清水罐(直段长×直径)(mm):2100×2000,清水总容量:5.88立方米,有效容积:5.60立方米,介质:水,密度:1000千克/立方米;后段为污水罐,污水罐(直段长×直径)(mm):2600×2000,污水罐总容量:7.35 立方米,有效容积:7.00立方米,介质:液态污物,密度:800千克/立方米;两罐独立,且不能同时满载,清洗功能时用清水罐,吸污功能时用污水罐。罐体厚度6mm,封头厚度6mm。罐体吸污部分底部铺不锈钢钢板。吸污罐顶为水泥灌口,罐体顶部带平台,罐体顶部带气动切断防溢阀。
2. 高压泵
采用GTM系列高压泵,流量:370L,压力:160bar;可疏通800-1500mm以内市政管网。
3. 真空泵
SK-30水环式真空泵,空气流量:1800m³/h,垂直吸程:10米。
4. 传动系统
全功率分动箱提供功率的完全分配。配有四个取力窗口:1)一个用于驱动真空泵;2)一个用于驱动高压水泵;3)两个用于驱动各种液压装置,且为气动控制,疏通与吸污功能转换无需上、下驾驶室切换档位,方便操作。两种功能可同时使用。
5. 防溢系统
三套防溢系统。罐体内部漂浮式防溢阀;真空管路加气动防溢球阀阻断罐体与泵体连接防止污物进泵;旋风式二级防溢,二次阻断保护真空泵。
6. 过滤器
定制超大不锈钢过滤器;
7. 卷盘及附件
后挂式液压清洗卷盘,可160度液压旋转。(液压控制卷盘左右摆放、收管、放管)随车配60米φ22高压管;随车4.5KG榴弹喷头1个、菱形喷头1个、蘑菇喷头1个、自制清洗喷枪1把;PVC102mm真空抽污管10米;
04 / 工信部公告
免征:是燃油:否环保:查
| 公告车型编号 | CLW5180GQWBGQ |
|---|
| 公告产品名称 | CLW5180GQWBGQ型清洗吸污车 |
|---|
| 公告品牌 | 程力威牌 |
|---|
| 公告企业 | 程力专用汽车股份有限公司 |
|---|
| 公告批次 | 373 |
|---|
| 发布日期 | 20230815 |
|---|
1.该车主要用途为清洗吸污,专用装置为真空泵和罐体。罐体外形尺寸含封头为(长×直径)(mm):5300×2000,其中罐体前段为清水罐,清水罐(直段长×直径)(mm):2100×2000,清水总容量:5.88立方米,有效容积:5.60立方米,介质:水,密度:1000千克/立方米;后段为污水罐,污水罐(直段长×直径)(mm):2600×2000,污水罐总容量:7.35 立方米,有效容积:7.00立方米,介质:液态污物,密度:800千克/立方米;两罐独立,且不能同时满载,清洗功能时用清水罐,吸污功能时用污水罐。2.整车长/轴距/前悬/后悬对应关系为(mm):8870/4500/1450/2920,8920/4700/1450/2770;2.侧、后防护材质均为Q235A,连接方式:左右侧面防护采用螺栓连接+焊接连接,后下部防护采用焊接连接,后部防护装置断面尺寸(高×宽):310×50mm,下边缘离地高450mm。3.ABS系统控制器生产企业/型号为采埃孚商用车系统(青岛)有限公司/4460046300;选装EBS,EBS系统控制器生产企业/型号为采埃孚商用车系统(青岛)有限公司/EBS3;选装限速装置,限速80km/h,限速89km/h。仅选用非独立式钢板弹簧后悬架型式底盘改装。
05 / 工作原理
CLW5180GQWBGQ型清洗吸污车以汕德卡ZZ5186XXYK501GF1底盘为动力平台,发动机WP7H245E62(功率180kW)通过全功率分动箱驱动高压水泵和真空泵。分动箱设有四个取力窗口:一个驱动高压水泵、一个驱动真空泵、两个驱动液压装置,且为气动控制,疏通与吸污功能转换无需上下驾驶室切换档位,两种功能可同时使用。
高压清洗系统:发动机动力经分动箱传递至GTM系列柱塞式高压泵,流量370L/min,压力16MPa。高压水经后挂式液压清洗卷盘(可160度液压旋转)和60米φ22高压管,通过榴弹喷头、菱形喷头或蘑菇喷头对管道内壁进行高压冲洗,清洗后的污水流入污水罐。
真空吸污系统:发动机动力驱动SK-30水环式真空泵,空气流量1800m³/h,垂直吸程≥10米(增压可达15米)。真空泵产生负压,通过罐体顶部气动切断防溢阀和旋风式二级防溢系统将液态污物吸入污水罐。罐体后段为污水罐(直段长2600mm×直径2000mm,有效容积7.00m³),前段为清水罐(直段长2100mm×直径2000mm,有效容积5.60m³),两罐独立且不能同时满载。吸污完成后,罐体可通过下置举升油缸举升大于45度进行倾倒。
06 / 适用作业场景
- 市政管网疏通与清洗:适用于城市排水管道、雨水管网的定期清洗和疏通,利用高压泵(370L/min,16MPa)和60米高压管配合多种喷头,可疏通800-1500mm以内管道,同时吸污罐收集清洗产生的污物。
- 化粪池及污水池清理:利用SK-30水环真空泵(1800m³/h)和10米吸污管,可抽取化粪池、污水池内的液态污物,罐体有效容积7.00m³,适合小区、工厂、学校等场所的定期清掏。
- 道路及广场冲洗:清水罐有效容积5.60m³,可提供高压水用于道路、广场、停车场等区域的地面冲洗,配合清洗喷枪进行局部清洁。
- 工业废水池清淤:适用于工厂废水池、沉淀池的污泥抽取和清洗,罐体采用6mm厚钢板,吸污部分底部铺不锈钢钢板,耐腐蚀,可应对工业废水中的弱酸碱介质。
07 / 产品核心优势
- 双系统独立且可同时作业:全功率分动箱提供四个取力窗口,气动控制实现高压清洗和真空吸污功能独立或同时运行,无需上下驾驶室切换档位,提升作业效率。
- 大容积罐体设计
- 三重防溢系统保障安全:罐体内部漂浮式防溢阀、真空管路气动防溢球阀、旋风式二级防溢系统,有效防止污物进入真空泵,保护设备。
- 高压清洗系统性能强劲:GTM系列柱塞式高压泵流量370L/min、压力16MPa,可疏通800-1500mm市政管网;后挂式液压卷盘可160度旋转,操作灵活。
- 真空吸污系统吸力大、吸程远:SK-30水环式真空泵空气流量1800m³/h,垂直吸程≥10米(增压可达15米),抽吸时间≤25分钟,适合深井、远距离吸污作业。
08 / 操作与保养
- 高压泵及管路检查:作业前检查GTM高压泵润滑油位、水质颗粒过滤器是否清洁,高压管(φ22,60m)有无破损,接头密封性。冬季需开启防冻保护装置,防止泵体冻裂。
- 真空泵及防溢系统维护:定期检查SK-30水环真空泵的真空度(-0.93Bar)和空气滤清器,清理进气口过滤保护装置。每次作业后检查漂浮式防溢阀和气动防溢球阀动作是否正常,防止污物进入泵体。
- 罐体及举升系统保养:定期检查罐体(6mm钢板)有无腐蚀或变形,吸污部分不锈钢底板是否完好。举升油缸(下置式)及液压管路应无渗漏,举升角度大于45度,回位顺畅。
- 液压卷盘及喷头维护:后挂式液压卷盘旋转机构(160度)应定期加注润滑脂,检查液压马达及控制阀密封性。随车喷头(榴弹、菱形、蘑菇喷头及清洗喷枪)使用后应清洗喷嘴,防止堵塞。
- 传动系统及分动箱检查:全功率分动箱应定期更换齿轮油,检查四个取力窗口的气动控制装置是否灵敏,确保高压泵和真空泵传动轴连接螺栓紧固。
09 / 产品常见 FAQ
Q:CLW5180GQWBGQ型清洗吸污车的公告总质量是多少?
A:公告总质量为18000kg。
Q:这款车的罐体容积是多少?清水和污水各多少?
A:公告显示罐体总容积5.88m³,其中清水罐总容量5.88m³(有效容积5.60m³),污水罐总容量7.35m³(有效容积7.00m³)。两罐独立且不能同时满载。
Q:CLW5180GQWBGQ的底盘型号是什么?
A:底盘型号为ZZ5186XXYK501GF1,汕德卡牌,由中国重汽集团济南商用车有限公司生产。
Q:这款车搭载什么发动机?功率和排放标准是多少?
A:公告中可选发动机包括WP7H245E62(功率180kW)、MC07系列等,均为柴油发动机,排放标准为国六。
Q:清洗吸污车的高压泵流量和压力是多少?
A:根据资料,高压泵采用GTM系列,流量370L/min,压力16MPa(160bar)。
Q:真空泵的型号和吸程是多少?
A:真空泵为SK-30水环式,空气流量1800m³/h,垂直吸程≥10米,增压可达15米。
Q:这款车是否免征车辆购置税?
A:公告库标记免征为是。
Q:CLW5180GQWBGQ的轮胎规格是什么?
A:公告中轮胎规格包括295/80R22.5 18PR等多种,标配为295/80R22.5。
Q:这款车可以上蓝牌吗?
A:公告总质量为18000kg,整备质量12200kg,额定载质量5670kg,属于黄牌车辆。具体上牌类型需按当地车管政策核验。
Q:这款清洗吸污车的价格是多少?
A:价格需联系销售经理(销售专线:15071653332),根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
10 / 图片资料与展示

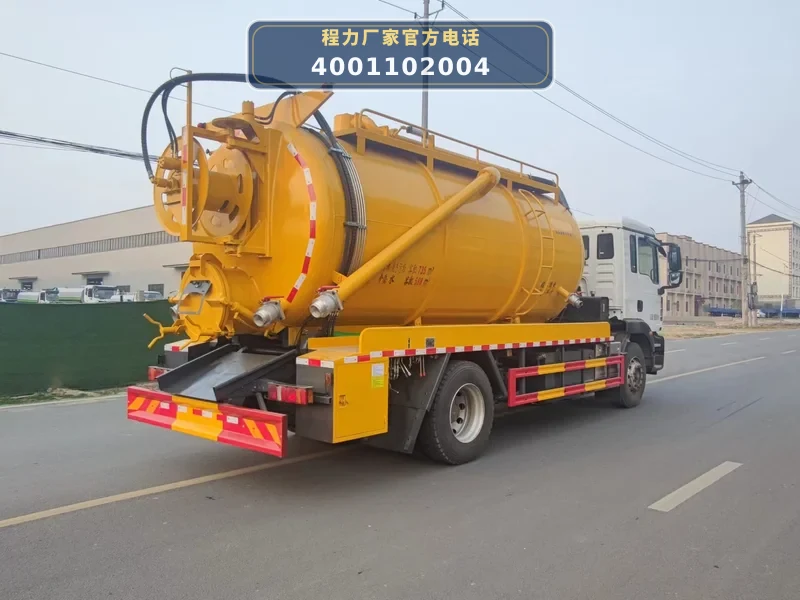

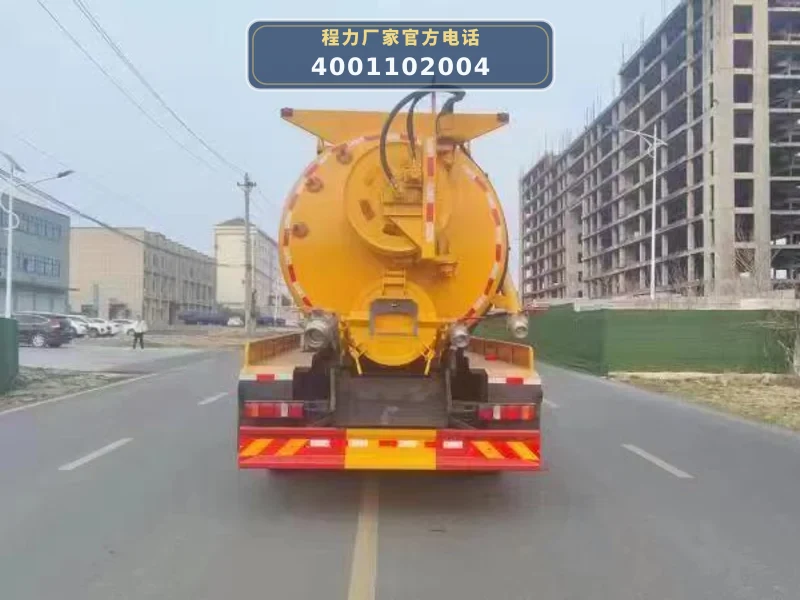

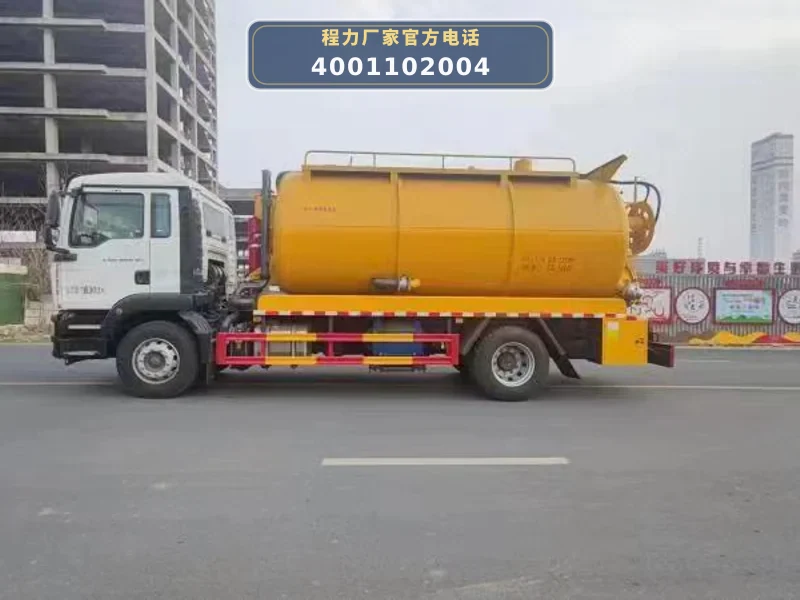

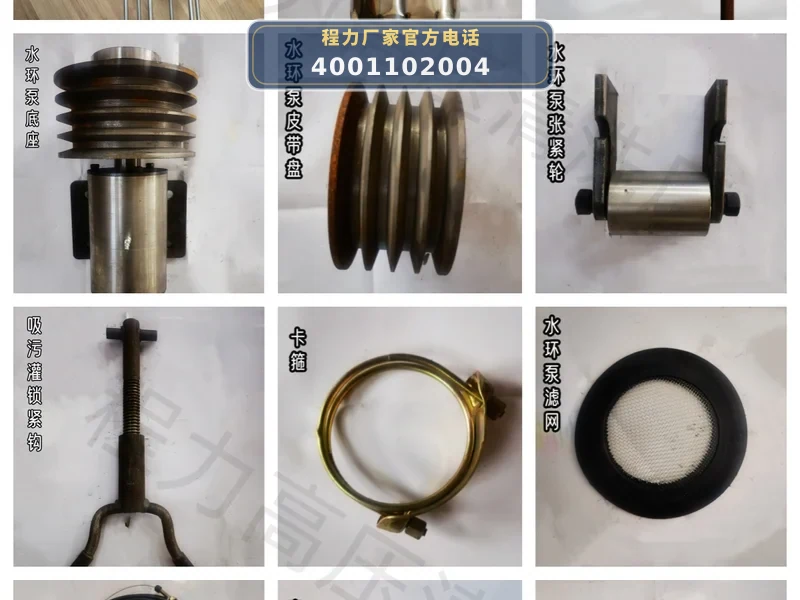

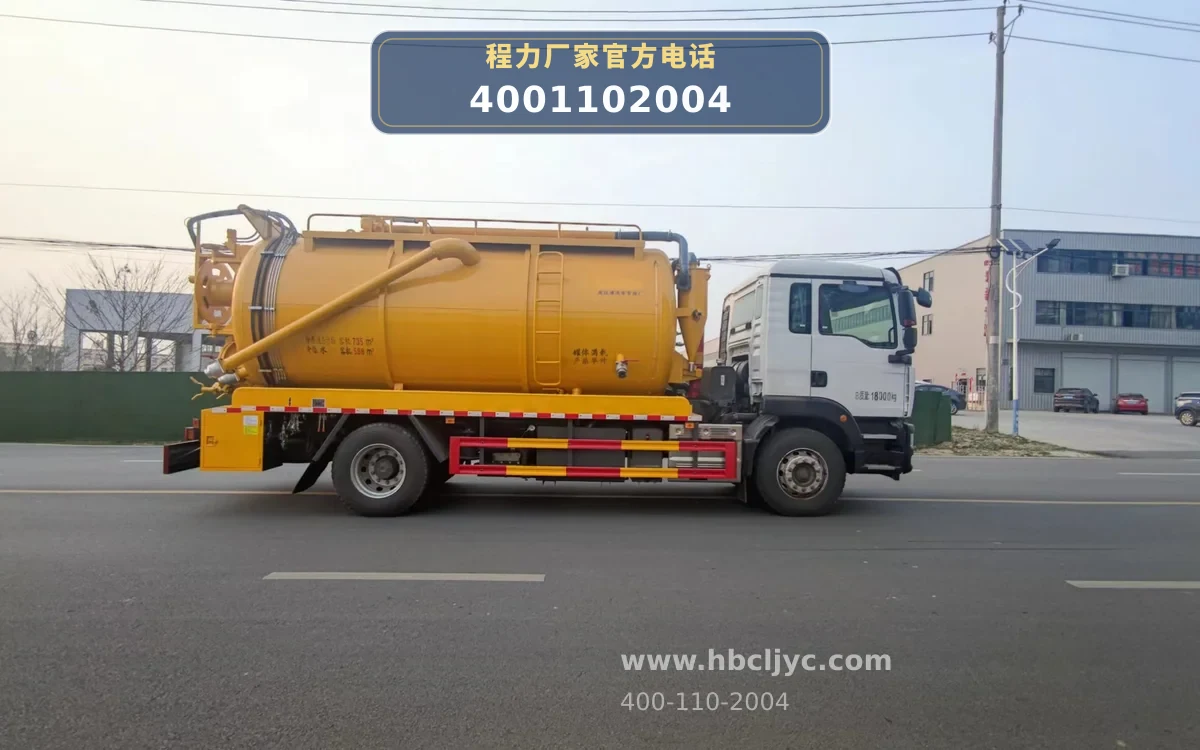

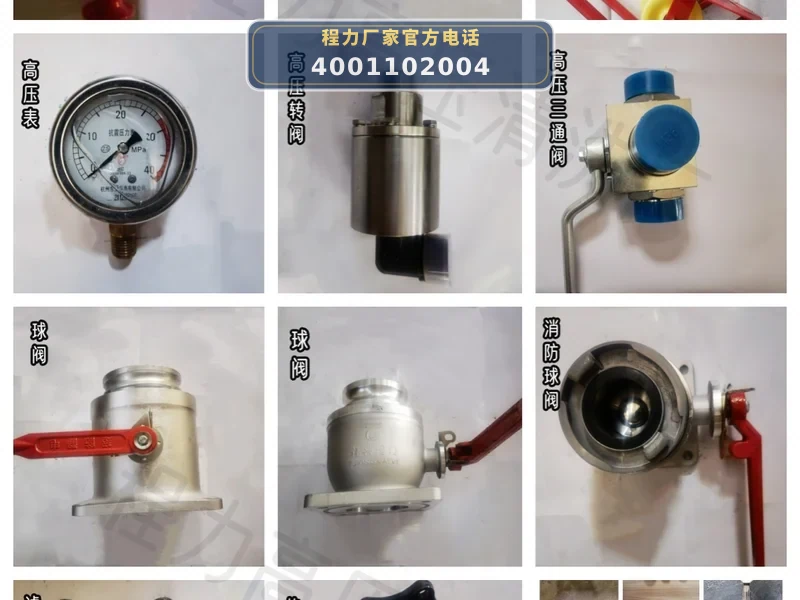

CLW5180GQWBGQ型汕德卡15方清洗吸污车
CLW5180GQWBGQ型汕德卡15方清洗吸污车
CLW5180GQWBGQ型汕德卡15方清洗吸污车
CLW5180GQWBGQ型汕德卡15方清洗吸污车
CLW5180GQWBGQ型汕德卡15方清洗吸污车
CLW5180GQWBGQ型汕德卡15方清洗吸污车
CLW5180GQWBGQ型汕德卡15方清洗吸污车
